Grazie la mia esperienza e stata questa estate di realizzare un antenna per la banda 137 mhz con esperienza su 2.4ghz Satellite Amatore QO100, ho trovato una QFH ho cercato di capire non era un complesso di come fare, ho studia le parti delle misure e finita la prima ho fatto un gran successo  spettacolare ricevere i Noaa e il Meteor MN-2-3 Russo.

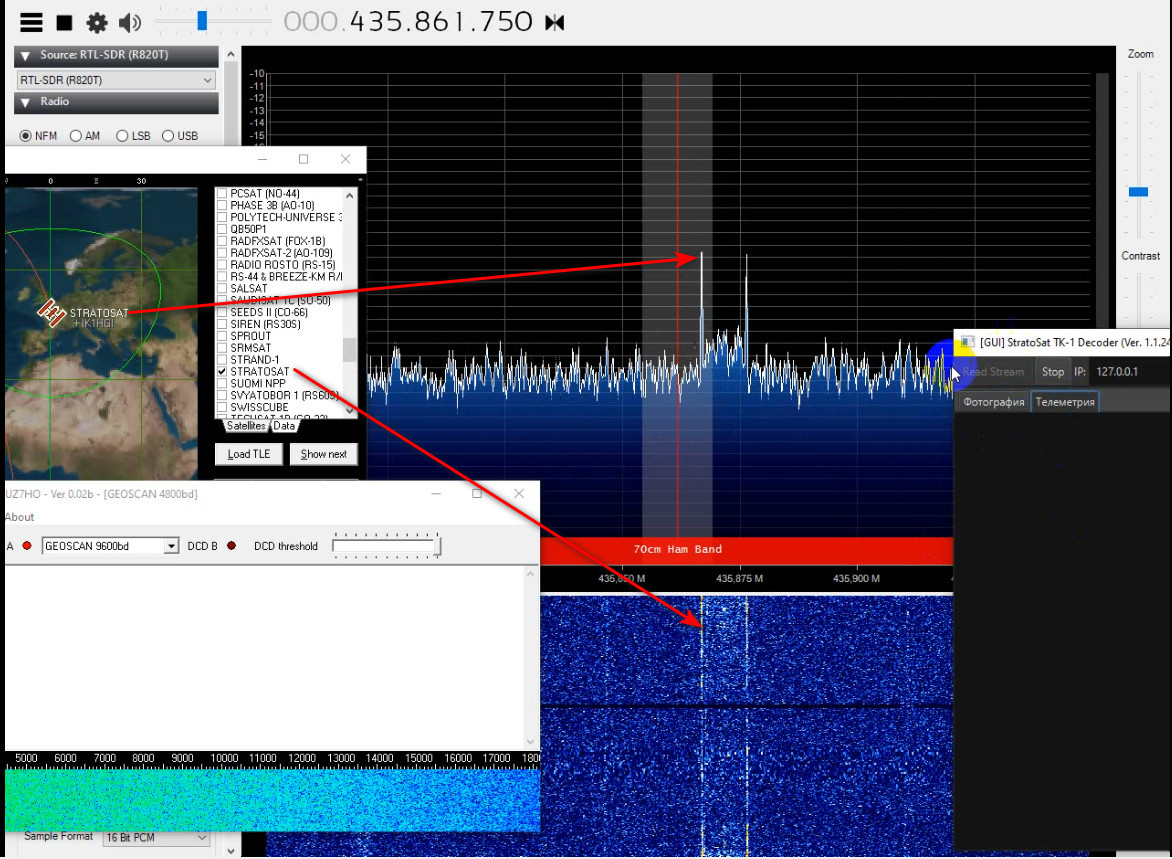

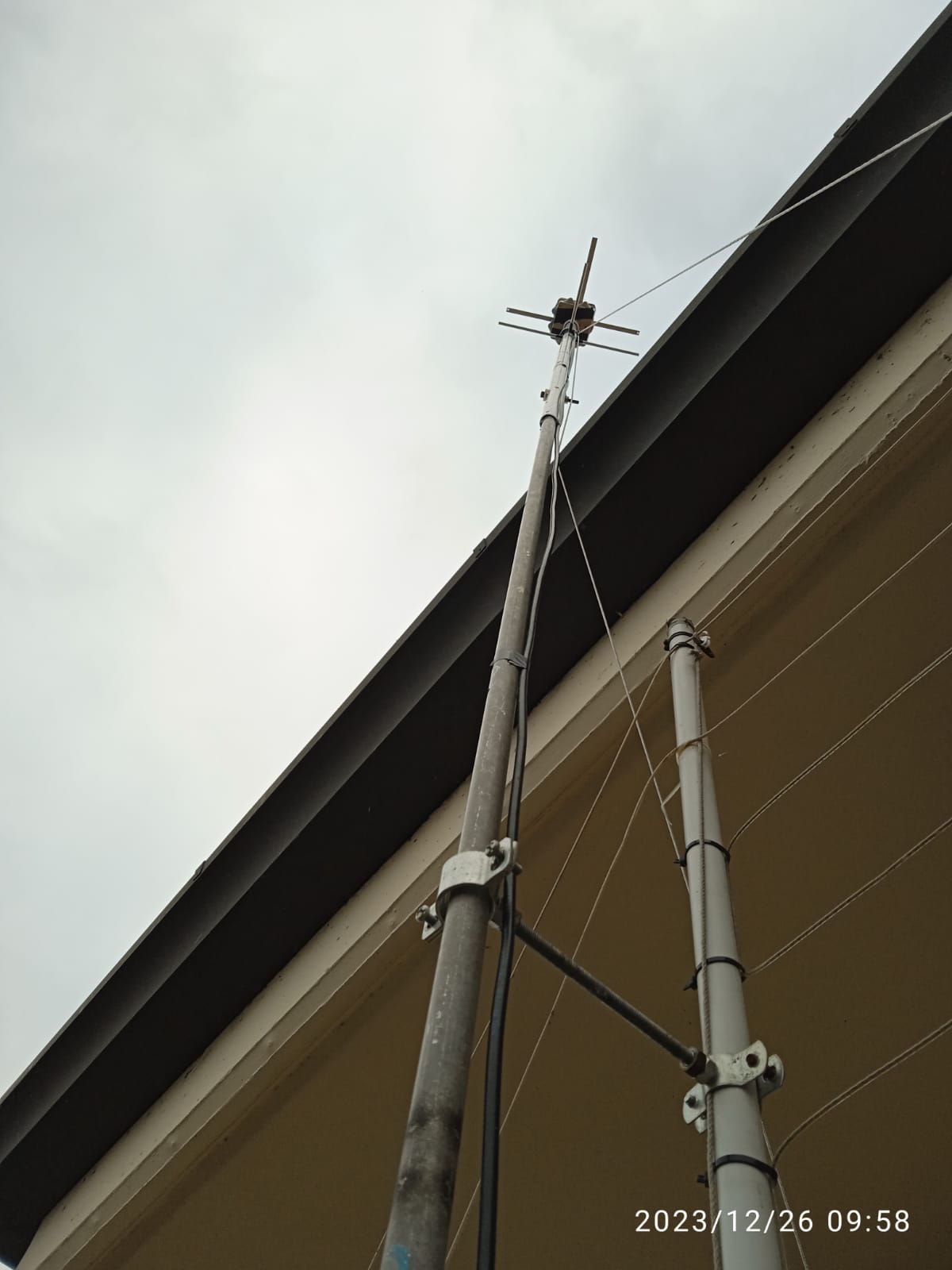

Dopo 8 mesi della mia prima QFH ho realizzata una per la frequenza 137 Mhz,  hanno detto se vuoi ricevere altri satelliti 435.870 MHz GEOSCAN-EDELVEIS e StratoSat-TK1 Freq.  435.870StratoSat TK-1, questi per me la prima volta che sento, il mio amico Portoghese António Pereira  mi ha informato un pò di capire questi satelliti, questi satelliti, sono piccole dimensioni che viaggiano a torno al mondo, la sua dimensione 20x10 a potenza in 100 mWatt, Antonio lui ha ricevuto questi satelliti, mi spiega poche parole di realizzare una antenna QFH mini per la banda 436.870 Mhz la foto che si vede e stato un successo che i Geoscan e passato molto basso mio QTH e ricevuto tanti numeri che non capivo cosa stavo ricevendo Antonio Pereira mi dice e la Telemetria  che hai ricevuto, anche un l'amico Nico ON7NDR la stessa cosa questa e stato un colpo di fortuna.

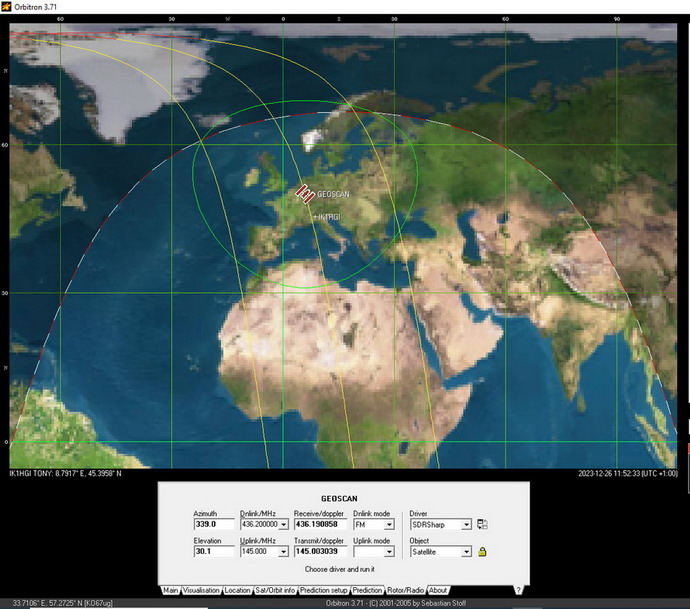

Geoscan 25 Dicembre 2023 ho avuto la  fortuna e ho ricevuto la conferma che la mia Telemetria che ho ricevuto corrispondevano alla ricezione,e ok,

APPENDICE: DIMENSIONI DEL PROGETTO DELL'ANTENNA


Per riferimento, le dimensioni complete del progetto dell'antenna generate
dal calcolatore online https://jcoppens.com/ant/qfh/calc.en.php John Coppens

Ingresso calcolatore dell'antenna

Frequenza di progettazione 137,5 MHz
Numero di giri (torsione) 0,5
Lunghezza di un giro 1 lunghezze d'onda
Raggio di curvatura 13 mm
Diametro del conduttore 4,1 mm
Rapporto larghezza/altezza 0,44
Risultati del calcolatore dell'antenna

Lunghezza d'onda lambda= 2181,8 mm
Lunghezza d'onda compensata lambda= 2330,6 mm
Correzione della flessione c= 5,5 mm

Anello più grande
Lunghezza totale L1= 2391,2 mm
Separatore verticale V1= 886 mm
Lunghezza totale compensata Lc1= 2413,5 mm
Separazione verticale compensata Vc1= 860 mm
Altezza dell'antenna H1= 728,8 mm
Diametro interno Di1= 316,6 mm
Separatore orizzontale D1= 320,7 mm
Orizzonte compensato separazione Dc1= 294,7 mm

Anello più piccolo
Lunghezza totale L2= 2272,3 mm
Separatore verticale V2= 842,4 mm
Lunghezza totale compensata Lc2= 2294,6 mm
Separazione verticale compensata Vc2= 816,4 mm
Altezza dell'antenna H2= 693 mm
Diametro interno Di2= 300,8 mm
Separatore orizzontale D2= 304,9 mm
Orizzonte compensato separazione Dc2= 278,9 mm

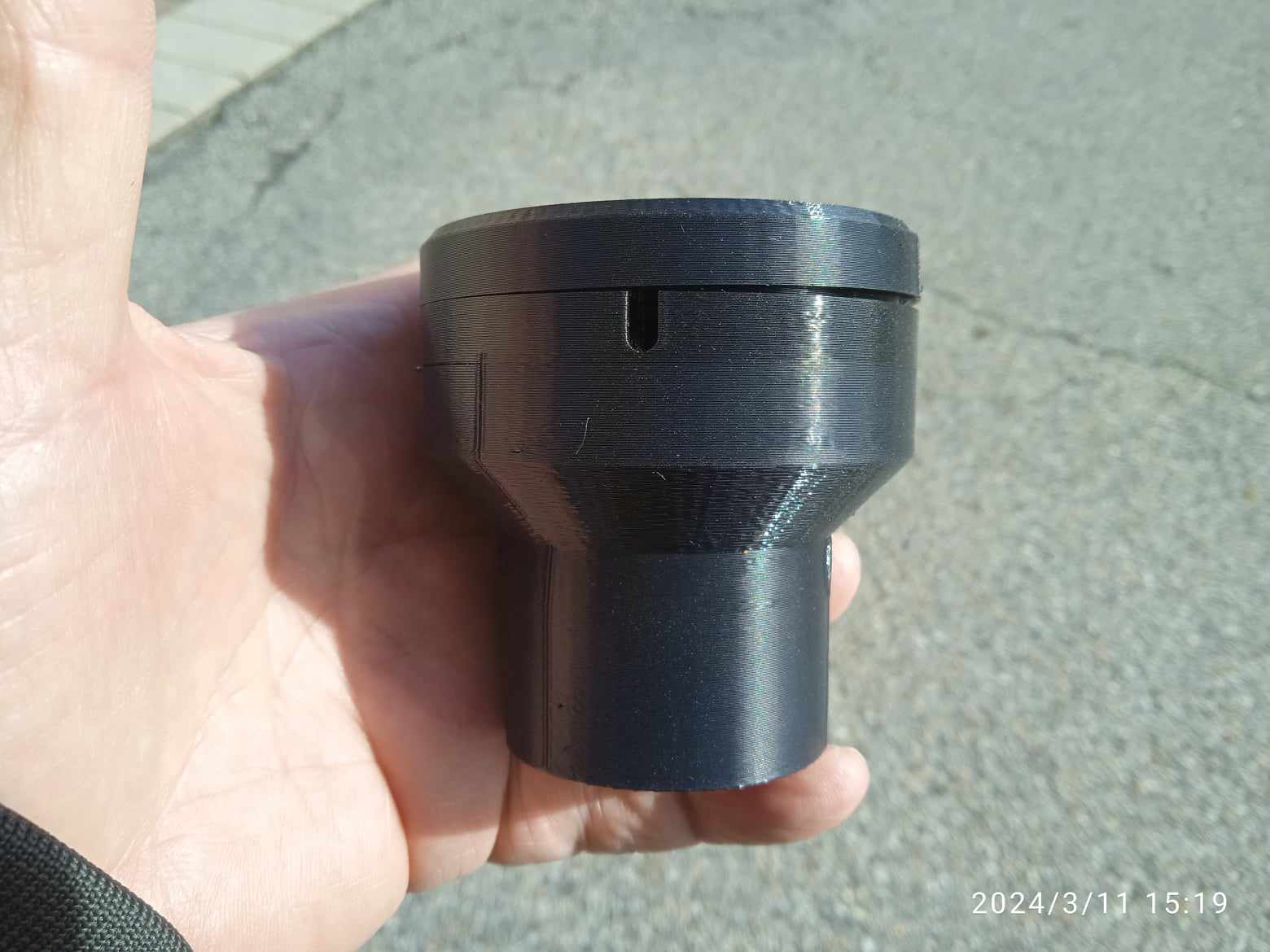

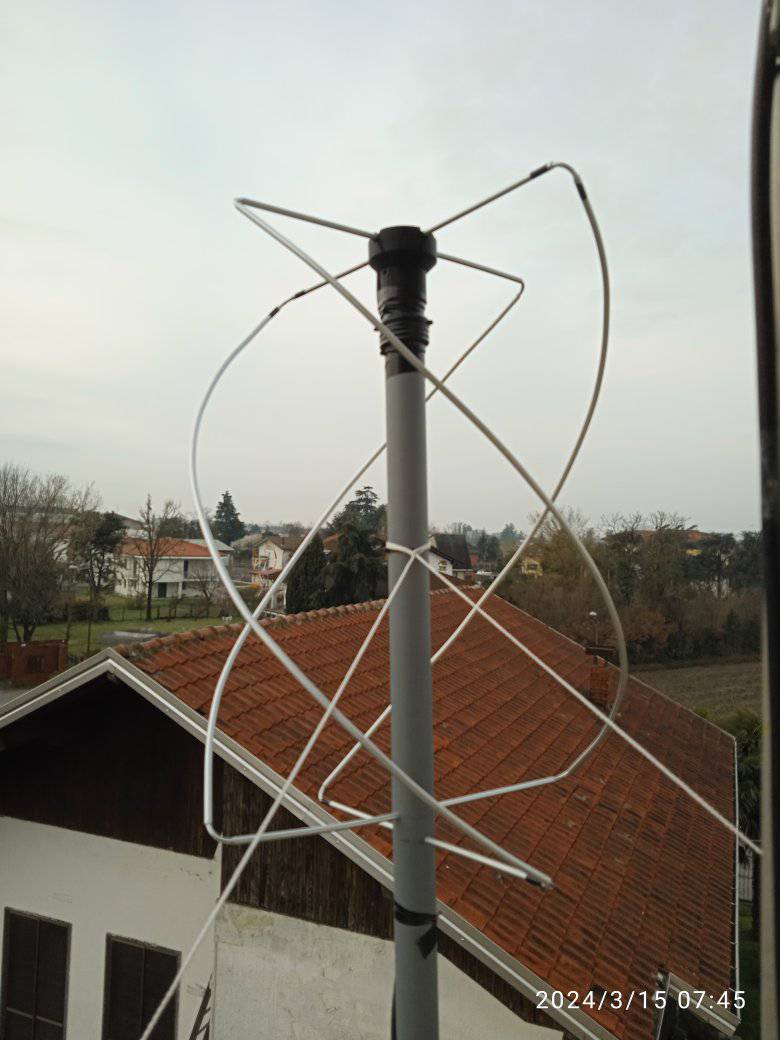

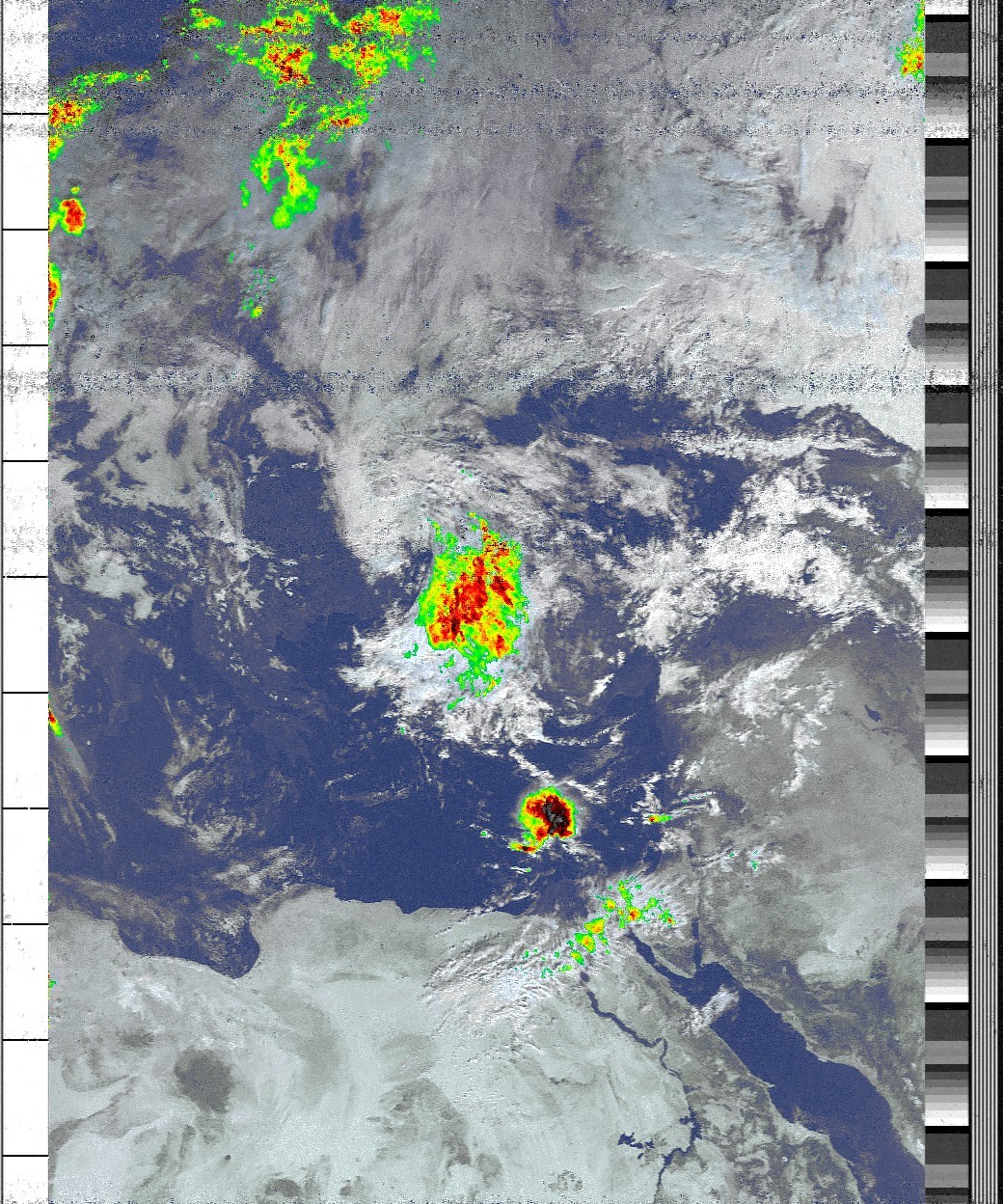

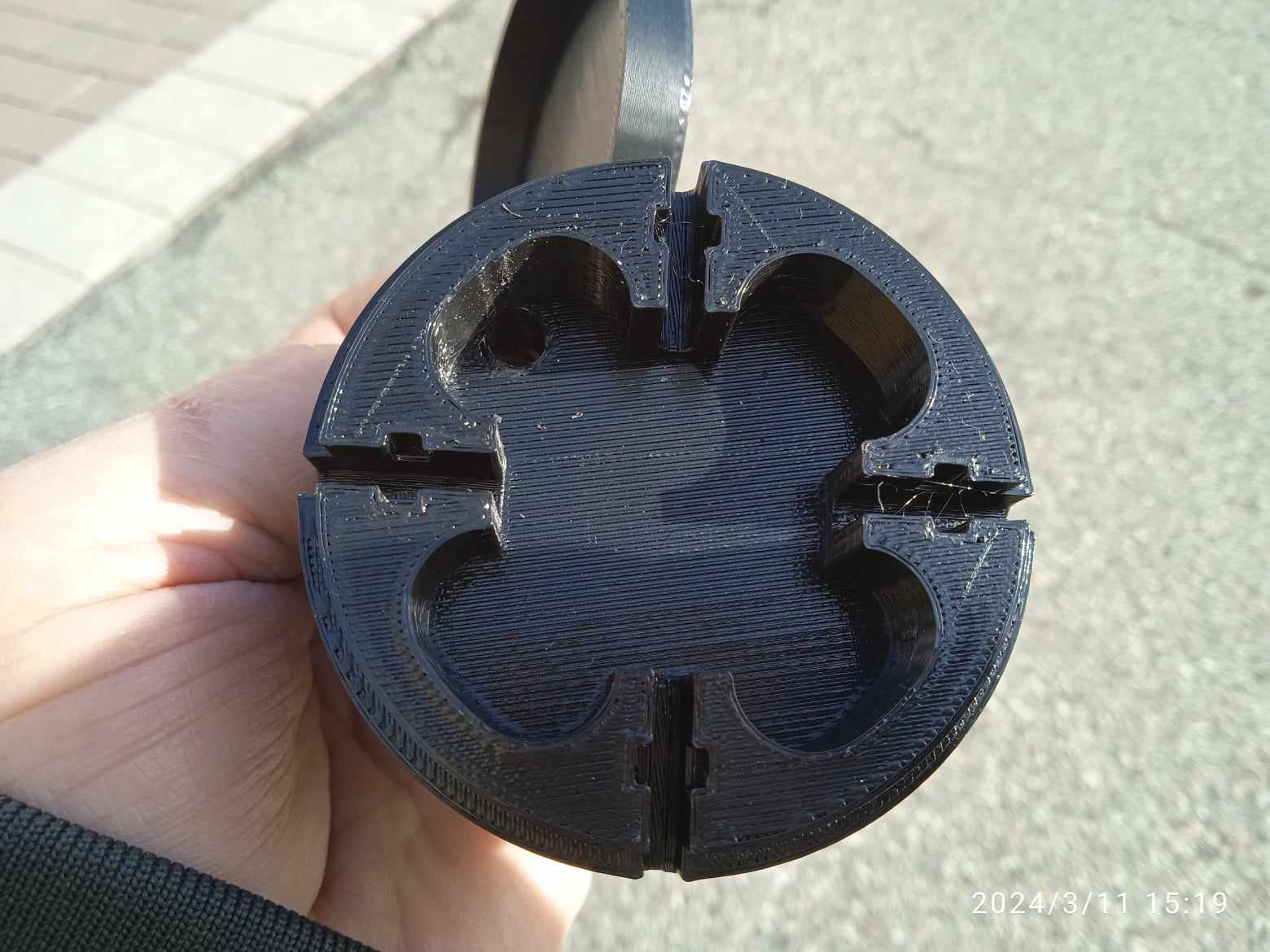

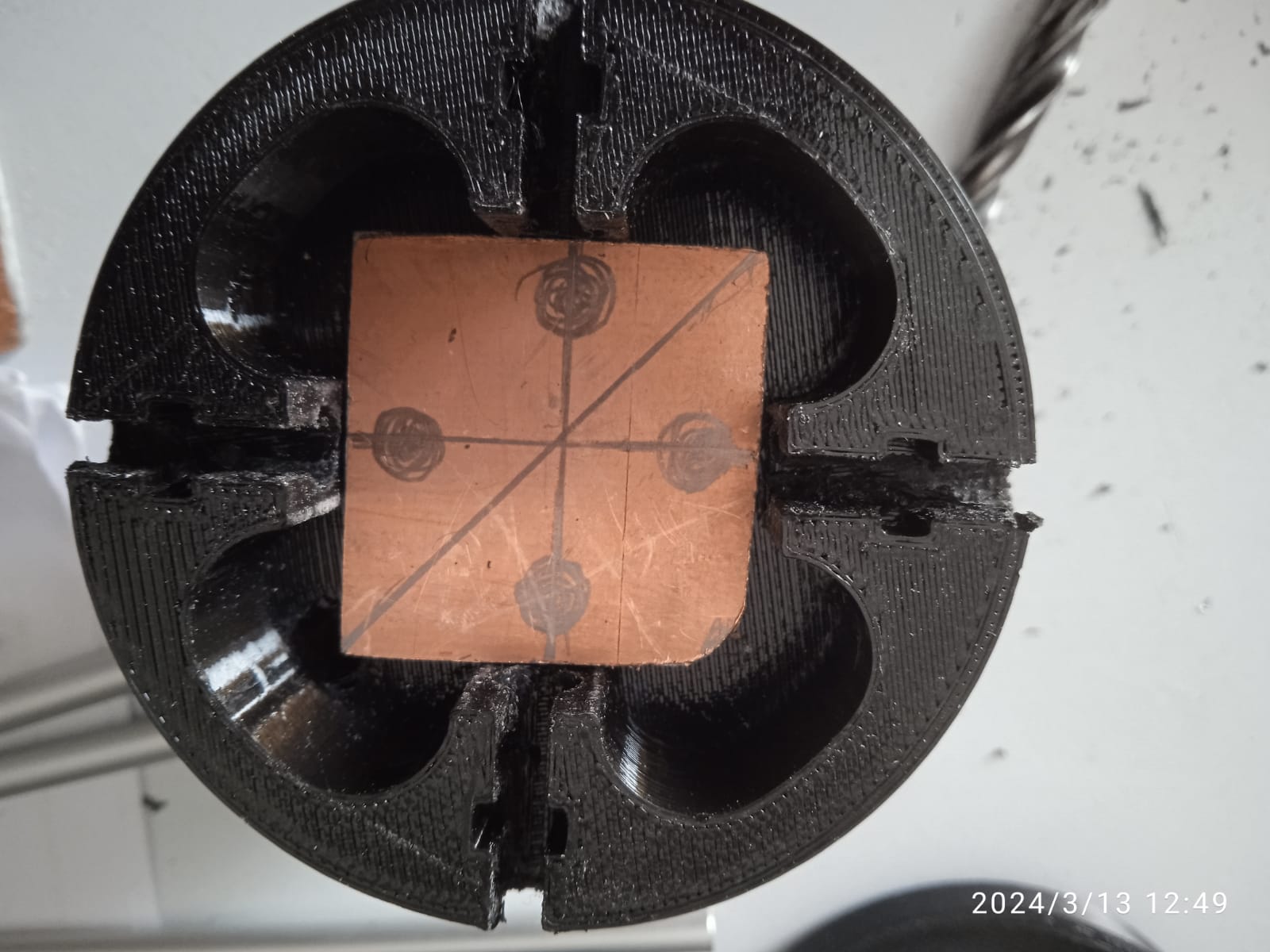

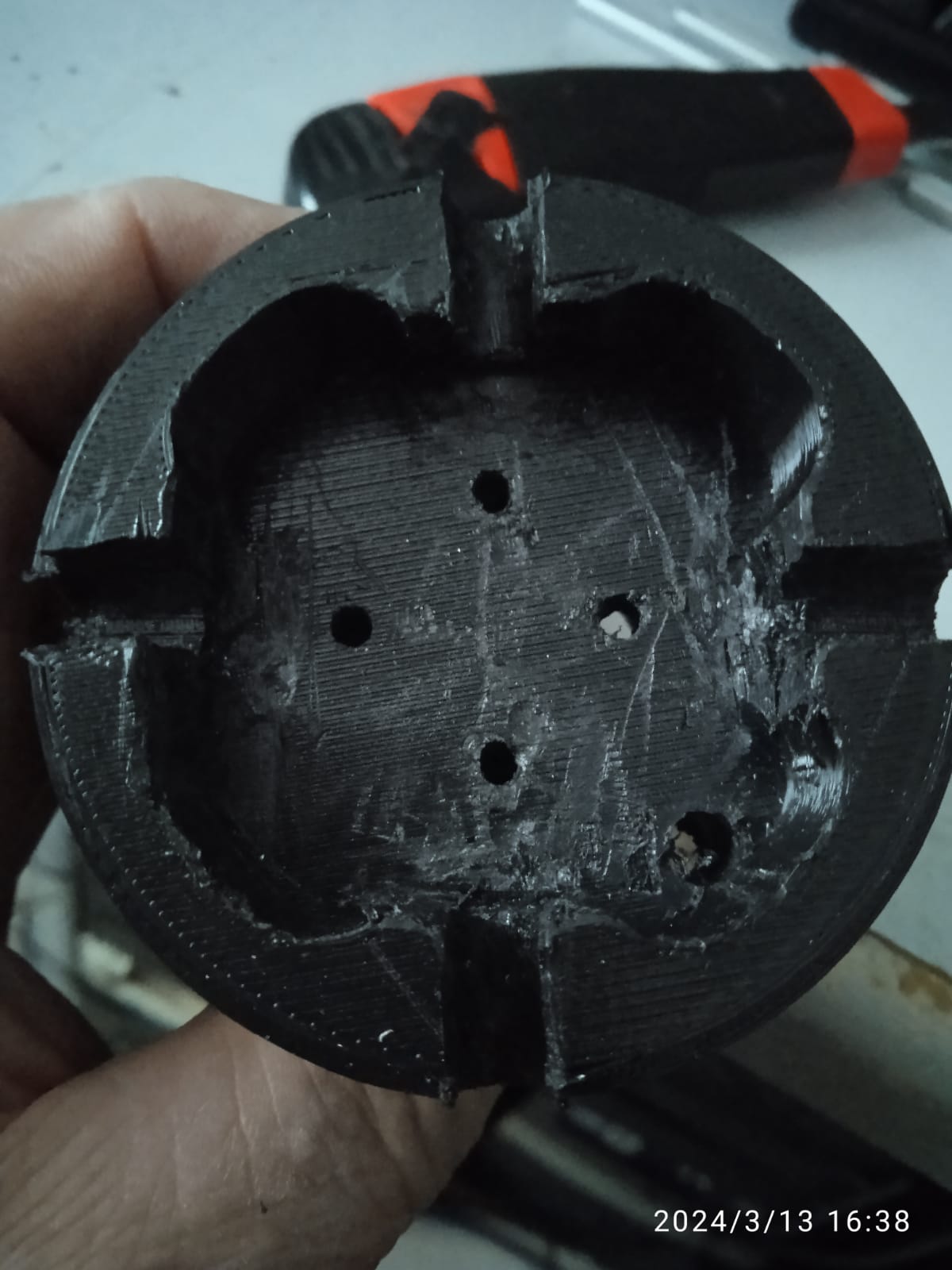

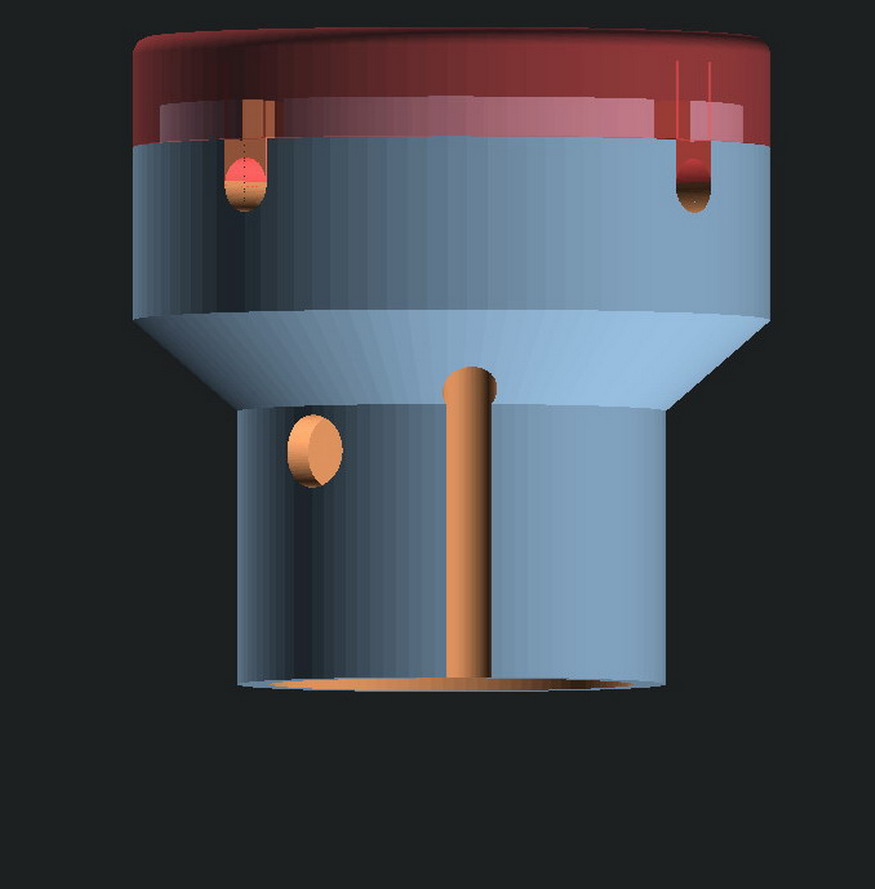

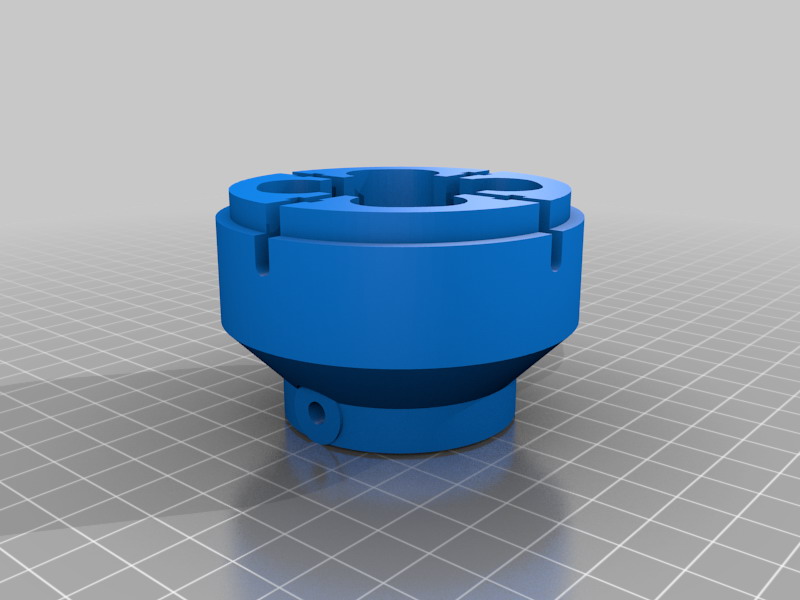

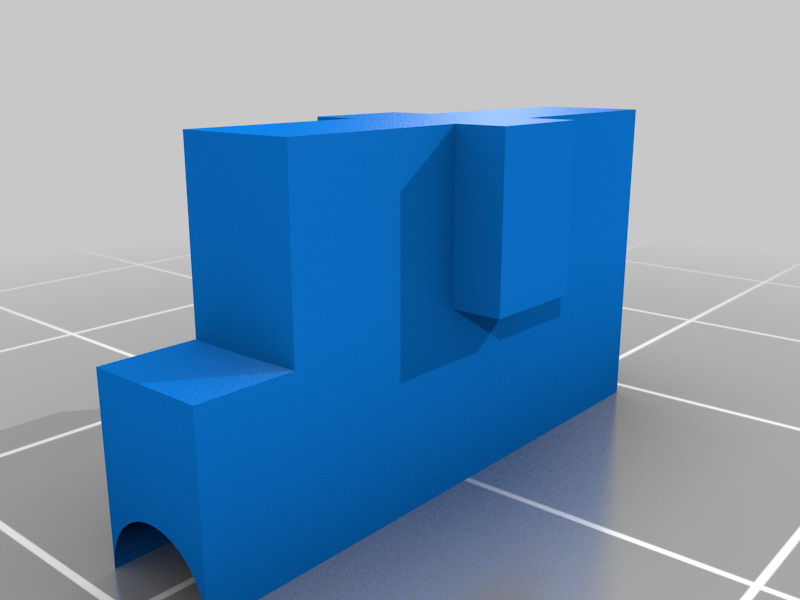

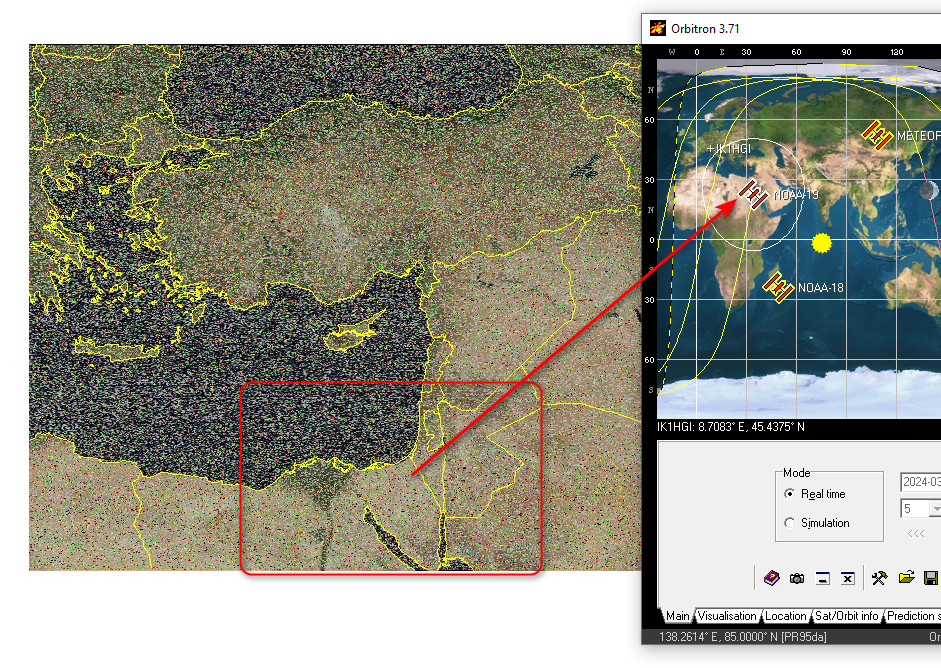

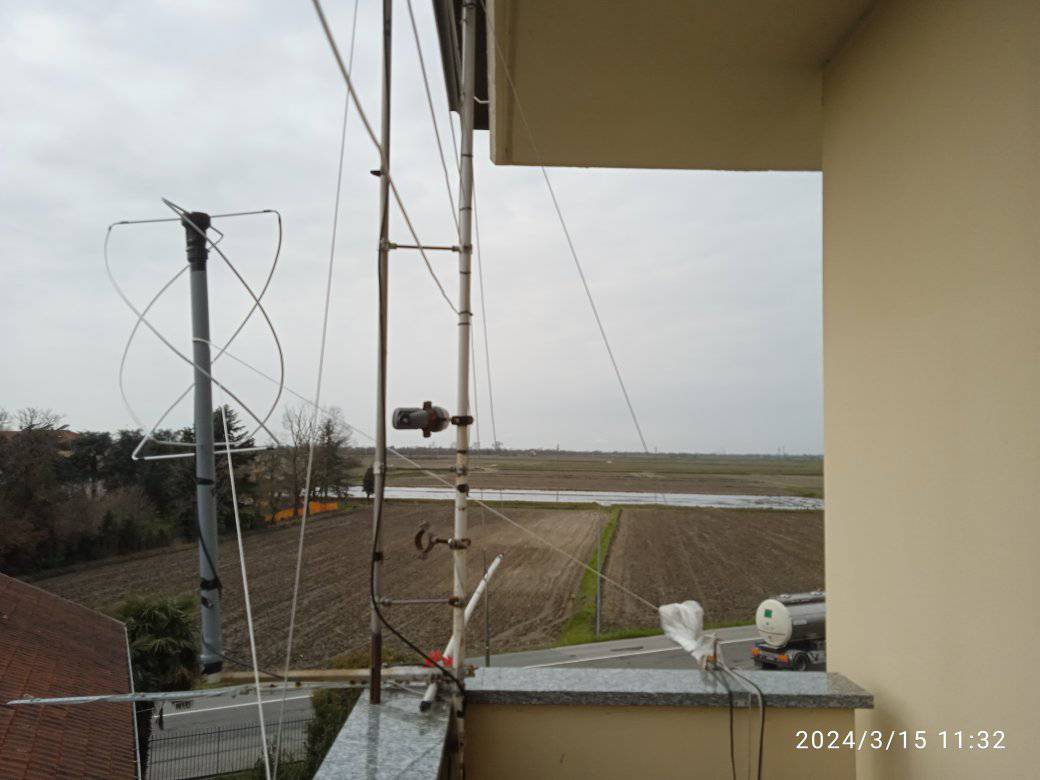

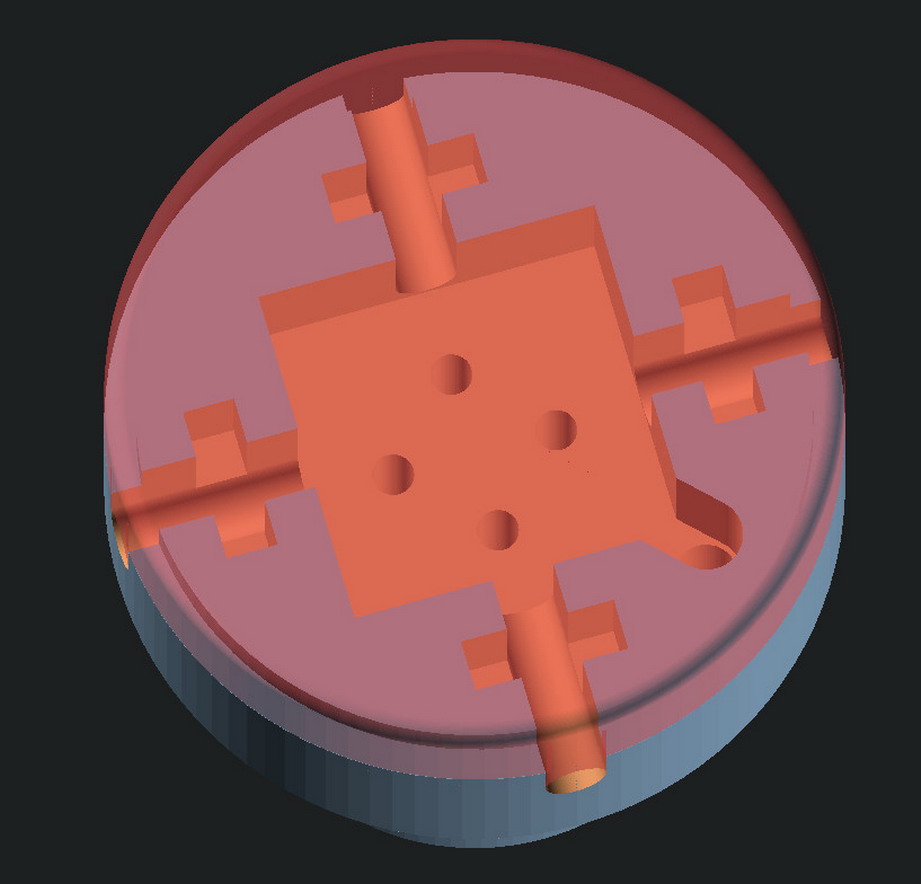

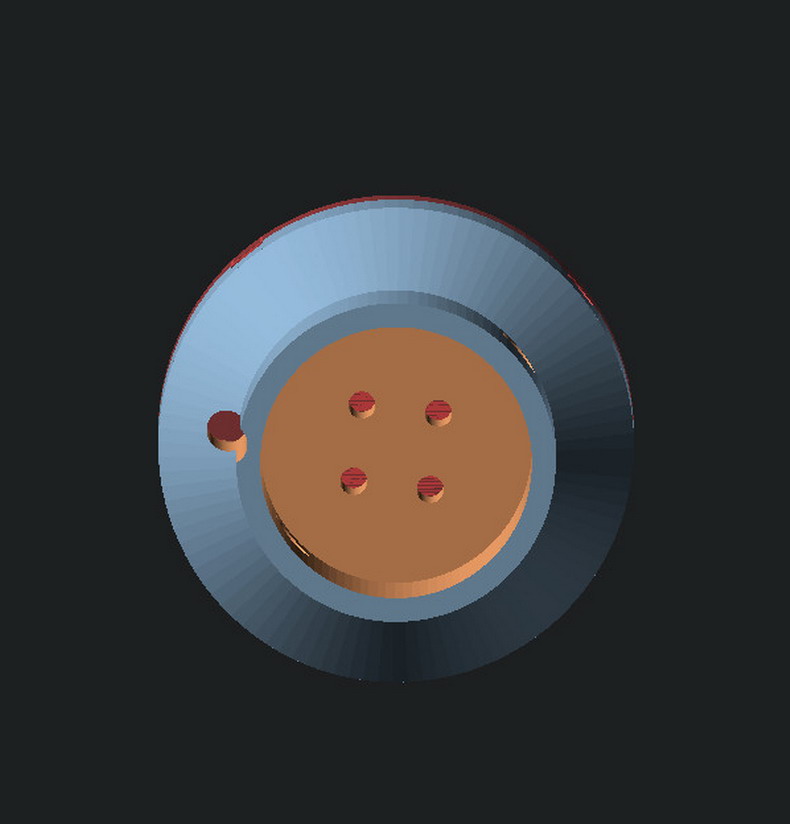

Stamattina mi è venuto un pallino di provare antenna sul balcone la nuova QFH vedo il primo test e senta il segnale sul balcone, queste sono test di sperimentazione no definitivo grazie immagine ricevuto non ho parole realizzare una antenna nuova ecco il test di stamattina con una distanza saranno 3000 km penso!! antenna ha palazzo davanti.... ma sul tetto sarà perfettamente, vedere la foto la posizione dove si trova e il filmato e gia un grande risultato per me.. sul filmato si sente il suono del noaa19 di stamattina 2024-03-15_06-58_noaa_apt_137.1 MHz, ho usato SatDump test finito ok funziona.... supporto 3D per i dipoli QFH, ancora altro sperimento è un passa tempo, vediamo stasera cosa mi dà qualche risultato buono per questa anno 2024.

Prometto i miei test sono tutto sul balcone antenna già come si vede ha dato risultato al 80% poi ho alzata fino di arrivare fuori dal tetto vediamo in futuro, per il momento, grazie buona sperimentazione.

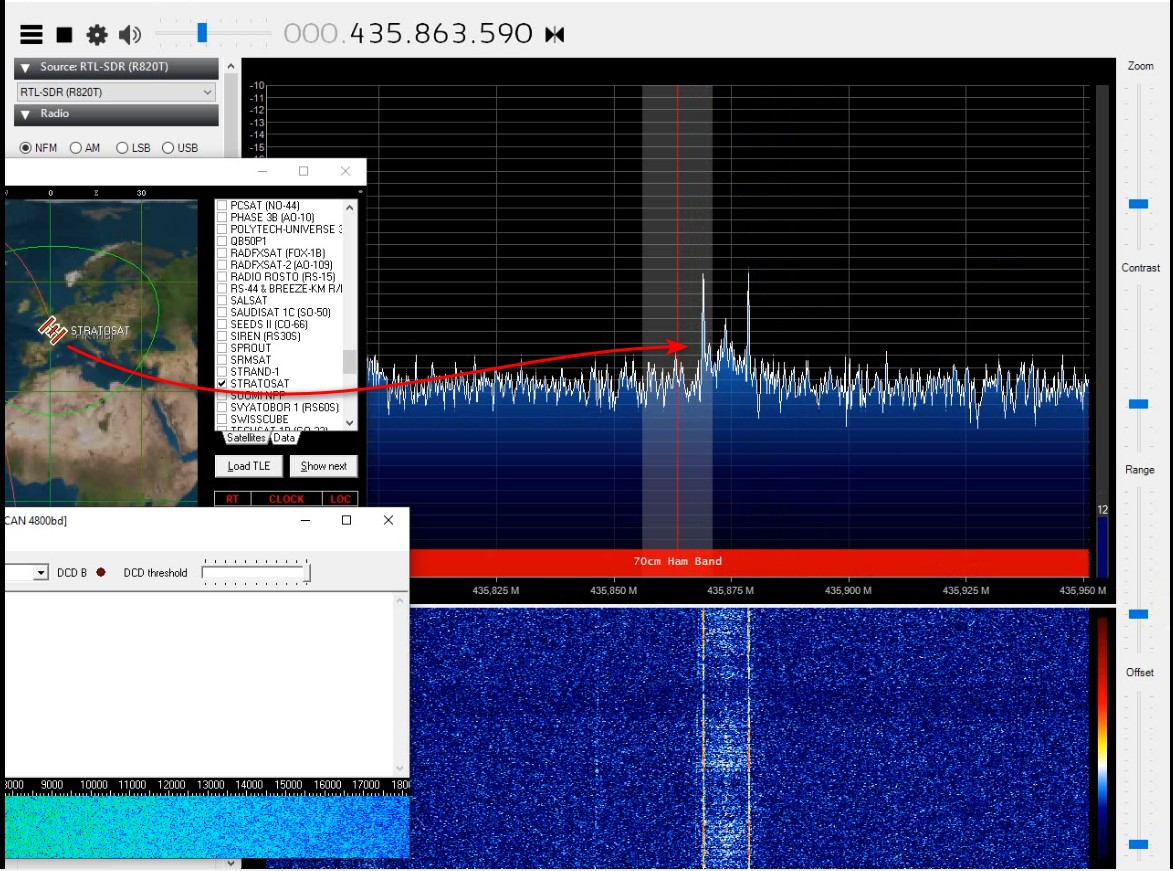

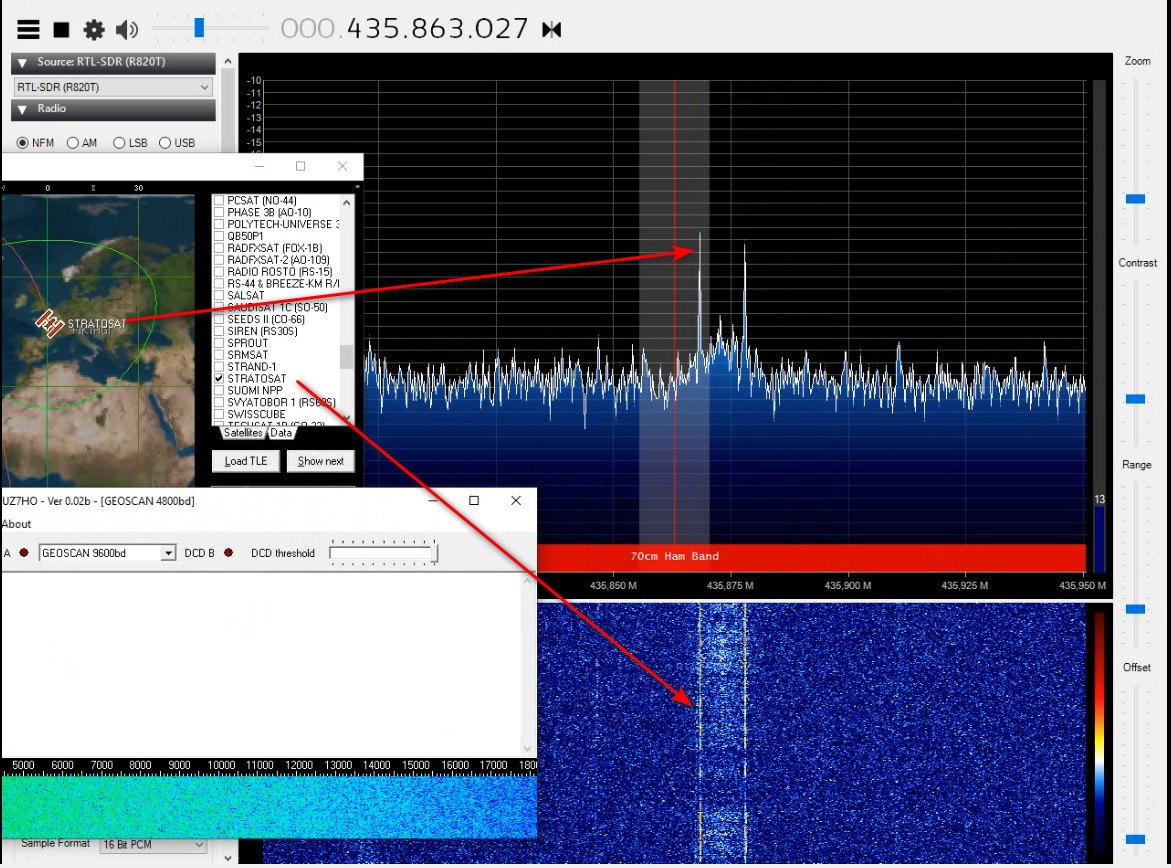

Provato anche con la Nuova Antenna
QFH ascolta bene il segnale sui 436Mgz   sperimentazione RIUSCITA!!

Grazie Tony ik1hgi
