IK1HGI la storia della nuova QFH
Costruzione NEW QFH Scimmia
|
Grazie questa QFH Scimmia lo chiamata cosi sperando di trovare un compromesso di ricezione migliore delle altre qfh realizzare, sarà ultimo sperimento. Delle mie sperimentazioni e stata questa la realizzare del mese di Giugno per la banda 137 mhz lo chiamata Scimmia ho cercato di capire se era un complesso di come fare, ho studia le parti delle misure e rispettato i millimetri, la foto che ho ricevuto un gran successo spettacolare ricevere i Noaa Dopo 8 mesi della mia prima QFH ho realizzata una per la frequenza 137 Mhz, puoi ricevere i satelliti Russi, frequenza 435.870--437,000 MHz, la prima volta che sento, questi satelliti, sono piccole dimensioni che viaggiano a torno al mondo, la sua dimensione 20x10 a potenza in 100 mWatt, antenna QFH Scimmia riceve bene anche per la banda 436.870 Mhz, la foto che si vede e stato un successo e passato molto basso mio QTH e ricevuto tanti numeri la telemetria |
____________________________________________________________________________________________

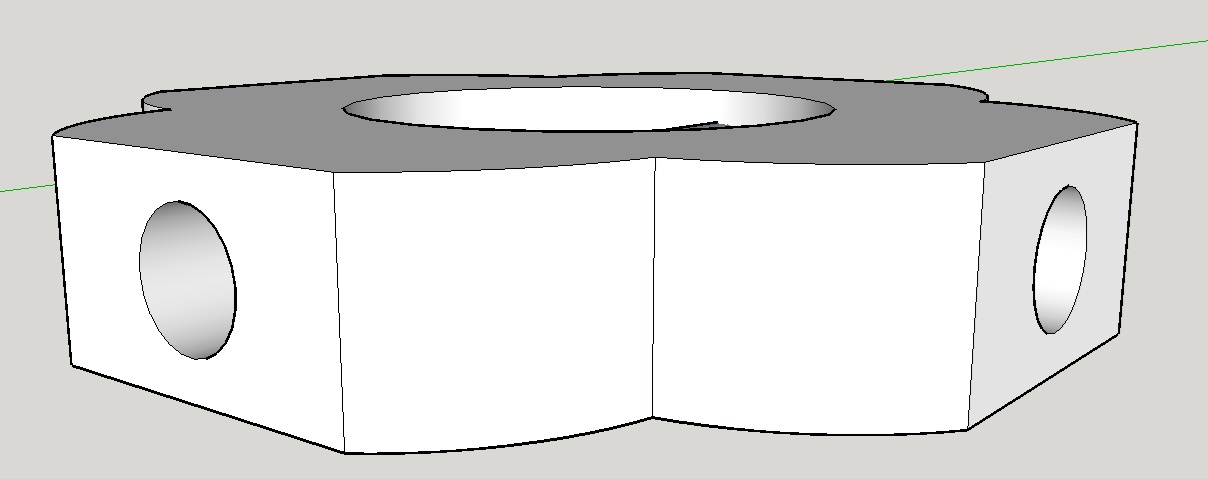

QFH in stampa 3D
|
Mi sono organizzato per capire da realizzare, chiedo
un amico Angelo IK1MSL di vecchia conoscenza da CB di 40 anni poi
passati Radio Amatori, chiesi se
riusciva a realizza questo sistema da stampare,
la cosa che mi disse passami il link vedo se posso!!! cosi ho passato il
file dopo una settimana mi chiama e vedo vedo tutte i tre pezzi
bellissimi quelli in blu sono originali che avevamo fatto qualche
modifica di avere il supporto PVC del 40. |
|
Collaborazione di Angelo di avermi realizzato il sistema supporto 3D con la sua stampante 3D Angelo IK1SML |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Dopo la relazione 3D l'autore non a messo il disegno del Tappo
Materiale disponibile del autore Alberto Marian
Qui il link del progetto dell'autore construccion-antena-qfh-137
|
Materiale da realizzare
|
|
|
Materiale
si deve rispettare le misure dell'autore ha descritto del progetto
|
|
Le misure da forare la distanza del PVC del 40 diametro lungo 1500
|
|
Due braccetti misure di sotto
|
Regolazione dell'antenna Per finire di costruire
la nostra antenna, la misureremo utilizzando un analizzatore di antenna Nano VNA .
Se abbiamo seguito i passaggi di questa guida e utilizzato le misure
indicate, l'antenna dovrebbe risuonare sopra i 135 MHz poiché le misure
delle aste sono un po' più lunghe per poter posizionare facilmente i
dadi. Per regolare l'antenna sulla frequenza esatta dobbiamo regolare la
distanza tra le piastre di alluminio come segue: |
Qui il sito originale la 3D dell'autore
https://www.thingiverse.com/thing:4934289
___________________________________________________________________________________________
|
DIMENSIONI DEL
PROGETTO DELL'ANTENNA https://www.thingiverse.com/thing:4934289 Elementi dell'antenna QFH 137 MHz |
Schema chi volesse realizzare la QFH pdf misure
https://usradioguy.com/How-To-Build-A-QFH.pdf
_____________________________________________
|
Stamattina mi è venuto un pallino di provare antenna sul balcone la nuova QFH vedo il primo test del segnale sul balcone, queste sono test di sperimentazione no definitivo grazie immagine Ricevuti Noaa, non ho parole realizzare una antenna nuova QFH Scimmia penso!! antenna ho il muro che mi porta via la parte Nord.... ma sul tetto sarà perfettamente, vedere la FOTO la posizione dove si trova è gia un grande risultato per me.. sente il suono del Noaa15 di stamattina 2024-06-16_time locale GMT 06-39 Noaa-15_apt_137,626 MHz ok funziona.... supporto 3D per i dipoli QFH Scimmia, ancora ultimo sperimento è un passa tempo per me risultati buono per questa anno 2024. Grazie a tutti i visitatori |
|
Faccio presente questa foto e un test ricevuto dal balcone primo test 15/06/2024 ore 20:49 73 Tony ik1hgi
|
|
Faccio presente questa foto e un test ricevuto dal balcone stamattina 16/06/2024 ore 06:36 73 Tony ik1hgi
|
___________________________________________________________________________________________
___________________________________________________________________________
|
CONCLUSIONE Non mi rimane altro che
augurarvi buon lavoro saluti Antonio ik1hgi |
|
