DUP ( Digilite_Ultram_Pilot)
di Alain Fort F1CJN
Il DUP è stato progettato per
guidare il sintetizzatore ULTRAM utilizzato dal Digilite, il
sintetizzatore ULTRAM è in grado di coprire l'ATV Mondale 1220 di
banda di 1300 MHz, ma purtroppo, è programmato per una singola
frequenza di 1249 MHz. Rimuovendo il piccolo 8 pin PIC12F629 (a

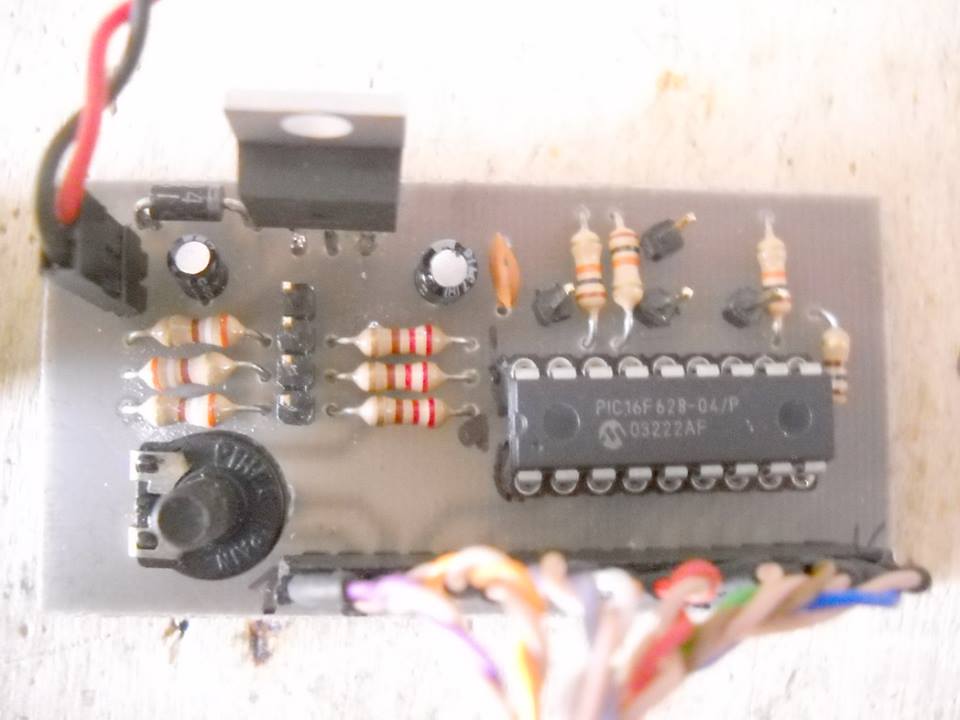

proprio rischio) dalla scheda ULTRAM e guidare il bus SPI con un PIC
16F628A, è ora possibile programmare, tramite due pulsanti,
qualsiasi frequenza nel 1220 al campo di 1300MHz con un 1MHz passo.
La frequenza viene visualizzato su una linea 2 HD44780 LCD.
http://f6kbf.free.fr/pdf/Digilite_Ultram_16F628.pdf
Ringrazio all'autore Alain Fort F1CJN del suo capolavoro del Display per la sintonia da utilizzare una frequenza dell'OLC per la trasmissione sul Digitale DVB-S ( GRAZIE!!! Alain Fort F1CJN ) ______________________________________________________________________________________________
Oscillatore locale :
Manufacturer : Analog Devices ROHS Status : Compliant Dimensions : 4 x 4 x 1mm
Height : 1mm Maximum Input Frequency : 1400MHz Maximum Operating Supply Voltage : 3.6 V Maximum Operating Temperature : +85 °C Maximum Output Frequency : 1200MHz Maximum Supply Current : 43 mA Minimum Operating Supply Voltage : 3 V Minimum Operating Temperature : -40 °C Minimum Output Frequency : 1400MHz Mounting Type : Surface Mount Number of Elements per Chip : 3 Package Type : LFCSP VQ Pin Count : 24 Width : 4mm ______________________________________________________________________________________________ Modulatore DVB-S 1296 Mhz
Ecco questo è il sistema principale ho realizzato, il sistema direi nettamente molto valido il sistema Digitale grazie all'autore Ciampa Alberto del sistema realizzando i due OLC per i mie modulatori DVB-S realizzati ecco la parte finale.
G8AJN la nuova versione. http://www.g8ajn.eyrg.net/dlindex.html ______________________________________________________________________________________________ Mi rimane altro che augurarvi buon lavoro saluti ik1hgi Antonio Se avete dei problemi mandami un messaggio rispondo, accetto consigli, e-MAIL Antonio ik1hgi Pagina di progetti The last
