ANTENNA
EH 160 mt
Le Prove
(1)
A questo punto devo fare
una precisazione:
nel secondo esemplare, sicuramente per la fretta, sono stati sbagliati i
collegamenti nel network ottenendo la seguente configurazione:
Nonostante l'errore
l'antenna sembrava funzionare: MFJ259B alla mano, e' stata tarata per una R=50
ohm X=0 ohm con R.O.S. 1:1 a 1.835;
in queste condizioni, durante un contest in 160 mt, ho collegato le seguenti
stazioni (160mt SSB):
Date | Time | Call | RST dato | RST Ricevuto | NOTE |
30/03/2002 | 19:15 | S57M | 59+ | 1 punto S sopra il Noise | Noise a S7 |
30/03/2002 | 19:28 | YT1R | 59+ | 58 | - |
30/03/2002 | 19:29 | 9A2AJ | 59+ | 59* | - |
31/03/2002 | 18:00 | YT6A | 59+ | 59* | - |
31/03/2002 | 18:18 | II8A | 59 | 57 | aveva Un attenuatore da 20 Db |
31/03/2002 | 18:18 | IZ7BAR | 59 | 59+20 | - |
31/03/2002 | 18:18 | IZ7BAR | 58 | 57 | questa volta non usavo la EH ma un loop di 15 mt accordato |
Dove e' presente un
asterisco significa che non e' stato chiesto un rapporto reale (si era in
contest, quindi era da aspettarsi un canonico 59 da tutti);
va detto che ho dovuto fare numerose chiamate per poter passare (nonostante non
ci fossero concorrenti e le stazioni arrivassero tutte oltre S 9+);
va detto anche che ho ascoltato anche stazioni piu' distanti (HA,OZ,ON) molto
piu' basse e' impossibili da collegare;
va anche detto che in passato, pur usando filari accordati (il dipolo per gli 80
mt), non ero mai andato oltre i 50Km.

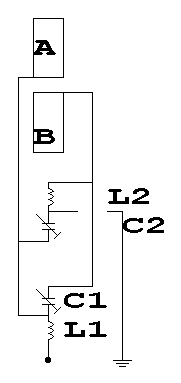

Dopo aver risistemato i collegamenti del network come in figura (configurazione standard per la EH),
ho proseguito con i
test; per la cronaca, su un collegamento con una stazione locale (IK7FMO)
distante circa 50Km, ho rilevato una differenza di quasi un punto S tra EH in
posizione alta (circa 8mt e libera) ed EH in posizione bassa (circa 4mt con
ostacoli) (vedi foto); dalla posizione bassa a quella alta la risonanza e'
salita solamente di 5 Khz;
La taratura ottenuta era la seguente:
MHZ | Resistenza | Reattanza | - |
1.750 | 10 | 10 | - |
1.760 | 12 | 9 | - |
1.770 | 17 | 6 | - |
1.780 | 23 | 11 | * |
1.790 | 38 | 19 | * |
1.800 | 60 | 0 | * |
1.810 | 56 | 30 | * |
1.820 | 34 | 40 | * |
1.830 | 18 | 35 | - |
1.840 | 11 | 30 | - |
1.850 | 8 | 25 | - |
1.860 | 5 | 22 | - |
1.870 | 3 | 19 | - |
1.880 | 2 | 17 | - |
1.890 | 1 | 16 | - |
1.900 | 1 | 14 | - |
I punti contrassegnati
con un asterisco delimitano la porzione di banda ai cui estremi il R.O.S. e' 3:1
(alla risonanza ovviamente era prossimo a 1:1).
Come si vede tale banda e' di circa 30-40 KHz;
Mentre all'interno di questa curva Riccardo (IK7FMO) mi riceveva S9, spostandomi
a 1.850 (ricordo che in questo caso il centro-banda dell'antenna era 1.800) il
mio segnale scendeva ad S7-8 per scendere ancora di piu a 1.890 dove mi
passava S6

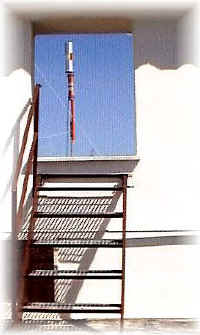

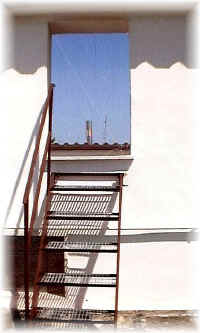

Antenna bassa (sinistra) e Antenna alta (destra)

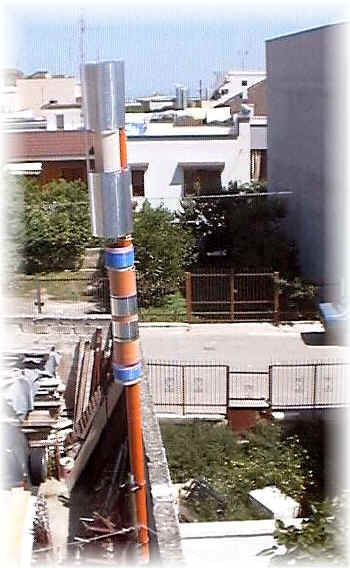

Sotto: EH in posizione bassa
73 de iz7ath, Talino Tribuzio
