    SHOCKERin radiosivut, tee-se-itse, luuuppi, ja luupit

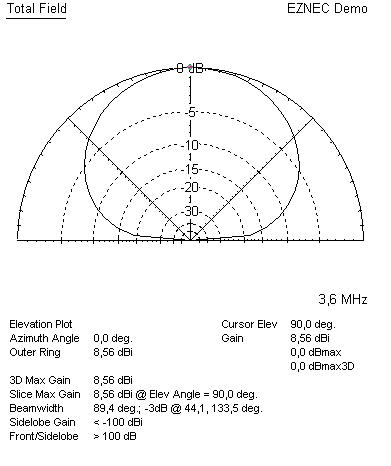

    Antennin lähtökulmat kun F-kerros on 160...480 km korkeudessa.

    Esim. jos asemien välimatka on 300 km, suurin S-mittarin voimakkuus saadaan, kun valitaan antenni jonka lähtökulma on 47...73 asteen väliltä. F-kerroksen korkeus vaihtelee vuorokauden ja vuodenajan mukaan. Katso missä korkeudessa F-kerros on nyt.

    Katso lisää NVIS Amateur Radio Antennas

    80m puoliaaltodipolin hyvä asennuskorkeus on 12...16 m. (asennussuunnalla itä/länsi ei ole väliä, koska matalalla oleva dipoli säteilee ympäriinsä)

    Katso Radioaallon eteneminen PowerPoint esitys

    LOOPin mitoitus Laskin

    PUOLIAALTO DIPOLIN LASKUKAAVA:

    71,25 / Mhz = puoliaalto dipolin viiksen pituus metriä
    71,25 / viiksi = taajuus Mhz
    Kaavassa jo lyhennyskerroin

    esim: 71,25 / 3.699 Mhz = 19.26 m
    tarvitaan siis 2 kpl 19.26 m samanpituisia lankoja (1/4 aaltoa)
    toinen kytketään koaksiaalikaapelin kuumaan karvaan ja toinen vaippaan.
    helppo tehdä ja aina toimiva vaikka ilman viritintä, tämä on 1/2 aallon dipoli.

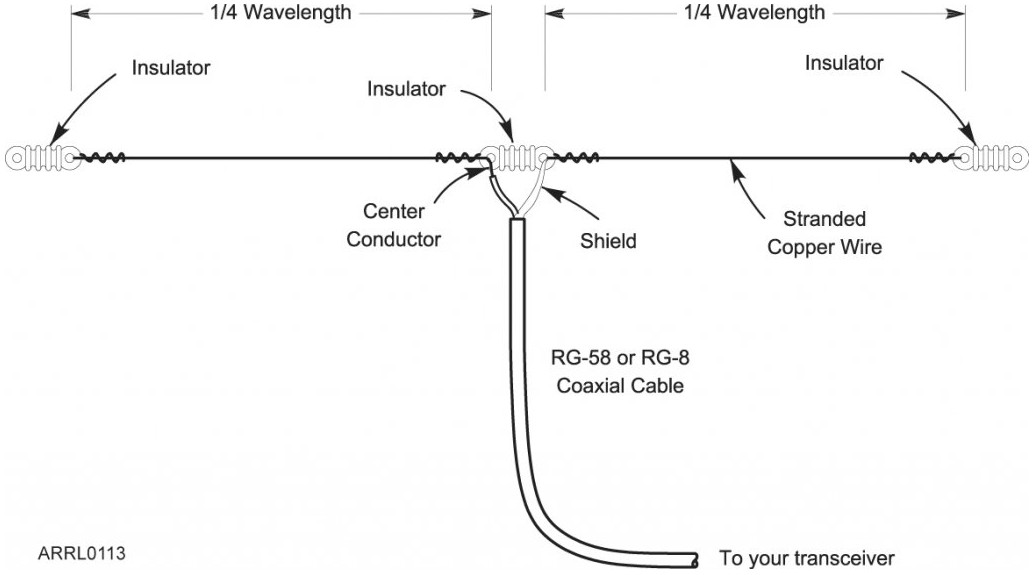

    käytännössä tarvitaan lankaan noin 5 cm lisää taitoskohtiin ks. alla kuva

    esim 80m: 71,25 / 3.699 Mhz = 19.26 m = 1/4 Wavelength

    kuvalähde
    ARRL.org

    Aerial AV1525 UHF

    Aerial AV1525
    kuvalähde
    https://aerial.fi/tuotteet-palvelut/
    Aerial antennit

    9 el yagi 2m, 10 el yagi 70cm, 6 el yagi 2m, TV antenni, 2 el Dipoli 2m, 2m Loop

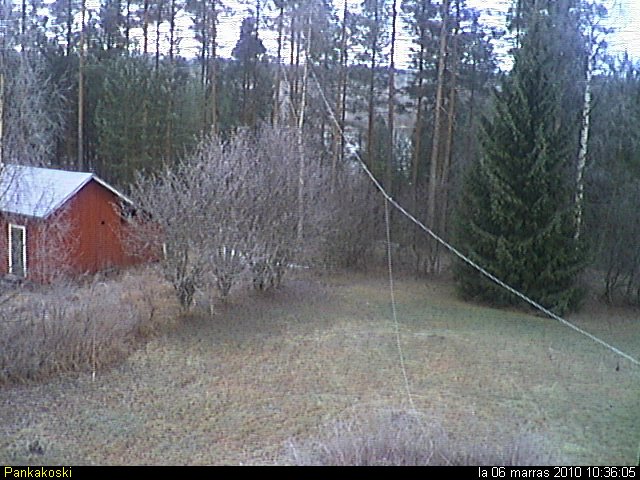

    alla kuvassa 80m 1/2 dipoli.

    Dipolilaskin

    Yagi Calculator

    GP laskin (maataso antenni)

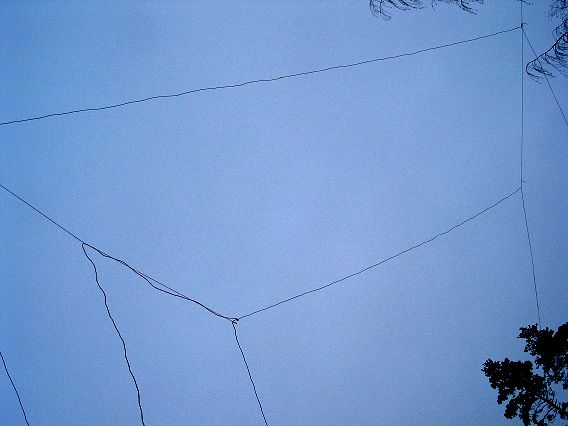

    alla 80m Horisontaali LOOP

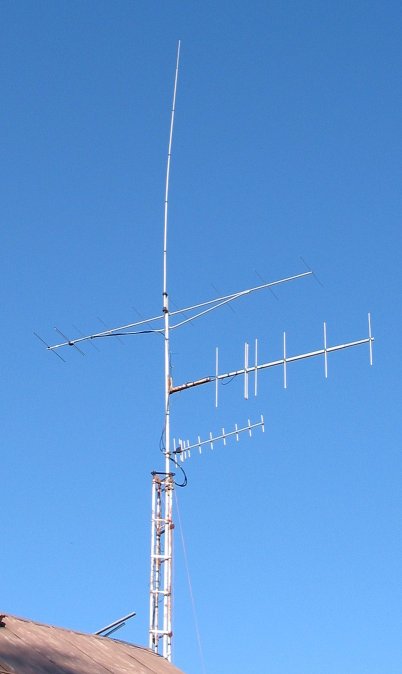

    alla vasemmalla 6m + 70cm GP ja keskellä 4m + 2m GP + oikealla 11m CB ja TV and 2m 2EL yagi

    80 m Luuppi ja 20 m luuppi

    80 m luupi horisontaali asennossa HOHPL

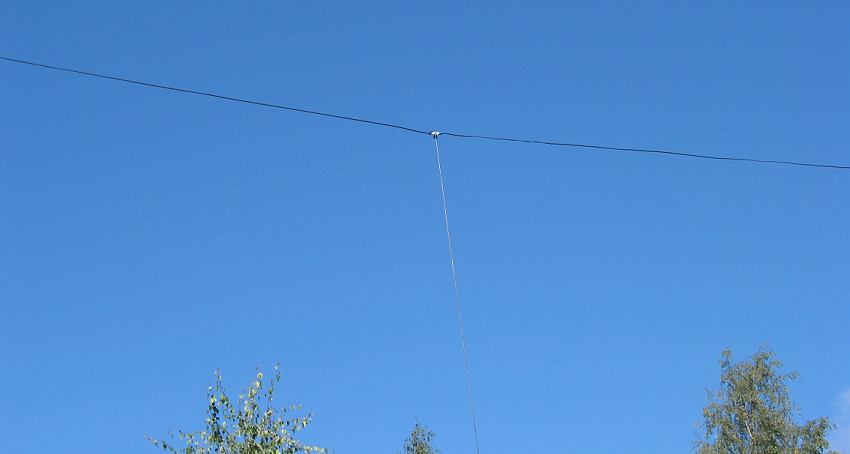

    80m Dipoli

    40m dipoli

    Käytössä on 3,5 Mhz 80 m Loop antenni horisontaali asennossa tai 40m 1/2 alloon dipoli: Horizontally Polarized Large Wire Loop 80 m Antennas

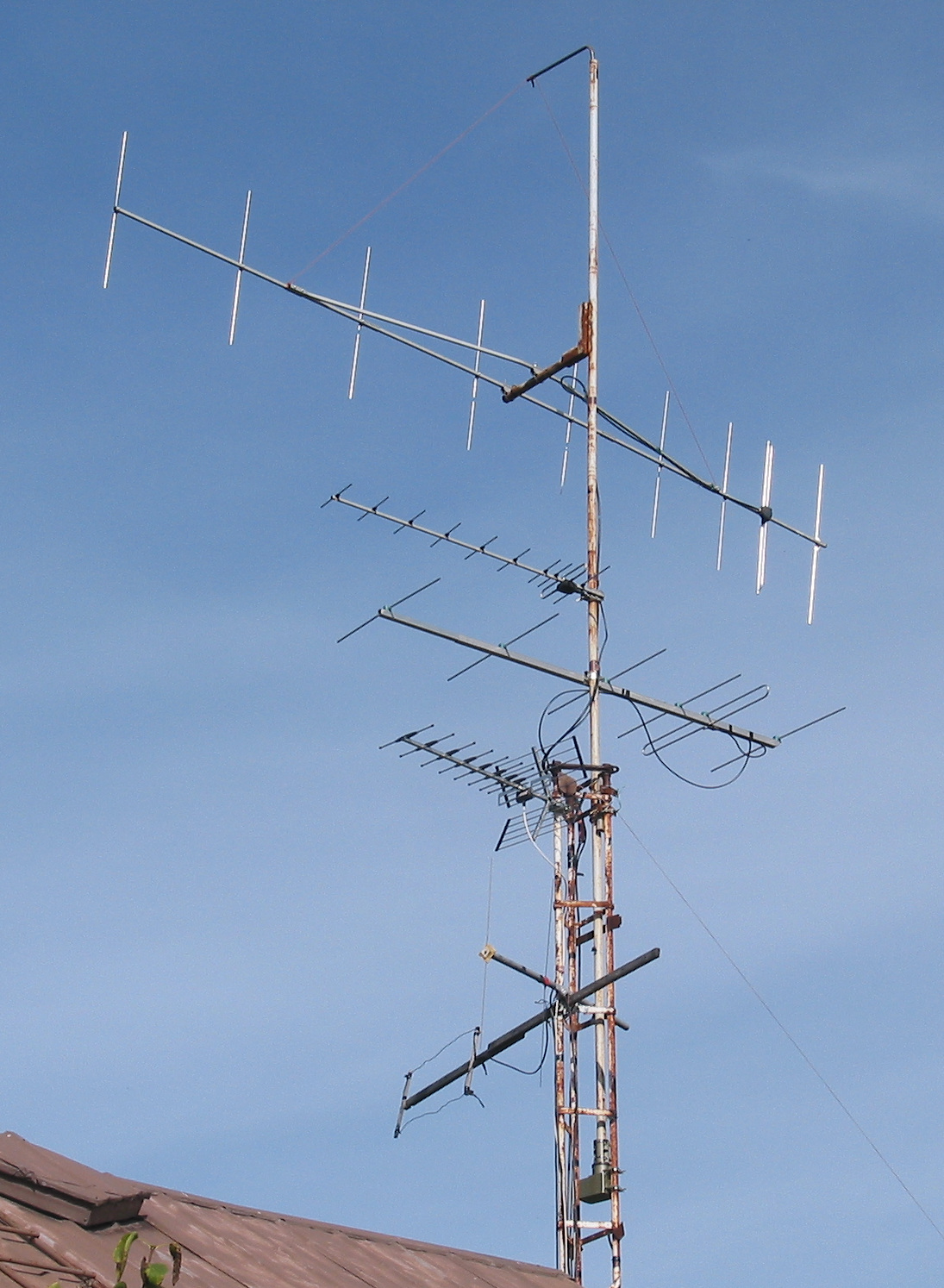

    9EL2 (11,8 dBD) 144 - 146 Mhz 2 meter yagi 4,5 m puomi 13 m korkealla and second antenna 1 element quadi.

    CB 27 Mhz + 9 EL 145 Mhz + 6 EL 145 Mhz + 11 EL 435 Mhz

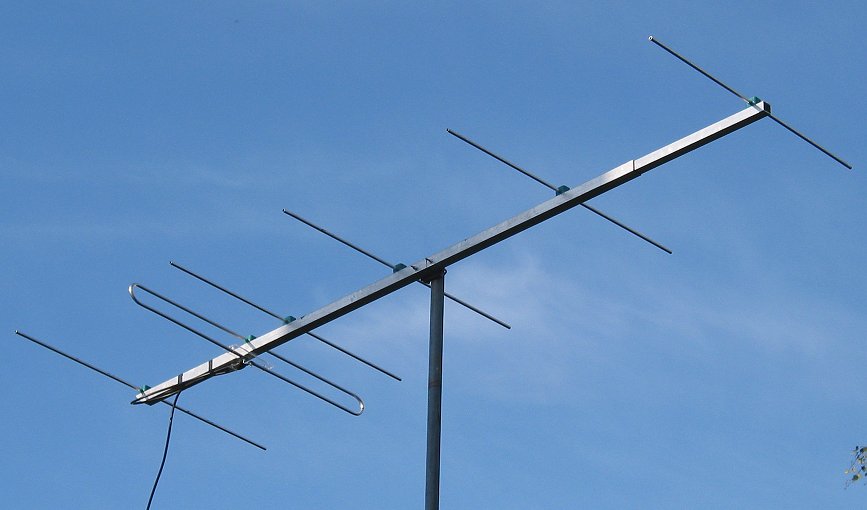

    2m 6 EL Yagi home made

    70 cm A Portable Antenna for Mode B and J Satellites

    10 EL WIMO

    Katso lisää kuvia WIMO WY7010 10 EL YAGI

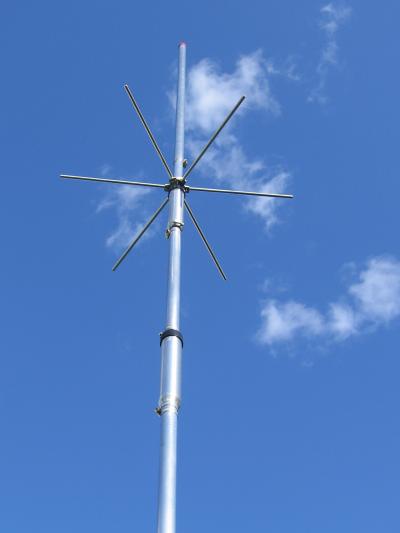

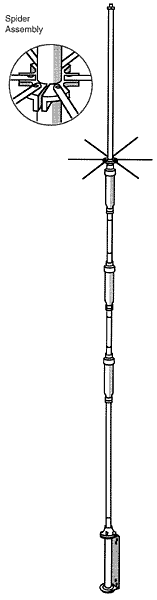

    Hustler monialue VertiAbout us
    cal 4BTV Band
    40/20/15/10m 6,6m pitkä

    Osta näitä on 3 kpl

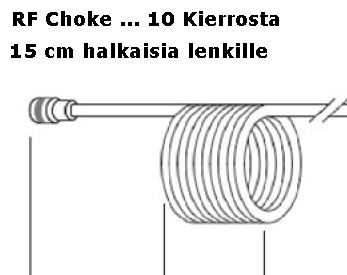

    Tee helposti 1:1 CHOKE BALUN

    MULTI BAND HF FAN DIPOLE ANTENNA DESIGN

    Dipolin asennus korkeus ym. -->> NVIS Amateur Radio Antennas

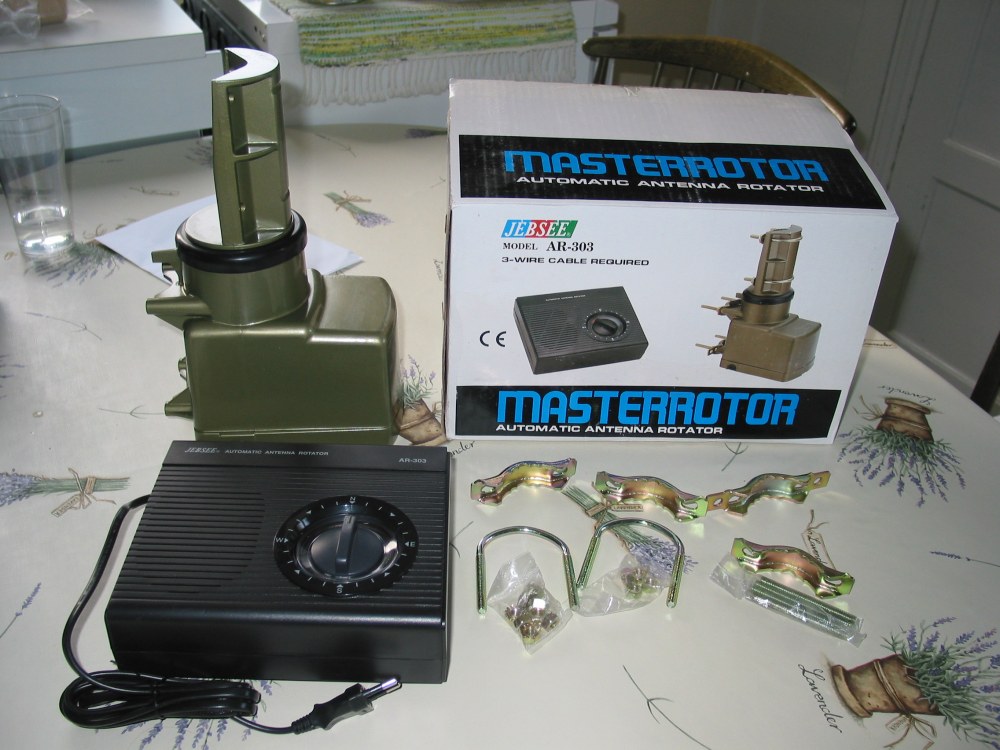

    JEBSEE Model AR-303

    JebSee model AR-303, Automatic antenna rotor masterrotor, antennin kääntömoottori

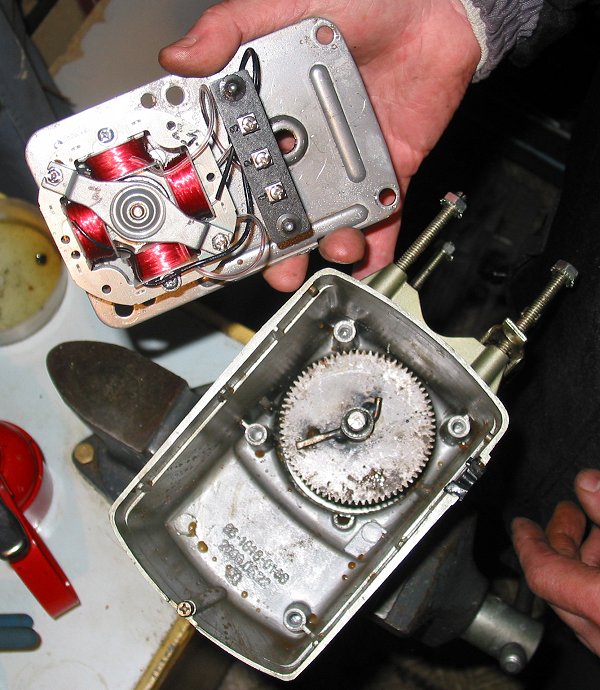

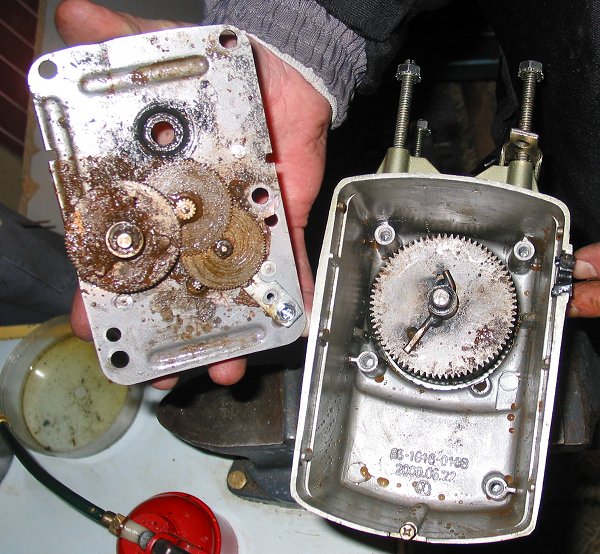

    Puhdistusta ja taas toimii, mutta kesällä 2011 teki topin

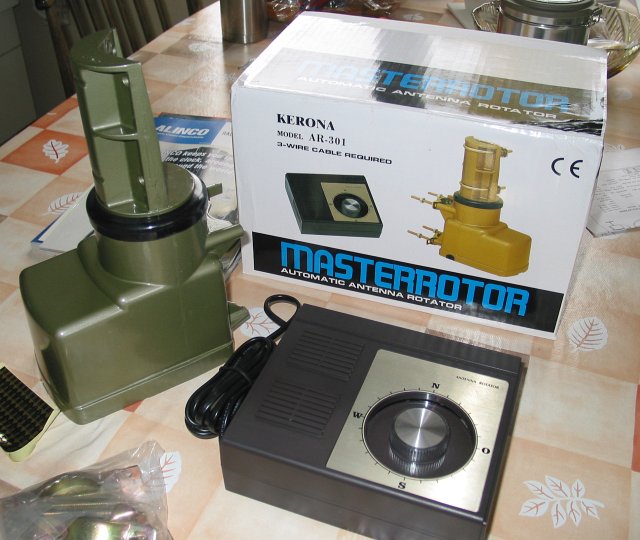

    Uusi moottori 27.9.2011 Masterrotor Kerona Model AR-301

    suomessa myy Kääntömoottorit - Helsingin Radiopuoti ky

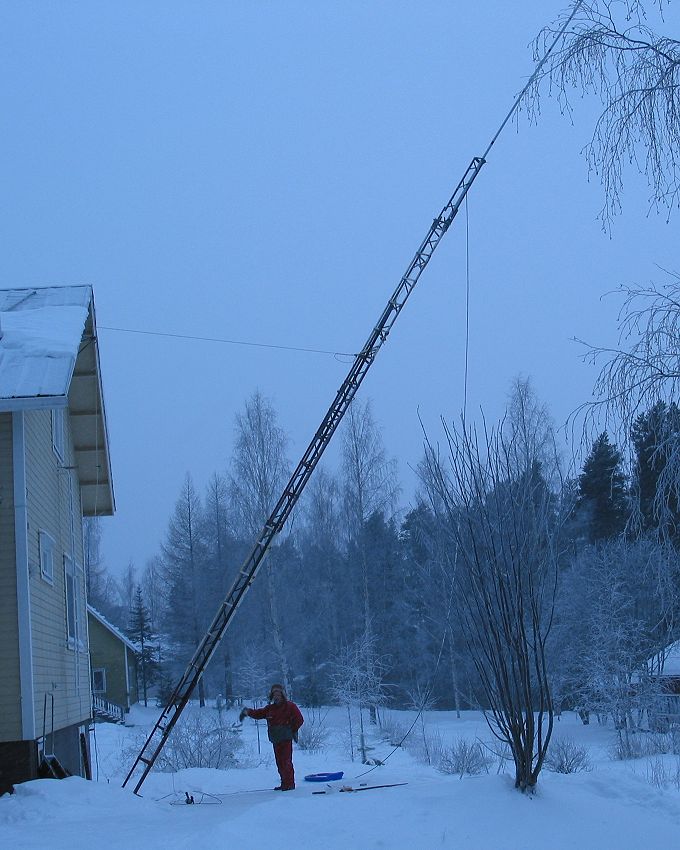

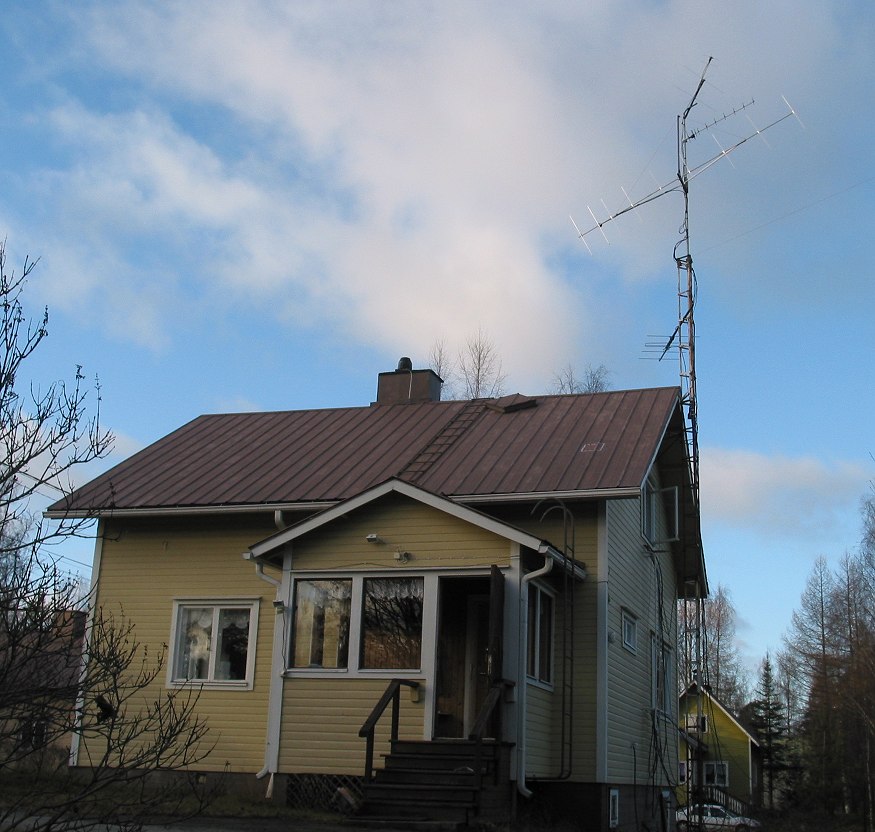

    Kolmiomasto nousee käsivinssillä.
