    PSK31 Lähetys tarkista ALC taso

    "Korostettakoon, että PSK31:n modulaatiosyvyyden säätäminen on erittäin tarkkaa puuhaa, koska
    sillä on erittäin helppo ylimoduloida. Ylimodulointi aiheuttaa signaaliin harmonisia särökomponentteja
    sekä muita roiskahduksenomaisia (splatter) häiriöelementtejä.
    Modulaatiosyvyyden säätämiseen on olemassa useita eri menetelmiä. Tehomittarin seuraaminen on
    käypä tapa. Sopiva modulaatiosyvyys löytyy suurin piirtein sen audiotason alapuolelta, jossa audion
    lisäys ei enää lisää lähtötehoa. Kun kyseinen saturaatiopiste on saavutettu, pudota siis siitä
    audiotasoa vielä jonkin verran alaspäin.
    Mikäli audiotaso säädetään saturaatiopisteen tasolle tai
    jopa sen yli ollaan ns. epälineaarisella alueelle ja säröytymistä alkaa tapahtua.
    Keinokuorman käyttäminen ensikokeiluissa on suotavaa. ALC:n (Automatic Level Control)
    seuraaminen on myöskin hyödyllistä. Kokemukseni mukaan muutama prosentti ALC- näytössä on
    riittävä modulaation taso."

    lähde: Tärkeää säädä Audiotaso oikein (ALC näyttää vain muutamia prosentteja)

    Lisää hyviä ohjeita

    Käytä vain 10...25 W tehoa. PSK31 kulkee todella pienellä teholla verrattuna SSB:hen, sinun ei tarvitse käyttää enempää tehoa eikä se ole radiollekaan terveellistä (jatkuva kantoaalto).

    Alla kuvassa on ylimodulaatiolähete, tämä lähetys peittää alleen monta asemaa ja häiritsee muita todella paljon.

    Säädä oma modulaatio rigin ALC mittaria apuna käyttäen, niin että ALC näyttää VAIN 2-10%.

    Toinen hyvä tapa on säätää PSK audio:
    - säädä rigin TX teho 25W
    - lähetä PSK ohjelmalla, niin että et lähetä mitään tekstiä
    - nosta/laske ... säädä audiotasoa lähetyksen aikana niin että ALC mittari on 0 (nolla) mittari ei siis näytä mitään
    (nosta audiota ja saat ALC nousemaan ... laske audio tasoa kunnes ALC on justiinsa nolla, ei siis liian alas eikä liian ylös)

    Kun testaa lähetystä tekstin kanssa ALC näyttää hyvin vähän nousevan (noin 0-10%)

    Lähde: Station Setup Checklist



    PSK31 Digivastaanotto

    Muuten digi-modeja voit vastaanottaan ilman mitään erikoista systeemiä. Kytke rigin korvakuuloke tai kaiutin ulostulosta kaapeli äänikortin linja in (line-in) pistokkeeseen (tällä systeemillä vain vastaanottoa). Ohjelmasta valitse "demo rigi" ja äänikortin sisään- linja ja mikseristä äänentason säätö.

    Asenna digi-systeemi ja kaikkiin samat oikeat asetukset --> porttit, CAT rate nopeus bps, mahdollinen DTR ja RTS) myös (rigi, pc laitehallinta, Router, digi-ohjelma, huom. kaikkiin samat asetukset). Nyt joudut lukemaan Digi-laitteen manuaalia.

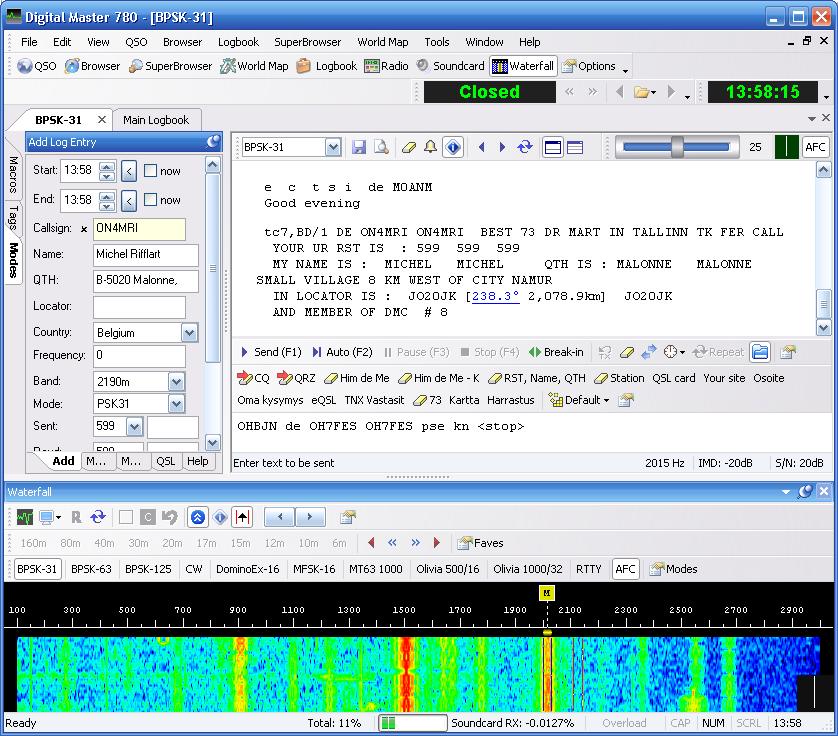

    Käytä Digital Master 780 ohjelmaa DM780 digimodeille.



    Kokeile aluksi keinokuormaan digi-systeemin, makrojen ja ALC:n toimintaa pienellä 5 W teholla.

    Tarkista SWR, tunaa, rigi joutuu tosi koville jos SWR on liian suuri.

    Tarkista ALC taso, se on tärkeintä. Kun vaihdat bandiä, antennia tai taajuutta, tarkista ALC taso. ALC taso muuttuu jo kun siirryt vesiputosnäytön alueella reunasta reunaan.

    Helpoiten pääset alkuun kun vastaat CQ:hun. Näytön "kovin asema" on punaisin ja se antaa rigisi S-lukeman.

    Kun olet workkinut kaikki näytöllä näkyvät kovat asemat, voit aloittaa "DX kaivuutyöt". Siihen tarvitaan radio, jossa vastaanottopuolella on oikeat filtterit. Yksi 300...500 Hz filtteri riittää.

    Alla esim. YF-122CN YAESU 300 Hz CW-Filter sopii -->> FT-857, FT-857D, FT-897, FT-897D, FT-2000, FT-2000D, FT-817

    FT-857:aan asennus katso linkki

    YAESU Uranus-Tuonti Oy FT-857, FT-817, FT-2000D

    Asemat jotka ei näy näytöllä saadaan näkyviin kun... Paras käyttää kapeaa CW-filtteriä (100...300 Hz). Jos rigistäsi löytyy PBT ja BPF käytä niitä. Voit myös käyttää rigisi DSP filttereitä, mutta kaikissa radiossa se ei riitä (ei siis toimi niinkuin pitäisi). Vesiputouskuva kyllä kapenee, mutta vieressä olevien vahvojen asemien signaalit QRM tukkivat sinun vastaanottimesi ja S-mittarisi näyttää edelleen suuria S-lukemia. Jos S-mittarin lukemat tippuvat, sinun radiosi omat filtterit ja DSP ehkä riittävät. esim. FT-857 ja FT-897 DSP:eet ei toimi niinkuin tarvitaan --- > vaatii siis oikean filtterin.

    Kokeile myös RF-gainia, mutta paras tapa saada heikko signaali näkymään on laittaa AGC (AGC OFF), näin heikko signaali näkyy vaikka vieressä olisi 20db yli 9-S.

    Vasta nyt saat näkyviin ne heikot DX-asemat

    RSQ Digimode raportti RSQ Reporting Table

    Tästä se vasta paras DX-metsästys alkaa...

    Ylimodulaatiosta on syytä aina kertoa vasta-asemalle, koska se häiritsee muita, peittää alleen ne hyvät DX-asemat joita etsit, eikä se paranna luettavuutta, vaan päin vastoin huonontaa. Ehkä vasta-asema ei edes tiedä miten se häiritsee muita. Kerro asia aina ystävällisesti.

    Kerro vasta-asemalle vaikka näin:

    Hello FRD
    FYI FYI QOF 1 QOF 1
    your signal RSQ 591 is LITTLE overdriven, set audio LEVEL down.
    your signal fills up the whole band.
    use RIG ALC level 0-10%
    set audio level down
    I wait if you want to test



    Odota vasta-asemaa hetki, kun hän lukee... ja säätää.. jos ymmärtää.

    Jos lähetys on vielä liian leveä, kerro vielä:
    set more audio level down.. I wait..

    Anna OK raportti vasta kun lähetys on OK.

    Your signal is now VERY good and clear 599
    100% copy QOF 3 QOF 3 this QSQ is Roger
    TNX and 73

    Jos vasta-asema ei ymmärrä tai ei tee muutoksia kerro:
    QRT QRT QOF1 Stop TX
    your signal is overdriven.



    eQSL kortit lähtee "käden käänteessä" ilman mitään erikoisia kirjoitelmia, paina nappia ja eSQL kortti lähtee heti.

    ZS6AYE QSO 19.2.2009

    PSK31 USB keskitaajuuksia
    1.838
    3.580
    7.035
    14.070
    18.100
    21.070
    24.915-24.925
    28.120

    Hellschreiber (FELD HELL) activity http://feldhellclub.org/

    http://www.projectsandparts.com/hell/


    1805-1810 KHz
    1837-1839 KHz
    3582-3589 KHZ
    7030-7040 KHz
    7067-7069 KHz
    7074-7078 KHz
    10135-10145 KHz
    14068 KHz
    14075-14079 KHz
    18101-18107 KHz
    21063-21070 KHz
    24920-24925 KHz
    28100-28110 KHz

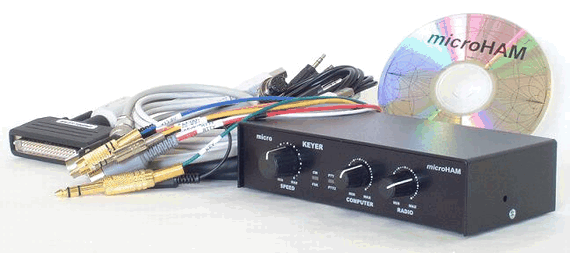

    USB DIGI KEYER laite joka yhdistää Hamradio deluxe ohjelman ja rigin. Onnistuu lähetys ja vastaanotto.

    Software Compatibility

    FT-857 DB15-FT-MINI8 Interface cable For Yaesu's transceivers: FT-100, FT-817, FT-857, FT-897

    Suomessa myy mm. TINITRO

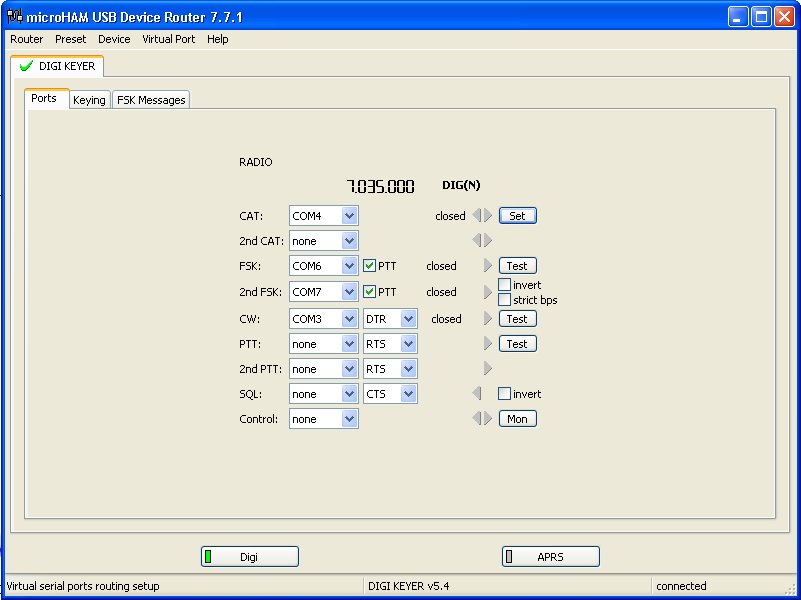

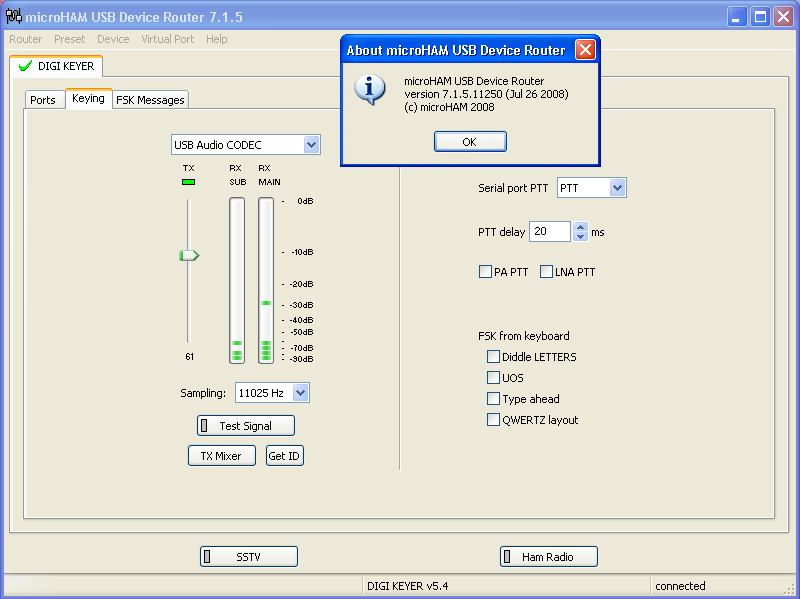

    Downloads update Device Router

    old Windows XP support urouter_release_08_06_04.exe 8.4.6 versio
  • See old urouter file
  • urouter_release_08_06_04.exe
  • Download old urouter
