SSTV de banda estreita
Usada no MixW2 junto com MFSK


( 20 jan 2003, por PY4ZBZ )

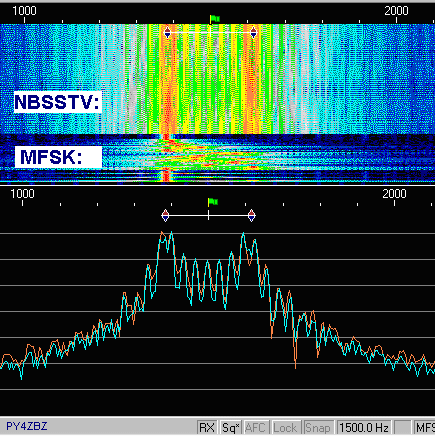

    Acaba de ser criado pelos autores do MixW, um novo modo de SSTV analógica de banda estreita (ou NBSSTV = Narrow Band SSTV), e que é usado junto (ou intercalado) ao modo digital de transmissão MFSK. A figura acima é um exemplo de uma pequena imagem recebida nesta modalidade do MixW2.07 ou superior. A figura seguinte mostra o espectrograma (waterfall) e o respectivo espectro da transmissão da imagem acima:

    Convém observar que este espectrograma corresponde ao caso particular da imagem acima de barras coloridas com 100% de saturação, causando somente a geração de duas freqüências dominantes (máxima para branco ou cor com 100%, e mínima para preto ou cor com 0% de saturação). Uma imagem qualquer com tons de cinza ou cores não saturadas por exemplo, provocaria a aparição de qualquer outra freqüência compreendida entre estes dois limites, distanciados de 230 Hz.

    As informações que seguem foram deduzidas por mim via "engenharia reversa" das versões beta do MixW 2.06zj e 2.07Jb7, antes da divulgação de qualquer informação oficial dos autores.

    Esta modalidade de SSTV analógica é inserida no meio de transmissões digitais MFSK, e sua finalidade é ilustrar o texto transmitido em MFSK com imagens de média resolução, da ordem de 4 vezes inferior a uma imagem em Martin1, mas ocupando uma banda 4 vezes menor do que SSTV normal. Por este motivo, denominei-a de transmissão de SSTV de banda estreita: ocupa uma banda da ordem de 300 Hz (veja no espectro acima), contra 1200 Hz da SSTV normal. O fato da banda ocupada ser menor permite melhor uso do espectro de freqüências das bandas de radioamador, permitindo que mais gente possa se comunicar ao mesmo tempo, mas ao custo de uma redução da resolução.

     Uma outra grande diferença em relação a SSTV normal, é que se pode transmitir qualquer tamanho de imagem, e não apenas no formato 320 por 256, ou 496 por 640 para alta resolução.

    Como o tempo por pixel foi estabelecido pelos autores em 1 milisegundo, o tempo gasto para a transmissão é igual ao produto da largura pela altura da imagem (em pixel) para preto e branco e três vezes este valor para imagens em cores, em milisegundos. Por exemplo, uma imagem de 320 por 256 em cores leva 320x256x3=245760 milisegundos, ou seja, 246 segundos para ser transmitida. Uma imagem de 100 por 50 em preto e branco leva 100x50= 5000 ms = 5 segundos apenas.

    O desvio máximo pico a pico de freqüência do sinal FM de SSTV analógico de banda estreita é de 230 Hz, ou seja, igual a máxima diferença de freqüência dos tons MFSK. Em SSTV normal, este desvio de freqüência é de 800 Hz pico a pico no máximo.

    O modo usado é semelhante ao AVT, ou seja, não usa pulsos de sincronismo entre linhas, pois foi feito para ser recebido no modo livre (free running) como os atuais modos de SSTV, onde o pulso é mantido apenas para facilitar a sintonia do receptor e o eventual AFC. Neste caso, como a imagem é inserida numa transmissão MFSK, o receptor já se encontra corretamente sintonizado e portanto não precisa de outro recurso de sintonia. O sistema de cores é o RGB, e nesta seqüência.

    Antes da transmissão de uma imagem, o texto enviado em MFSK contém as informações sobre esta, ou seja: largura e altura em pixel e se é colorida ou não. Esta informação substitui o código VIS da SSTV normal e permite que a imagem seja de um tamanho qualquer.

    A imagem só será recebida se o receptor recebeu esta informação em MFSK, ou seja, está corretamente sintonizado. Por isso, não é possível pegar uma imagem cuja transmissão já foi iniciada, como é o caso em SSTV normal.
