AOR AR-3000A Alıcı

ve diskriminatör çıkışı ekleme

AOR firmasınca 1990'lı yıllarda üretilen  AR-3000A, geniş bantlı bir alıcıdır. Alıcı,  50 Hz ilâ 999.50 kHz arasında frekans adımları ile 100 kHz ilâ 2036 MHz arasında çalışmaktadır. AM, CW, NBFM, WBFM, USB ve LSB modlarına sahiptir. Aradan geçen zaman içinde pek çok geniş bandlı alıcı üretilmiş olsa da, boyundan beklenilmeyecek özelliklere sâhip olan AR-3000A hâlen çok kaliteli bir alıcıdır.

PC'den kontrol

Arka yüzde yer alan 25 pinli bir port üzerinden RS-232 seviyesinde PC'den de kontrol edilebilmektedir.

Bu port üzerinden cihazı kontrol etmek üzere kullanılacak seri kablonun bağlantıları aşağıda gösterildiği şekilde olacaktır: (Dikkat! AOR3000 modelinde, PC'ye bağlantı için bir anahtar bulunmadığından, seri bağlantı kablosu için 25'li seri soketin 1. ve 7. pinleri biribirine bağlıdır. AOR3000A için bu pinler biribirine bağlanmayacakdır.)

Cihazın üretim zamanına göre, PC'den kontrol etmek üzere hazırlanan yazılımlar Windows XP'ye göre. Bu yazılımlardan birisini BURADAN indirebilirsiniz. NOT: Windows XP ile uyumlu bu program, hâlen kullandığım PC'de Windows7 (64 bit) işletim sisteminde de çalışmakdadır. Bilgisayarımda seri port (COM) bulunduğundan, USB-Seri (COM) dönüştürücülerle deneme yapmadım.

Ayrıca, cihaza, herhangi bir terminal programı üzerinden seri porttan (com portu) 4800 Baud, N82 (No parity, 8 bit ve stop biti 2 bit) ayarında kumanda edebilirsiniz. (AR300A'nın içinde bulunan bir anahtarla haberleşme hızını 4800 baud'dan 9600 baud'a çıkarabilirsiniz. Bunun için AR300A'yı açıp tuş takımının alt yüzünde bulunan anahtarın konumunu değiştirmeniz kâfi gelecekdir. Bu anahtarı gösteren bir resim https://uhf-satcom.com/misc/ar3000-ar3000a-memory-modification adresinde mevcuttur)

 Bu konuda geniş bilgi kullanma kılavuzunun 48. ve devamı sayfalarında bulunmaktadır.

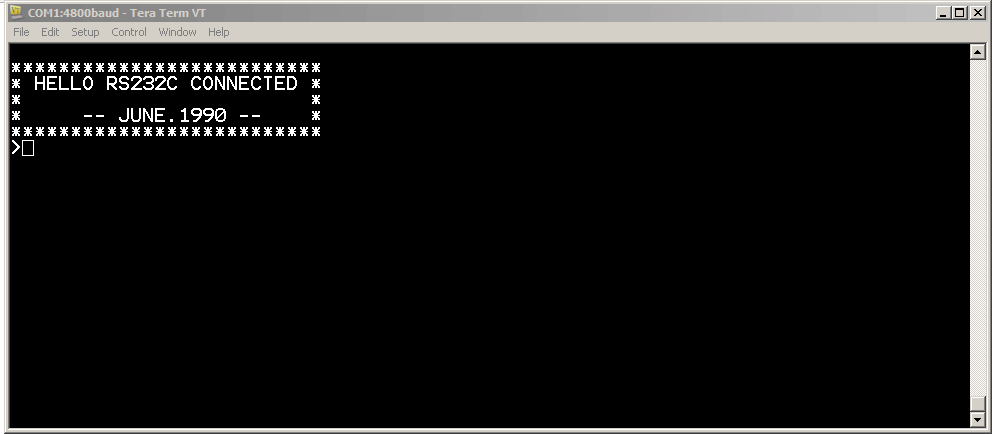

Bir terminal programını (meselâ Tera Term gibi) 4800 baud, 8 bit, No parity ve stop bit 2 olarak ayarlayın, AR3000A'yı bağladığınız seri portun numarasını da girin. Cihazın arka tarafındaki REMOTE anahtarını yukarıya (ON konumuna) alın, cihazı çalıştırdığınızda terminal programında şöyle bir ekran göreceksiniz:

(Önemli not: cihaza gönderdiğiniz komutların ekranda görünebilmesi açısından, kullandığınız terminal programının "local echo" seçeneğini aktif hâle getirmelisiniz.)

Terminalden, frekans ve mod bilgilerini girebilir, cihazın hafıza bilgilerini okuyabilir, smetre değerini vs. öğrenebilirsiniz.

Yandaki ekran örneğinde çeşitli frekans ve mod bilgilerinin girişini görebilirsiniz. Frekans bilgisinin XXXX.YYYYZ şeklinde girilmesi tavsiye olunur. Burada XXXX frekansın MHz kısmını, YYYY ise kHz kısmını gösterirken Z modu göstermekdedir. A=AM, N=NBFM, W=WBFM, U=USB, L=LSB ve C=CW'dir.

İlk satırda 0014.2700U komutu ile cihaza 14.270 kHz USB modunda,

ikinci satırda 0144.8000N komutu ile 144.800 kHz NBFM modunda,

üçüncü satırda 1296.0000A komutu ile 1296 MHz AM modunda,

dördüncü satırda ise 0007.0200C komutu ile 7.020 kHz CW modunda

çalışması için komut verilmekdedir.

Geniş kullanım bilgisi cihazın kullanma kılavuzunda (user manual) mevcuttur.

Cihazın kullanma kılavuzunu (user manual)  BURADAN, servis kılavuzunu (service manual) BURADAN indirebilirsiniz.

Güç giriş fişi ile ilgili bir bilgi: AOR3000A'nın güç giriş fişi yanda görüldüğü üzere özel üçlü bir yapıdadır ve piyasada bulunması oldukça zordur. Eski banka POS cihazlarının bâzı modellerinin güç adaptörlerinde bu fişten bulunabiliyor.

AR-3000A Plus

AR-3000A alıcısının, AOR İngiltere (Birleşik Kırallık) firmasınca geliştirilen iyileştirme ve eklemeler yapılmış sürümü AR-3000A Plus olarak isimlendirilmekdedir.

Yapılan ilâveler şunlardır:
1) Meteoroloji uydularının WEFAX yayını için yaklaşık 50 kHz band genişliğine sâhip IF filitresi
2) AM yayınları için 4 kHz band genişliğine sâhip ilâve IF filitresi,
3) 10.7 MHz IF çıkışı,
4) Diskriminatör çıkışı,

5) Ses kaydı için ses çıkışında iyileştirmeler.

Bu değişikliklerin nasıl yapılacağı AR3000A_plus_modifacation dosyasında teferruatı olarak anlatılmakdadır.

AR-3000A alıcısına diskriminatör çıkışı ilave etmek - Dikkatli çalışmak gereklidir.

Data ve sayısal yayınların işlenmesi için, işaretin ses çıkışından değil, diskriminatör çıkışından alınması gerekmekdedir. https://www.discriminator.nl/ adresinde yer alan site, alıcılardan diskirimatör çıkışı konusunda pek çok bilginin bulunabildiği iyi bir kaynakdır. Yukarıda belirtilen AR3000A_plus_modifacation dosyasında, bu işlem için AR300A'nın FM arafrekans tümdevresi MC3357'ye bir bağlantı gösterilmektedir. MC3357'ye ulaşıp bir bağlantı sağlamak üzere AR300A'nın IF kartını sökerek alt yüzüne ulaşmak gerekmekdedir.  Ancak, discriminator.nl sitesinde https://www.discriminator.nl/ar3000/index.html adresinde çok daha kolay bir yol önerilmekdedir. Bu yol şöyledir:

1) Alıcının alt ve üst kapaklarını açın.

Bağlantıyı, ses çıkış soketine yapacağız. LÜTFEN DİKKAT! DIN soketinin bacak numaraları sıralı olmayıp, yukarıdaki şekilde gösterildiği şekildedir. AR3000A'nın arkasındaki bu 8'li DIN soketin (ses çıkış soketi diyeceğiz) bağlantıları (fonksiyonları) şöyledir:

1-boş

2-GND

3-(+V) - Bu bacak besleme gerilimine bağlıdır.

4- ses çıkışı (sq. yok)

5- VOX için sq. kontrollü ses çıkışı

6-Röle çıkışı (6. ve 7. bacak -diyelim ki bir teybe ses kaydetmek için bir motora kumanda etmek için düşünülmüştür)

7-Röle çıkışı

8-GND

Görüldüğü üzere, ses çıkış soketinin 1. bacağı boş. (DİKKAT! Eğer 1. bacakta bir bağlantı varsa, büyük ihtimalle gerekli modifikasyonları yapılmış bir cihaza sâhipsinizdir.)

2) Alıcının alt kapağını açınca üzerinde filitrelerin olduğu IF kartını göreceksiniz.

Resimde kırmızı renkle çerçevelenmiş sarı renkli bir seramik filitre var. Bu filitrenin hemen dibindeki lehimli bir via noktası diskirimatör çıkış işaretini alacağımız noktadır.

3) 10k'lık küçük bir direnci (1/8w'lık) bir telin ucuna lehimleyin. (Tercihan belendajlı tel kullanın. Belendajı ses çıkış soketinin GND noktasına lehimleyebilirsiniz. Dirence bağlanan uçtaki belendaj tellerini kesiniz ve daralan makaron ile sabitleyiniz.) Ayrıca telin ucuna lehimleyeceğiniz direnci de daralan makaron ile hem yalıtıp hem de korumak iyi bir uygulamadır.

4) Direncin uç kısmını 5 mm kadar kısaltıp bağlantı noktasına dikkatli bir şekilde lehimleyiniz. (Dikkat! İnce uçlu ve düşük güçlü kaliteli bir havya kullanın! Aksi takdirde seramik filitreye ve via (geçiş noktası) onarılamaz şekilde hasar görebilir!)

Telin diğer ucunu ses çıkış soketinin 1. bacağına lehimleyin.

Böylece ses çıkış soketinin 1. bacağında sayısal işaret işlemleri için diskriminatör çıkışı olan bir alıcıya sâhip oluruız.
