INTRODUCCIÓN A LA ATV
La U.R.M. desde Murcia, con la Amateur ATV
.
" TELEVISIÓN DE AFICIONADOS "
Esta es una modalidad de comunicación visual y sonora que nos permite a traves de la ondas de radio el recibir y transmitir imágenes y sonido a tiempo real usando las frecuencias asignadas por la ITU , IARU, y TELECO al servicio de aficionados.
Las frecuencias utilizadas para este servicio en el espacio asignado a la ATV en EA son:
- UHF (Banda de 70 cm.) en 430-440 Mhz
- SHf ( Banda de de 23 cm.) 1240- 1300 Mhz, recientemente autorizada por TELECO
PRESENTACIÓN
- La Tv. es hoy día algo casi tan necesario, que parece difícil poder vivir si ella y aunque parezca ser fruto de este tiempos, es mucho el camino recorrido hasta hoy. Realmente los primeros experimentos se remontan hacia el año de 1884 en el que Paúl Nipkow idea el célebre disco que lleva su nombre, pero la verdadera evolución de la Televisión es a partir de 1910, cuando científicos y técnicos incrementan los estudios y su verdadera aplicación para encaminar las pruebas hacia unos horizontes bien definidos, llegándose a establecer un sistema de televisión en color y relieve totalmente mecánicos.
- El gran salto se realiza a partir de 1920, cuando se comienzan a utilizar los tubos de rayos catódicos en los sistemas de televisión, pasando de ser los receptores mecánicos a totalmente electrónicos.
El Radioaficionado siempre ha sido, no sólo un Operador de Radio, sino un Radio experimentador, sus pruebas y desarrollos técnicos han sido utilizados después por los estados e industrias. Por ello la Radioafición no solo consiste en realizar un interesante Dx o un QSO, " es algo más ".
Hoy día y en los tiempos actuales, las formas y modos de comunicación son múltiples y diversos, y como se está demostrando, el motor principal de ello son las Ondas de Radiofrecuencias en sus distintos modos y formas de transmisión como todos sabemos, habiendo formas de aplicación que hoy día seguro que desconocemos, pero que a buen seguro no pararan de evolucionar y sorprendernos en un próximo futuro.
La ATV que es
Es la réplica en plan de experimentación de los radioaficionados a la Tv. Comercial, utilizando las bandas autorizadas para radioaficionados en la cuales podemos emitir señales de televisión y sonido similares a las cadenas de televisión comerciales, en los términos aplicados para nosotros con un ancho de banda más pequeño y con elementos parecidos a los recibidos en nuestro televisor doméstico, que. con una anchura de banda de 36 mhz y 5 mhz de desplazamiento abarcar toda la información entre la señal de video y la subportadora de sonido. Aunque nosotros aquí en ATV utilizamos otra anchura de banda más pequeña, para no ocupar tanto espectro radioeléctrico.
Amateur Televisión ATV es como hemos dicho, una transmisión instantánea de imágenes, tales como fotos o escenas, fijas o en movimiento, y sonido simultaneo si lo aplicamos por medios electrónicos a través de líneas de transmisión eléctricas o radiación electromagnética (ondas de radio). Sin embargo, casi todos los sistemas modernos de televisión utilizan el movimiento de un haz de electrones que recorre la pantalla de los tubos tomavistas o de los tubos receptores. La ventaja de la exploración mediante haz de electrones radica en que puede desplazarse con mayor rapidez y puede explorar una imagen completa en una fracción de segundo. Que es muy diferente a la SSTV (Televisión de barrido lento ), pues en éste otro modo digital solo se proyecta una sola imagen en un tiempo determinado.
Para instalar una estación de ATV (Amateur Televisión) se deben considerar varios puntos básicos.
(a).-Excelente sensibilidad de los receptores, esto hoy esta solucionado por la infinidad de ellos comerciales
(b).- Costo razonable, el equilibrio entre los resultados obtenidos y el coste económico es primordial.
(c).- Disponibilidad de los componentes eléctricos para montarlos y experimentar, no siempre se puede conseguir
(d).- Diseño de las antenas y elementos radiantes, esto es vital, dependiendo del área a cubrir.
(e).- Atenuación de la señal por las pérdidas en el cable coaxial debido a sus características y longitud del mismo, no todos los cables valen para ATV, cuanto más alta sea la frecuencia, más debemos de cuidar .la calidad de los cables utilizados.
En cuanto a la recepción, como receptor se puede utilizar un televisor común con los ajustes adecuados para localizar la frecuencia útil y permitida en el segmento de radioaficionados o según la frecuencia un receptor analógico de SAT, el cuál recibe de 800 a 2.200 Mhz aproximadamente.
Es muy interesante el tomar en cuenta la señal, las interferencias y el ruido, para según se necesite eliminar bien mediante filtros o amplificadores de señal según se precise, para reducirlos y así lograr una mayor sensibilidad y evitar el efecto nieve en la pantalla del receptor de Tv., con la consiguiente calidad de imagen.
RECEPCIÓN y TRANSMISIÓN DE ATV EN 430 Mhz
Los equipos mínimos necesarios serian los siguientes:
En Recepción: Un televisor doméstico ( Tv. )que tenga la banda de UHF (432Mhz), un preamplificador para las frecuencias de UHF. una antena receptora con un (rele) relay de paso para efectuar los cambios de RX a TX.
En Transmisión : Una cámara de video,, un emisor (amplificador) de Tv. para la frecuencia de Tv. (430mhz), hacer el cambio de recepción a transmisión con el relay antes mencionado para enviar la señal de Tv. Para la transmisión del sonido necesitamos un micrófono, un mezclador de sonido, a la frecuencia (430mhz +5.5 Mhz) arriba de la señal de video.
El conversor de UHF para recepción, está preparado para recibir los canales del 21 al 69 y cuyo margen de frecuencias ronda de 470 a 820 Mhz y que es fácil de convertirlo a 430 mhz para la recepción de ATV.
COMPOSICIÓN DE LA SEÑAL DE TV
La señal de televisión en conjunto se compone de una compleja onda electromagnética de variación de tensión o intensidad y compuesta por los siguientes elementos:
a./1 - Serie de fluctuaciones correspondientes a las variaciones de la intensidad de luz de los elementos de la imagen a explorar.
a./2 - Una serie de impulsos de sincronización que adaptan el receptor a la misma frecuencia de barrido que el transmisor.
a./3 - Una serie adicional de los denominados impulsos de borrado.
Estos tres primeros elementos conforman la señal de vídeo y se describirán más adelante
b - Una señal de frecuencia modulada (FM) que transporta el sonido que acompaña a la imagen.
. Las fluctuaciones de intensidad o tensión correspondientes a las variaciones de la intensidad de la luz, suelen llamarse señal de vídeo. Las frecuencias de dicha señal oscilan entre 30 millones y 4 millones de Hz, dependiendo del contenido de la imagen. Los impulsos de sincronización son picos pequeños de energía eléctrica generados por los correspondientes osciladores en la estación emisora, estos impulsos controlan la velocidad del barrido horizontal y vertical tanto de la cámara como del receptor. Los impulsos de sincronismo horizontal se producen a intervalos de 0,01 segundos y su duración es prácticamente la misma. Los impulsos de borrado anulan el haz de electrones en la cámara y en el receptor durante el tiempo empleado por el haz de electrones en volver desde el final de una línea horizontal hasta el principio de la siguiente, así como desde la parte inferior del esquema vertical hasta la parte superior. La sincronización y estructura de estos impulsos resultan extremadamente complejas.
RECEPCIÓN DE ATV EN 1200 Mhz
Este tipo de emisión es la que se está experimentando en EA, y como no podía ser menos, un grupo de radioaficionados murcianos ( EA5UK, EA5EN y EA5AIV ) con el patrocinio de la Unión de Radioaficionados de Murcia, U.R.M., está comenzado tras los oportunos permisos administrativos en TELECOMUNICACIONES, pruebas y emisiones de dicha modalidad en la citada frecuencia, con cierto éxito, no sin afrontar diversos contratiempos debido a la falta de información en sus inicios, pero hoy puedo afirmar que la información necesaria para empezar, es muy abundante, así como los medios técnicos y prácticos y con un coste razonable. Es un gustazo vernos las caras, aunque ya sabes, que ahora el estar en casa en bata y zapatillas delante de la cámara, es algo que no puedas ocultar.

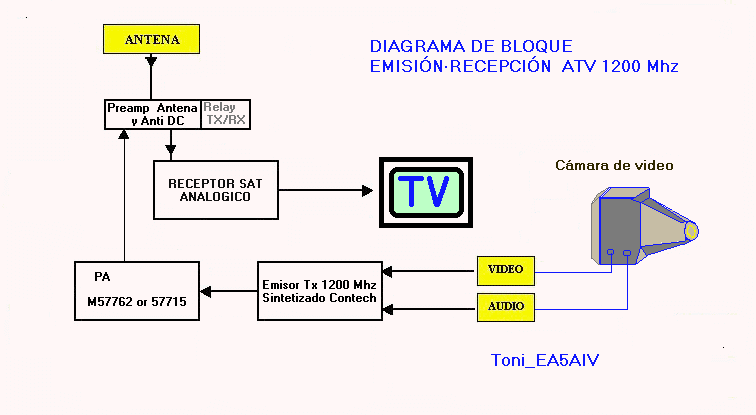

Para recibir la ATV en 1200 Mhz, necesitas, un receptor, puede ser uno comercial para tal uso, pero nosotros hemos comenzado por los utilizados para recepción de Tv. SAT Analógica, hoy prácticamente en desuso por la introducción de las plataformas digitales de Pago por Visión, con los nuevos receptores digitales.
El usado, es un Receptor de Televés, o cualquier otro del tipo analógico, que conectado a una antena para ATV nos sirve, los mejores son los antiguos, los hay de diversos tipos y modelos. La Antena puedes optar desde yagui una de 25 o 55 elementos de Tomna, o una cúbica con reflector, o una vertical, etc., como estas están en cortocircuito debes poner un filtro Anti-DC a la entrada del Receptor de SAT, porque estos suelen alimentar con tensión a través del cable, el LNB de la antena parabólica, y esto para qué lo ponemos, pues para evitar que suba tensión a la antena que al estar en cortocircuito, queme el Receptor de SAT Analógico. Con esto ya puedes recibir emisiones de ATV, además si tienes dudas en los inicios, también puedes pedir ayuda o consejo, siempre nos tendrás a tu lado.
Como verás no es difícil recibir ATV, Televisión de Aficionado, cuando empieces con el tema de las emisiones, ya empiezan a cambian los planteamientos y surge algún que otro problema que conlleva el trabajar con altas frecuencias de SHF ( 1200 Mhz), pero no te desanimes al final se consigue y sus resultados, te llenaran de alegría y satisfacción.
TRANSMISIÓN DE ATV EN 1200 Mhz
Para emitir, hay buena cantidad de emisoras, las auto construidas y las comerciales. CONTECH tiene un modelo sintetizado que por unos 100 euros aproximadamente puedes adquirir, SONICOLOR en Sevilla te lo puede proporcionar, incluso el Display, y un Amplificador Lineal. con aproximadamente 1 watio de potencia, que aunque parece poco, es más que suficiente para cubrir toda una ciudad. También puedes conseguir todo el material en Electrónica Barcelona................etc.
LÍNEAS Y CABLES UTILIZADOS
Bueno aquí las cosas son complicadas, para recepción vale cualquier cable de los utilizados para SAT , si tienes 2 antenas una para recibir y otra para transmitir, pero si el relay esta abajo debes usar un cable especial de bajas perdidas para 1200 Mhz, tipo LMR - CO22 - Celflex, etc., este último es el mejor para TX, al igual que los conectores deben ser del tipo N y todo que esté bien blindado, puesto que como la potencia usada es más bien pequeña, evitar se pierda en los conectores y el cable y que a la antena no llegue casi nada.
ANTENAS DE ATV EN 1200 MHZ
Las antenas más utilizadas son las Yaguis de 25 o 55 elementos, y además puedes y con apenas 1 euro de coste, hacerte una, bien de polarización vertical (dipolo), u horizontal, esta última, es la polarización comúnmente utilizada por la gran mayoría de radioaficionados, aunque están las cúbicas y cuadracúbicas en sus diversos y diferentes modelos, las helicoidales, etc. etc., hay mucho donde elegir.
Las Parabólicas ofrecen muy buenos resultados, puedes usar un reflector de parabólica y hacerte el iluminador con botes de hojalata y dentro la antena, en los enlaces puedes encontrar enlaces a páginas en Internet donde te enseñan como realizarte una, incluso tienes planos de yaguis, nosotros todavía a ese punto no hemos llegado, pero hemos realizado varias cúbicas, de 1 y 4 elementos, usando tapas de sartenes como reflector, e incluso tienes recipientes de plástico para la conservación de alimentos los cuáles puedes forrar el interior con cinta de aluminio y ubicar dentro la cúbica y así protegerla de las inclemencias atmosféricas. Nosotros ahora estamos experimentando con las Log-periodic, y movidas por un pequeño rotor. Todo lo anterior va en.relación con la distancia que desees cubrir.
Suerte con tus experiencias, ánimo, verás como lo logras, y si necesitas ayuda, siempre trataremos de ayudarte con lo que sepamos. Al Final todo o casi todo se alcanza, mi satisfacción y así como la de otros muchos, es la de poner nuestro pequeño granito de arena es pos. de la Radioafición, desde aquí GRACIAS a todos los que aportaron con sus páginas electrónicas a Internet, sus conocimientos.

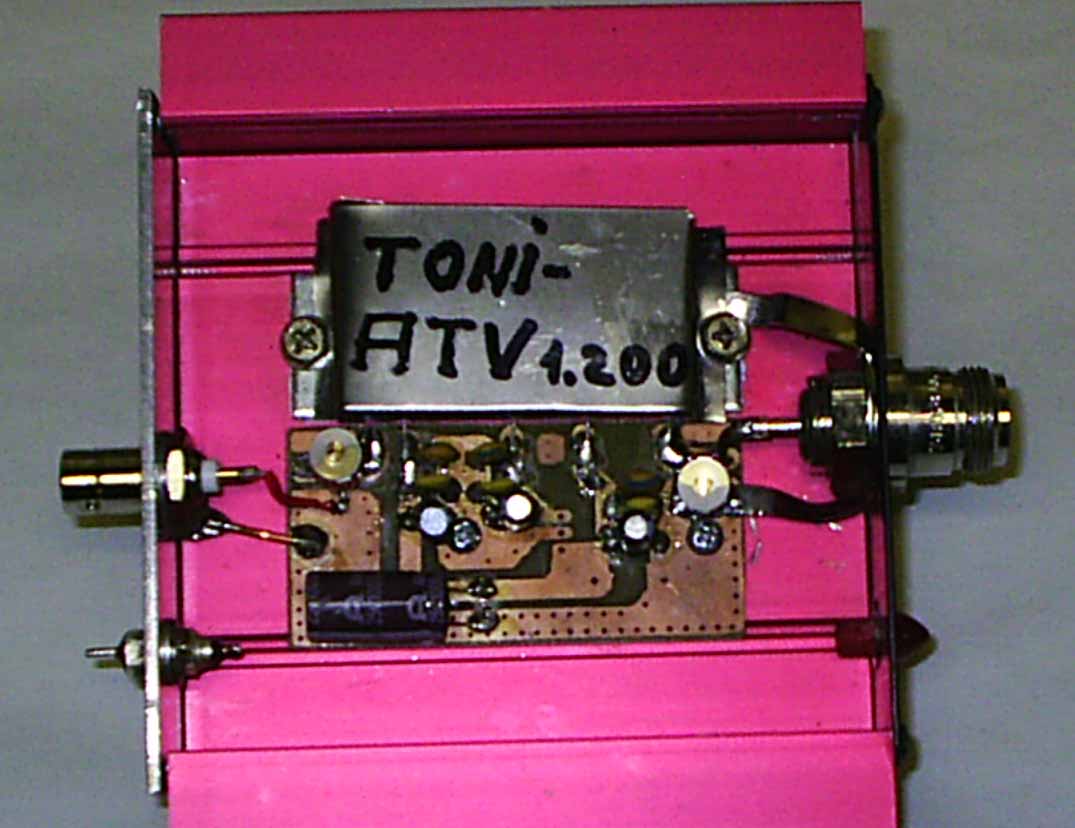

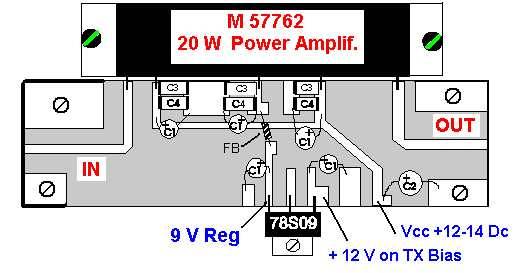

Este es uno de los amplificadores de 1.200 Mhz que estoy construyendo, con el híbrido M 57762, el cuál dependiendo de la excitación puede dar hasta unos 20 watios, puedes poner el M 57715, que da 1,5 watios. Pero hay tener muy en cuenta, el que las perdidas en conectores, reles y cable, no te asegura que estos 20 watios lleguen a la antena, hay que cuidar mucho los detalles y la instalación para obtener los máximos resultados posibles.

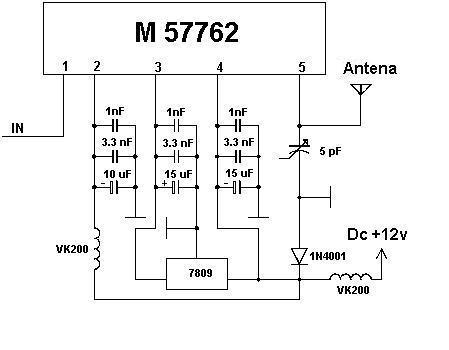

Esquema del amplificador lineal con el M 57762

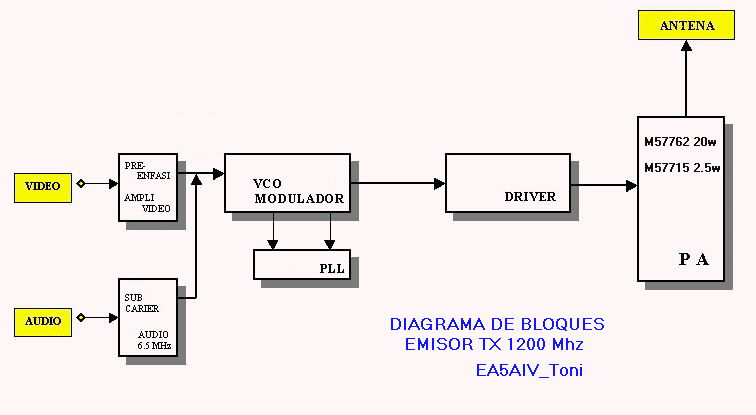

Este es el emisor, que acabo de finalizar, consta de emisor sintetizado con frecuencias configurables por microswits, del amigo Albert eb3gml, una etapa de conmutación por reles, y un paso final amplificador capaz de dar +10 watios, con regulación de potencia de salida y conmutable, y una fuente de alimentación incorporada a 220 v.
En el frontal se observa, el regulador de potencia, las entradas de audio y video, salida de 12 voltios DC para alimentación de la cámara, y los conmutadores que accionan los reles de Tx/Rx y cambio de la potencia de salida.
Fotos del emisor sintetizado de salida variable y unode los primeros emisores utilizados en los inicios de las pruebas de ATV.
Conforme vayamos realizando pruebas y consiguiendo objetivos los pondré en la Web para vuestra información.
73 s "Tnx" TONI
|
