Antena " DELTA LOOP "

Este tipo de antenas "Delta Loop" en forma de triángulo equilátero, tienen un excelente rendimiento, muchos Radioaficionados las usan para sus contactos a nivel nacional e incluso para largas distancia, sólo que hay que tener espacio suficiente para su ubicación, por sus dimensiones un tanto elevadas en comparación a los dipolos, etc, pero su alto rendimiento, bién merece la pena el poner una de ellas.

La delta loop es el oído biónico de las antenas de alambre y por su forma cerrada, es mucho menos dada a recoger estática y ruido de fuentes circundantes, y como nos dice su autor para cualquiera que desee trabajar DX, o cualquier faceta de la radio de hecho, es la frase "si no los escuchas, no los trabajas". Podemos tener 1 o 2 KW de potencia en nuestra antena que de nada nos va a servir si el ruido está en S9 y nuestro contacto está S3.

La forma del loop puede ser distorsionada o inclinada considerablemente sin afectar demasiado el desempeño de la antena, según mencionan Doug DeMaw W1FB y Lee Aurick W1SE en el artículo "The Full Wave Delta Loop at Low Height", publicado en QST de octubre 1984, lo cual la hace mucho mas atractiva que un dipolo o una vertical como antena para longitudes de onda grandes



Para DX, la forma más adecuada de colocar el loop es como describe DeMaw, con la punta del triángulo hacia arriba, y alimentarla en una esquina. Esto le proporciona al loop una polarización vertical y un ángulo de irradiación bajo.

Para colocar una Delta Loop en una torre, puede resultar útil la configuración de triángulo rectángulo, la cual es una distorsión de la configuración primera, y es alimentada también en una esquina.

Otras configuraciones, que proporcionan ángulos altos de irradiación y son útiles para trabajo local o regional son la configuración punta arriba/alimentación en punta, punta arriba/alimentación central, y punta abajo/alimentaci´n en punta. Estos proporcionan una polarización horizontal, lo cual puede ser útil para remover ruidos eléctricos de la recepción.

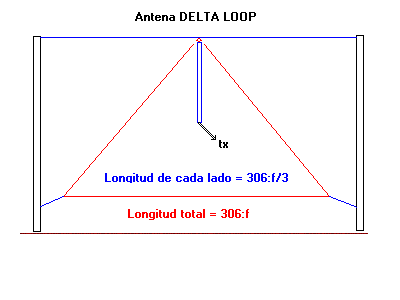

La formula para realizarte una de estas antenas es la siguiente:

306 : f = Longitud en metros, total del triángulo

306 = Constante fija

f = Frecuencia central que deseamos trabaje , en Mhz

La longitud resultante en metros, la divides por 3, te dara la longitud de cada lado del triángulo

Ejemplo: Queremos hacer una Delta Loop para la banda de 20 metros

L = 306:14,1 =21.70 metros, longitud total del triángulo

21,70:3 = 7,23 metros, longitud de cada lado del triángulo



La línea de 50 ohnmios puede ser acoplada a la Delta loop directamente, o dependiendo de la forma de ajuste puede ser necesario usar una combinación PL259-SO239, o una regleta de empalme para realizar la conexion de nuestro adaptador, y todo ello protegido con cinta vulcanizable, caja, etc., que vamos a realizar y que se describe mas abajo, con la linea de bajada al equipo. Se ha utilizado cable RG 59, que tiene un factor de velocidad de 0,66 aunque se puede utilizar otro tipo de cables pero de 75 ohnmios.

La impedancia de la Delta loop por naturaleza es de 100 ohnmios.

La forma más facil de utilizar este tipo de antena es con un acoplador , el cual muy facilmente nos puede reducir estos 100 ohnmios a los 50 que requieren nuestros equipos. También podríamos emplear un balún 2:1, el cual deberia darnos buen resultado.

Nota: Para los más exigentes existen otras formas de acople sin acoplador.

La primera de ellas es jugar con la colocación del punto de alimentación. Moviendo el punto a lo largo del cateto vertical (o inclinado en el caso de un delta no rectángulo) pudiendose lograr impedancias de 50 ohnmios, especialmente cuando la parte inferior del loop esta a más de media longitud de onda sobre el suelo. Este metodo, segun la experiencia del autor, es poco util para aquellos que no tenemos la posibilidad de colocar la Delta loop a más de media onda sobre el suelo, ya que se hace demasiado difícil, el poder bajar la impedancia hasta un punto optimo.

Segun DeMaw, se puede emplear tambien un alimentador de linea abierta para permitir que la Delta loop opere multibanda.



ADAPTADOR de Antena Delta Loop de 75 ohnmios al cable de bajada de 50 ohnmios al TX

Ahora deberemos calcular la longitud del adaptador que a de ser de 75 ohnmios, RG 59 o similar, para ello dividermos:

306 : f : 4 x 0,66 = longitud en metros del adaptador

Ejemplo: X = 306 : 14,1 = 21,70 : 4 = 5,42 x 0,66 = 3,58 metros

Como resultado tendremos un triángulo de 21,7 metros, de 7,23 metros por lado, en el vertice superior del triángulo alimentaremos el adaptador que tendra una longitud de 3,58 metros hecho con cable de 75 ohnmios y a partir de el conectaremos el cable coaxial de 50 ohnmios de bajada al TX.

-------------------------------------------------------------

Como se puede apreciar son muchos los interesados por esta magnifica antena Delta Loop, sus diferentes variantes, como las que nos ofrecen algunos RadioAficionados a continuacion.....

Delta Loop para 50 Mhz de DL5DB



Antena Delta Loop ROTATIVA para 6 metros es el proyecto de KK5ID, podemos ver el diseño en su web.



Otro Diseño de Delta Loop es el nos ofrece "Yukon John", KL7JR, donde muestra una 28 and 24 Mhz Limited Space 3/4 Wave Delta Loop



Reisenauer John, Jr. KL7JR nos presenta una Easy to Install Vertical Loop for 80-6 Meters, extraido del trabajo presentado por "Steve Ford, WB8IMY" en la revista QST de (mayo del 2002 )


Ismar - PT7NDU - desde Fortaleza - Brasil, nos presenta otra Delta Loop para 10 -15-20 y 40 metros



Antena DELTA LOOP - Onda completa (Full Wave) Projeto de : PU1LHP / Bira

---------------------------------------------------------------------------------------------------------------

COAXIAL tipo RG 59 B/U / NORMA: MIL C17

- DESCRIPCIÓN: Alambre de cobre duro, aislación PE sólido, pantalla de Cobre trenzado, revestimiento de PVC, impedancia 75 ohnmios. Velocidad: 0.66

- USOS: Para bajadas de antena de TV y FM. Conexiones para terminales de video.

Tabla de Coaxiales RG

Tipo Impedancia ohm Nucleo dielectrico Diametro Trenzado Velocidad
   tipo    [in] [mm] [in] [mm]
RG-6/U 75 1.0 mm Solido PE 0.185 4.7 0.332 8.4 doble 0.75
RG-6/UQ 75 Solido PE 0.298 7.62
RG-8/U 50 2.17 mm Solido PE 0.285 7.2 0.405 10.3
RG-9/U 51 Solido PE 0.420 10.7
RG-11/U 75 1.63 mm Solido PE 0.285 7.2 0.412 10.5 0.66
RG-58 50 0.9 mm Solido PE 0.116 2.9 0.195 5.0 simple 0.66
RG-59 75 0.81 mm Solido PE 0.146 3.7 0.242 6.1 simple 0.66
RG-62/U 92 Solido PE 0.242 6.1 simple 0.84
RG-62A 93 ASP 0.242 6.1 simple
RG-174/U 50 0.48 mm Solido PE 0.100 2.5 0.100 2.55 simple
RG-178/U 50 7x0.1 mm Ag pltd Cu clad Steel PTFE 0.033 0.84 0.071 1.8 simple 0.69
RG-179/U 75 7x0.1 mm Ag pltd Cu PTFE 0.063 1.6 0.098 2.5 simple 0.67
RG-213/U 50 7x0.0296 en Cu Solido PE 0.285 7.2 0.405 10.3 simple 0.66
RG-214/U 50 7x0.0296 en PTFE 0.285 7.2 0.425 10.8 doble 0.66
RG-218 50 0.195 en Cu Solido PE 0.660 (0.680?) 16.76 (17.27?) 0.870 22 simple 0.66
RG-223 50 2.74mm PE Foam .285 7.24 .405 10.29 doble
RG-316/U 50 7x0.0067 in PTFE 0.060 1.5 0.102 2.6 simple

PE es Polietileno - PTFE es Politetrafluoroetileno - ASP es Espacio de Aire de Polietileno

Otros tipos de cables

Tipo Impedancia ohm Nucleo dielectrico diametro Trenzado Velocidad
tipo [in] [mm] [in] [mm]
H155 50 0.79
H500 50 0.82
LMR-195 50
LMR-200 HDF-200 CFD-200 50 1.12 mm Cu PF CF 0.116 2.95 0.195 4.95 0.83
LMR-400 HDF-400 CFD-400 50 2.74 mm Cu y Al PF CF 0.285 7.24 0.405 10.29 0.85
LMR-600 50 4.47 mm Cu y Al PF 0.455 11.56 0.590 14.99 0.87
LMR-900 50 6.65 mm BC tubo PF 0.680 17.27 0.870 22.10 0.87
LMR-1200 50 8.86 mm BC tubo PF 0.920 23.37 1.200 30.48 0.88
LMR-1700 50 13.39 mm BC tubo PF 1.350 34.29 1.670 42.42 0.89



Tabla de caracteristicas de los principales cables coaxiales y atenuaciones en dB por 100 metros

Características de los Cables Coaxiales
Coaxial Ohm Factor Veloc Aislan. Dieléc. Tensión Máx RMS pF Por Metro
Atenuación en decibelios por cada 100 mts
10 Mhz 50 Mhz 100 mhz 200 Mhz 400 Mhz 1 Ghz 3 Ghz Diam. en mm
RG-5 50 0,66 Esp PE -------- 93,50 2,72 6,23 8,85 13,50 19,40 32,15 75,50 8,30
RG-6 75 0,66 Esp PE -------- 61,60 2,72 6,23 8,85 13,50 19,40 32,15 75,50 8,50
RG-8 52 0,66 PE 4.000 97 1,80 4,27 6,23 8,86 13,50 26,30 52,50 10,30
RG-9 51 0,66 PE 4.000 98 2,17 4,92 7,55 10,80 16,40 28,90 59,00 10,70
RG-10 52 0,66 -------- -------- 100 1,80 4,25 6,25 8,85 13,50 26,30 52,50 12,00
RG-11 75 0,66 Esp PE 4.000 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 10,30
RG-12 75 0,66 PE 4.000 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 12,00
RG-13 74 0,66 -------- -------- 67 2,18 5,25 7,55 10,80 15,80 25,60 54,00 10,70
RG-14 52 0,66 -------- -------- 98,40 1,35 3,28 4,60 6,55 10,20 18,00 41,00 13,90
RG-17 52 0,66 PE 11.000 67 0,80 2,05 3,15 4,90 7,85 14,40 31,10 22,10
RG-18 52 0,66 -------- -------- 100 0,80 2,05 3,15 4,90 7,85 14,40 31,10 24,00
RG-19 52 0,66 -------- -------- 100 0,55 1,50 2,30 3,70 6,05 11,80 25,30 28,50
RG-20 52 0,66 -------- -------- 100 0,55 1,50 2,30 3,70 6,05 11,80 25,30 30,40
RG-21 53 0,66 -------- -------- 98 14,40 30,50 47,70 59,00 85,30 141,00 279,00 8,50
RG-34 75 0,66 -------- -------- 67 1,05 2,79 4,60 6,90 10,80 19,00 52,50 15,90
RG-35 75 0,66 -------- -------- 67 0,80 1,90 2,80 4,15 6,40 11,50 28,20 24,00
RG-55 53,50 0,66 PE 1.900 93 3,94 10,50 15,80 23,00 32,80 54,10 100,00 5,30
RG-58 50 0,66 PE 1.900 93 4,60 10,80 16,10 24,30 39,40 78,70 177,00 5,00
RG-59 73 0,66 PE 600 69 3,60 7,85 11,20 16,10 23,00 39,40 87,00 6,20
RG-74 52 0,66 -------- -------- 98 1,35 3,28 4,59 6,56 10,70 18,00 41,00 15,70
RG-122 50 0,66 -------- -------- ------ 5,58 14,80 23,00 36,10 54,10 95,10 187,00 4,10
RG-142 50 0,70 PTFE 1.900 96 3,60 8,85 12,80 18,50 26,30 44,25 88,60 4,90
RG-174 50 0,66 PTFE 1.500 101 12,80 21,70 29,20 39,40 57,40 98,40 210,00 2,60
RG-177 50 0,66 -------- -------- ------ 0,70 2,03 3,12 4,92 7,85 14,40 31,20 22,70
RG-178 50 0,69 -------- -------- ------ 18,40 34,50 45,90 63,30 91,90 151,00 279,00 1,90
RG-179 75 0,69 -------- -------- ------ 17,40 27,90 32,80 41,00 52,50 78,70 144,00 2,50
RG-180 95 0,69 -------- -------- ------ 10,80 15,10 18,70 24,90 35,50 55,80 115,00 3,70
RG-187 75 0,69 -------- -------- ------ 17,40 27,90 32,80 41,00 52,50 78,70 144,00 2,80
RG-188 50 0,69 -------- -------- ------ 19,70 31,50 37,40 46,60 54,80 102,00 197,00 2,80
RG-195 95 0,69 -------- -------- ------ 10,80 15,10 18,70 24,90 35,40 55,80 115,00 3,90
RG-196 50 0,69 -------- -------- ------ 18,40 34,50 45,20 62,30 91,90 151,00 279,00 2,00
RG-212 50 0,66 -------- -------- ------ 2,72 6,23 8,86 13,50 19,40 32,20 75,50 8,50
RG-213 50 0,66 PE 5.000 101 1,80 4,30 6,25 8,85 13,50 26,30 52,50 10,30
RG-214 50 0,66 PE 5.000 101 2,15 4,95 7,55 10,80 16,40 28,90 59,00 10,80
RG-215 50 0,66 PE 5.000 101 1,80 4,30 8,20 8,85 13,50 26,30 52,50 10,30
RG-216 75 0,66 PE 5.000 67 2,15 5,25 7,55 10,80 15,80 25,60 54,10 10,80
RG-217 50 0,66 -------- -------- ------ 1,35 3,30 4,60 6,55 10,20 18,00 40,50 13,80
RG-218 50 0,66 -------- -------- 96 0,80 2,05 3,10 4,90 7,85 14,40 31,20 22,10
RG-219 50 0,66 -------- -------- ------ 0,80 2,05 3,10 4,90 7,85 14,40 31,20 24,00
RG-220 50 0,66 -------- -------- 96 0,55 1,50 2,30 3,70 6,10 11,80 25,50 28,50
RG-221 50 0,66 -------- -------- ------ 0,55 1,50 2,30 3,70 6,10 11,80 25,50 30,40
RG-222 50 0,66 -------- -------- ------ 14,40 30,50 42,70 59,10 85,30 141,00 279,00 8,50
RG-223 50 0,66 PE 1.900 101 3,95 10,50 15,80 23,00 32,80 54,10 100,00 5,40
RG-302 75 0,69 -------- -------- ------ 1,50 4,00 10,80 15,40 22,60 41,90 85,25 5,30
RG-303 50 0,69 -------- -------- ------ 3,61 8,86 12,80 18,50 26,30 44,30 88,60 4,30
RG-316 50 0,69 -------- -------- ------ 19,70 31,50 37,40 46,60 54,80 102,00 197,00 2,60
NOTAS PE = Polietileno
  Esp.PE = Espuma de Polietileno
PTFE = Teflón (Politetrafluoroetileno)
RG-214 y RG-223 = Con doble protección (Doble apantallado)



------------------------------------------------------------

Hay Radioaficionados que hacen lo siguiente, y es acoplar cable de 50 ohnmios directamente a la Delta loop y es utilizando coaxial RG-58 de 50 ohms.

Veamos un ejemplo para una Delta loop para 40 metros, (7.080 ), donde solo calcula la longitud desde la Delta loop al equipo (TX).

Tenemos que el largo del coaxial será Lc = (300/2) / 7.080) x 0.625 = 13.77 mts. Donde : 300 es el factor de velocidad de la luz, pero como la linea de alimentación debe de ser media onda dividimos entre 2 y posteriormente el resultado lo dividimos entre la frecuencia de uso ( f ) y el resultado final lo multiplicamos por el factor de velocidad del cable coaxial que utilizaremos dando como resultado ( 13.77 mts.)

----------------------------------------------------

Ahora bién, de este tipo de antenas tiene sus variantes como se ha descrito mas arriba, en las que se puede obviar el adaptador, se puede alimentar por otro punto distinto del vertice y que no sea el superior, por el centro de uno de los lados, etc.

La imaginación y sus resultados, son impredecibles en la construcción y diseño de antenas, la resonancia es uno de los principales objetivos a conseguir. La orientación es algo muy importante, se puede poner colgada en vertical, sujeta del vertice. Incluso en horizontal con dos puntos de sujección lateral, en este caso una idea realizada por algunos, es el poner un tubo de PVC sujeto de nuestro mastil o torre, de la misma longitud que un lado, y colgada con 2 cabos de nylon los extremos del PVC, luego se introduce el cable por su interior, con lo que podemos darle cierta inclinacion y directividad. Cuando se le da cierta inclinación respecto al plano de tierra, ( suele denominarse a esta forma "Calienta nubes", muy util para trabajo local).

Variantes de DELTA LOOP

De la Delta Loop hay muchas variantes, desde la ECO art 72, una direcional para 10-15-20 m se pueden ver sus caracteristicas en ECO ANTENNE es una antena que ha tenido poco exito entre los radioaficionados, bien por su tamaño, peso y dimensiones un tanto elevadas, o porque no ha calado en el mundo de la radioaficion. Este modelo de antena Moonraker. la expone en su web



Otra antena con caracteristicas similares, aunque ya fuera del mercado su fabricante, fue la Lightning Bolt Quad Model 32MCD-WB, con forma similar a una Quad, pero con forma de triangulo, aunque parece que este fabricante ha dejado un poco de lado la radioaficion, Lightningbolt antennas



Aqui tenemos un Links de la Web de OLIVIER, donde nos muestra unos diseños propios, acerca de sus trabajos sobre la antena DELTA LOOP. Los interesados por esta magnifica antena y sus variantes sobre el prototipo original. Olivier muestra un apilamiento de VHF 2 x 5 elementos para la banda de 144 MHz, asi como un software para modelar vuestro propio diseño Delta, en donde solo teneis que Introducir la frecuencia deseada, mas..... un magnifico trabajo que nos aporta OLIVIER, para los interesados sobre este tipo de antenas, la DELTA LOOP.

Los contenidos de esta sección dedicada a la Delta LOOP son dirigidos por Olivier 14OR004
