Mes deux premiers CV home-made fonctionnent bien mais l'interlame est un peu resserré, je donc parti cette fois sur un modèle un peu plus QRO avec un interlame de 1.6mm. J'aurai pu faire plus gros
mais çà aurait été prétentieux pour ma petite station home-made et ses 30 watts HF. La technique d'usinag utilisée est la même.
Toujours dans la bidouille à petit coût j'ai utilisé des matériaux qu'on peut facilement trouver dans le commerce: plaque d'alu épaisseur 0.8mm, tige filetée M5, tube alu Ø8mm, plaque de découpe utilisée en cuisine.
------------------------------------------------------------------------------- Etude -------------------------------------------------------------------------------

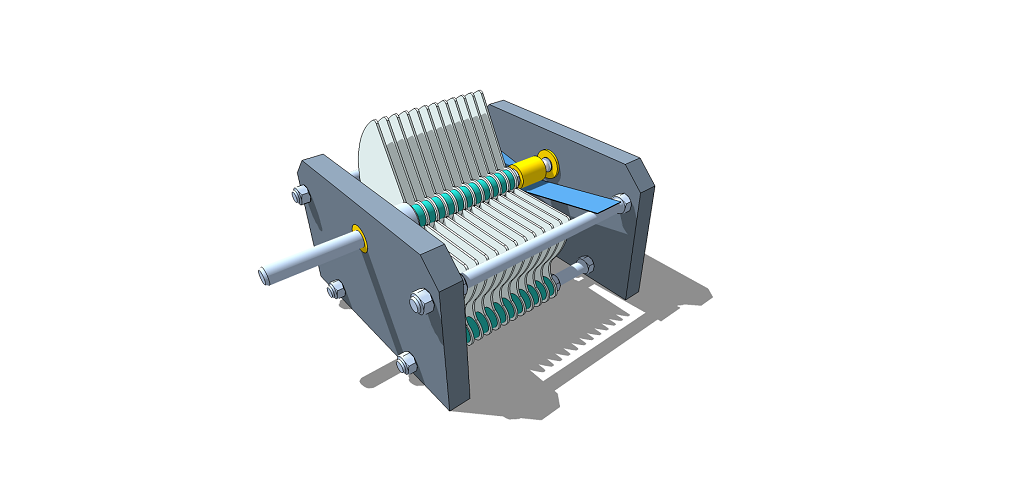

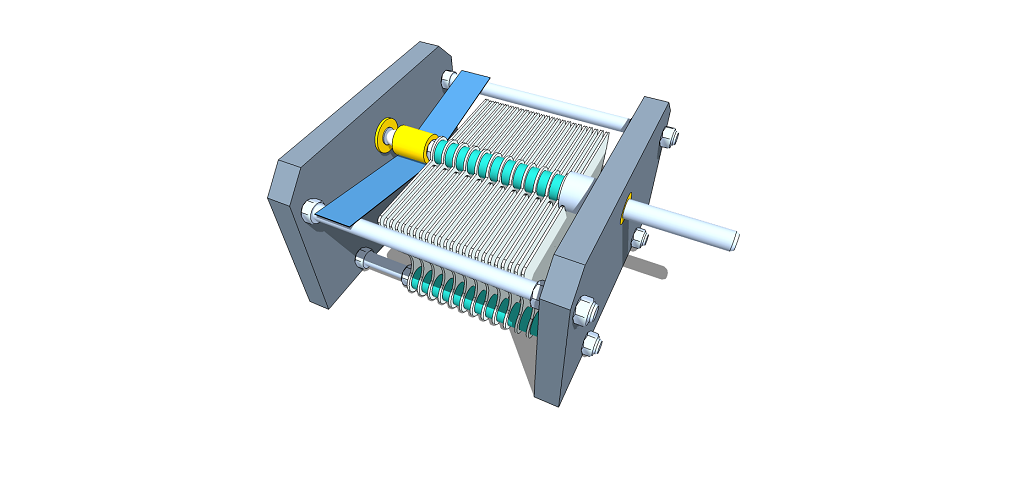

A quoi il ressemblera, à ce stade le nombre de lames est encore à définir:
------------------------------------------------------------------------------- Usinage -------------------------------------------------------------------------------

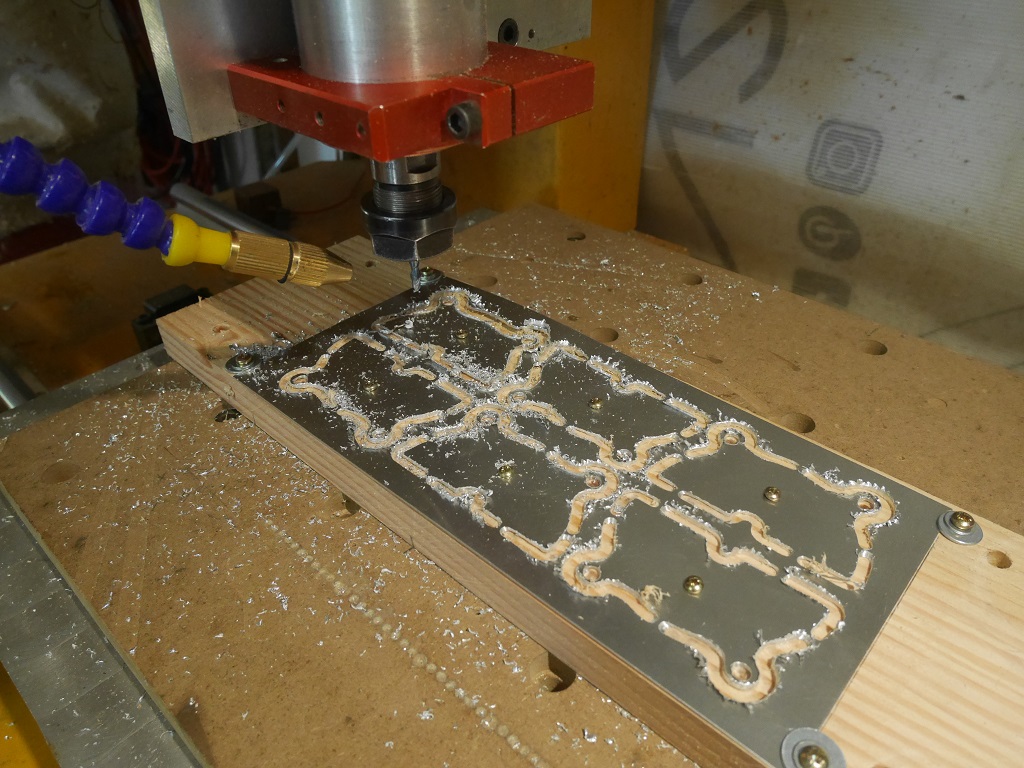

Découpe des lames à la cnc dans de la tôle d'alu de 0.8mm. J'ai eu quelques soucis de finition avec les premières, dus à la mauvaise qualité de l'alu de GSB qui était de la vraie guimauve, la fraise repoussant plus le métal qu'il ne le coupait. En plus du bridage du brut d'alu chaque lame est vissée en son centre sur le martyr en bois, le trou Ø3 occasionné ne portera pas à conséquence sur la valeur finale du CV et sera bien utile pour l'alignement des lames lors de l'assemblage:

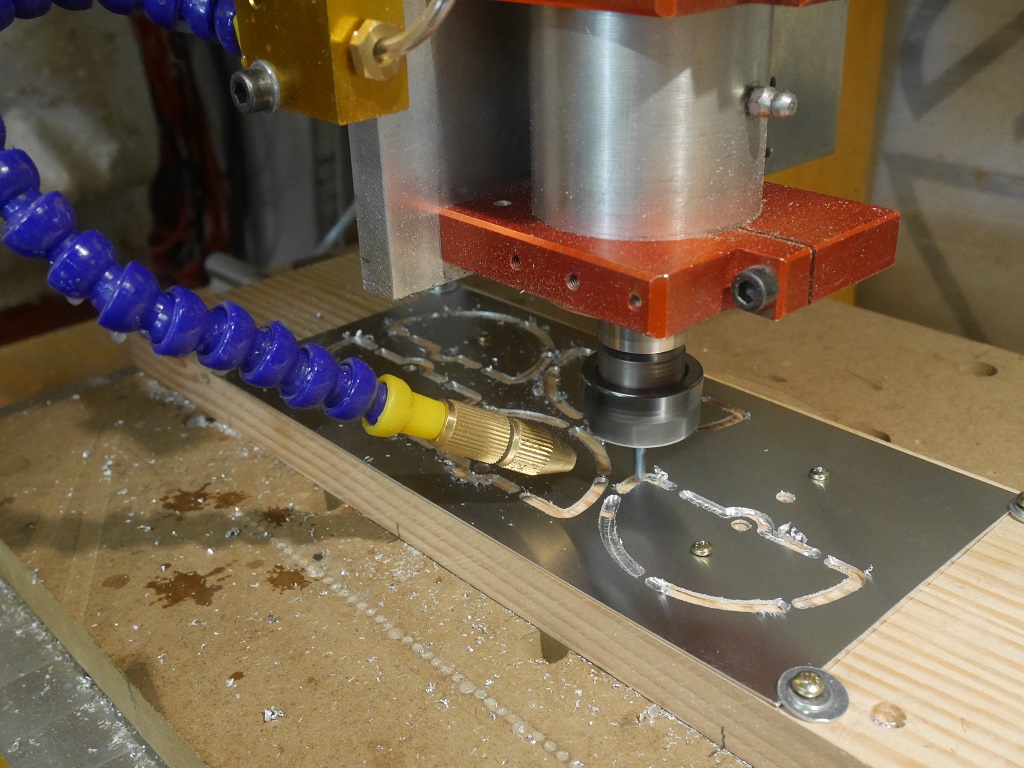

Pour les plaques suivantes j'ai adapté les vitesses de coupe et d'avance, dirigé un gros jet d'air comprimé pour refroidir la zone de coupe et çà c'est mieux passé.

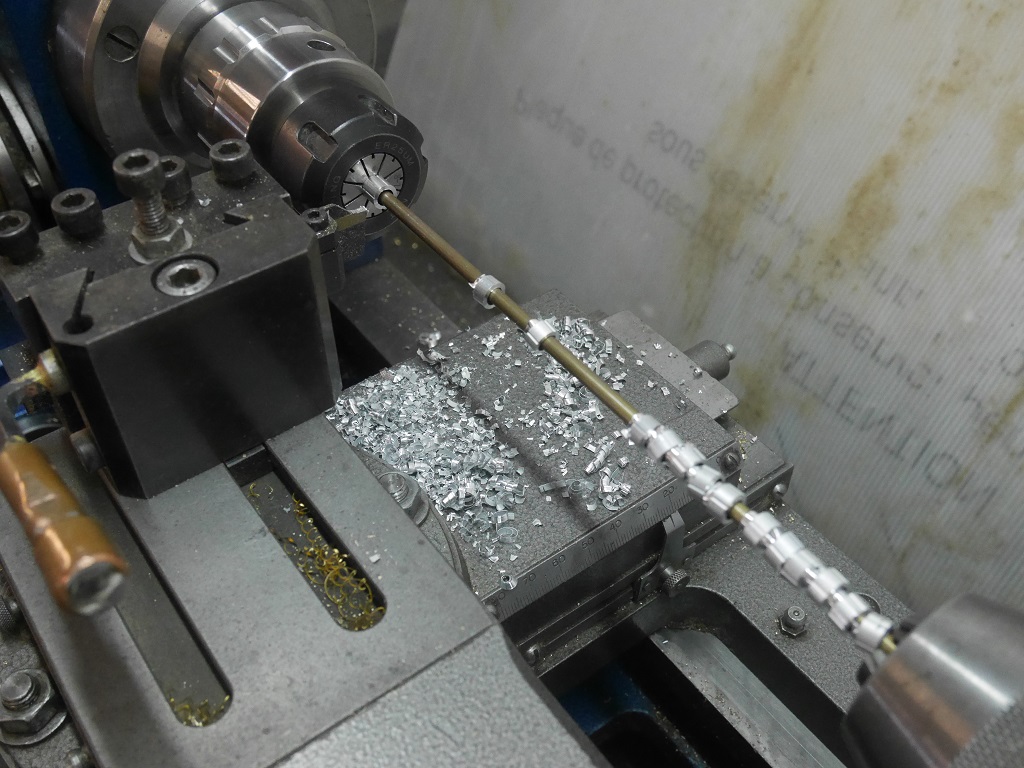

Tronçonnage des entretoises dans un tube alu acheté en GSB.
------------------------------------------------------------------------- Assemblage et tests -------------------------------------------------------------------------

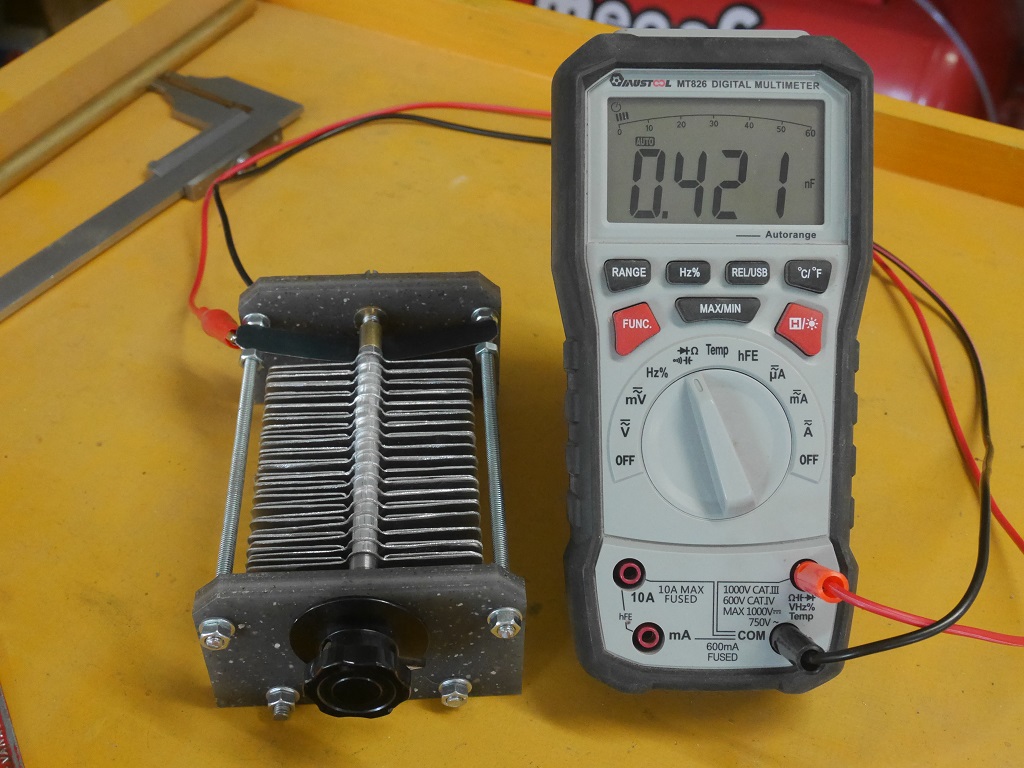

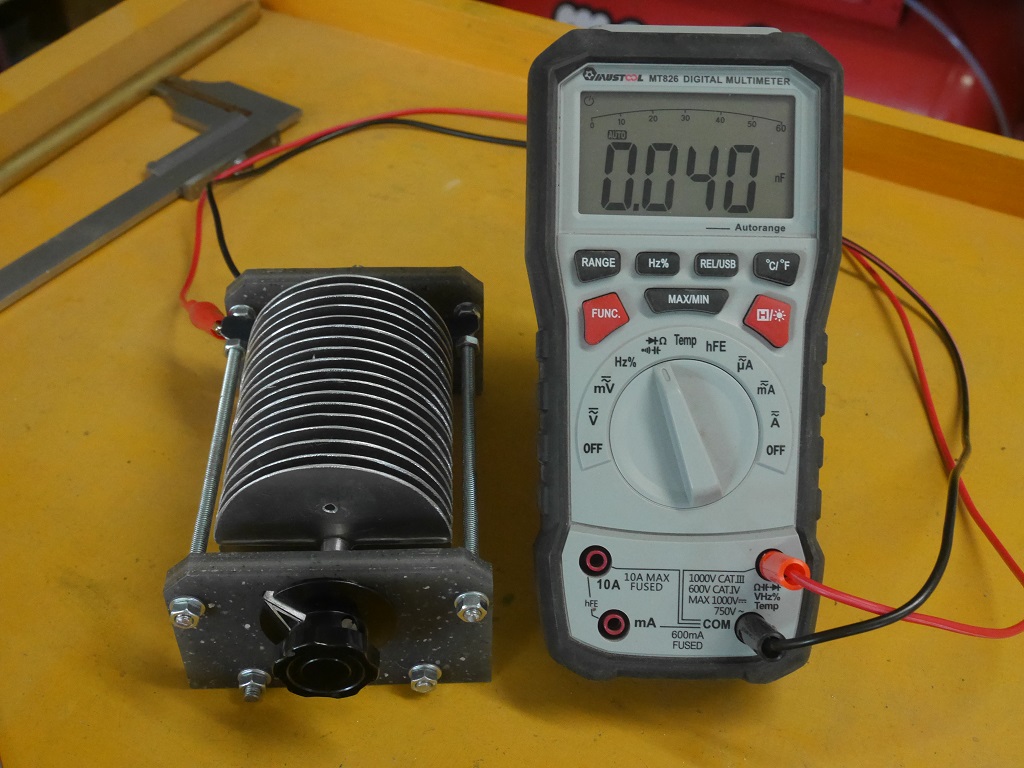

Le premier CV assemblé, capacité de 40 à 420pf avec 18 lames mobiles et 18 fixes:
A coté de son petit frère:
Fichiers .stl du CV
