- Self à roulette home-made -


" Si tu ne trouves pas ce dont tu as besoin, fabrique-le. "
(Ce con de Fucius)



La plupart des gens à qui je parle de self à roulette me regardent d'un drôle d'air et pensent de suite à une galéjade type marteau à bomber les vitres, lime à épaissir et autre niveau à bulle fixe. Même certains radioamateurs...
Ce composant devenant de plus en plus rare et onéreux, précieux pour la construction de nos boites d'accord, j'ai voulu voir si c'est réalisable facilement par un amateur. Petit bricolage sans prétentions qui sera mené avec des matériaux courants, tube PVC de plomberie et du fil électrique 2.5mm² dénudé pour les spires. Il est évident que le cuivre, matériau maléable s'il en est, n'est pas l'idéal pour une self devant subir les nombreux aller-retours d'une roulette en laiton, mais je n'ai rien d'autre sous la main pour l'instant et ce n'est là qu'un petit prototype pour m'amuser à construire un truc nouveau. A la rigueur pour un OM comme moi qui vais me câler une fois pour toutes sur la bande CW du 40m, voire quelquefois sur le 80m çà pourrait faire l'affaire, mais pour le chasseur de DX qui change intensivement de fréquences ou de bandes les spires s'useraient trop vite et çà ne tiendrait qu'un temps.
Je vais en premier lieu construire ce petit prototype pour valider la technique de fabrication et me mettre ensuite à la recherche d'un matériau plus adapté pour les prochaines, peut-être du gros fil de fer galvanisé utilisé pour les clôtures.
Pour couvrir nos bandes HF j'ai choisi une inductance de 30µH, valeur utilisée généralement sur la plupart des selfs à roulettes existantes. Avec un mandrin Ø40 la self aurait été trop longue, j'ai opté pour un mandrin en tuyau PVC Ø50, le fil de 2.5mm² mesure Ø1,5mm avec un espacement entre spires de 1,5mm.

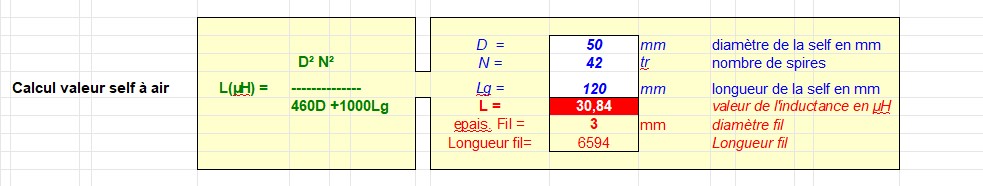

Pour 30µH: Ø50mm sur 120mm de long, 42 spires espacées de 1.5mm et prévoir environ 7m de fil 2.5mm².


Selfs

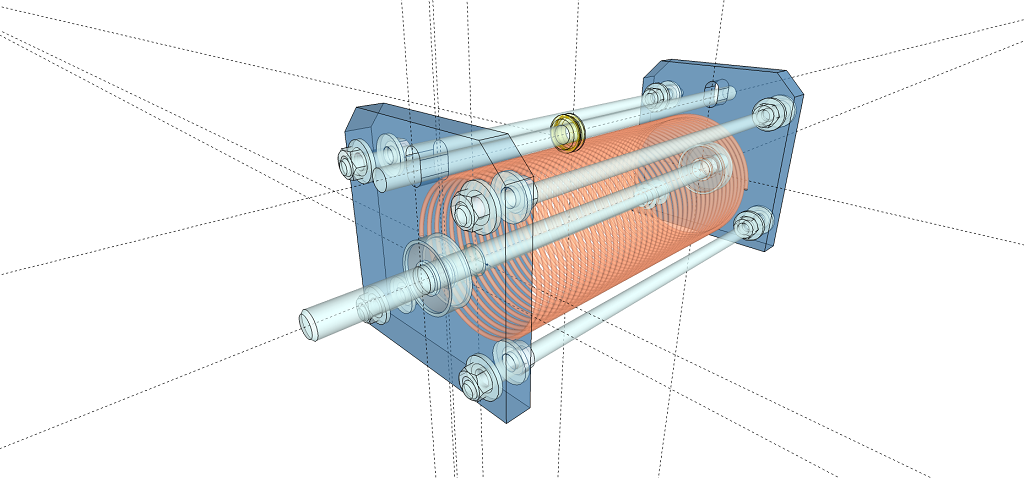

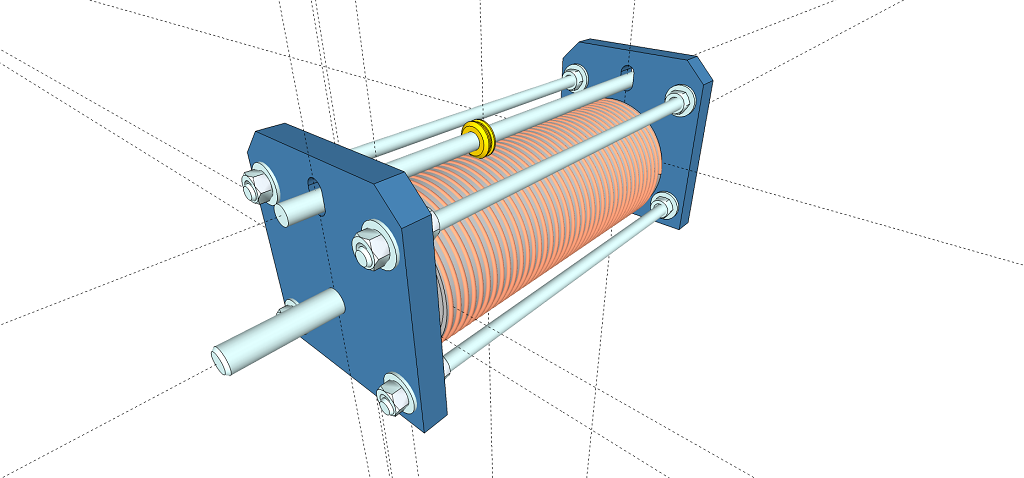

Avant toute chose une petite étude 3D.



Selfs

Axe Ø8mm monté sur deux roulements à billes de rollers.



Selfs

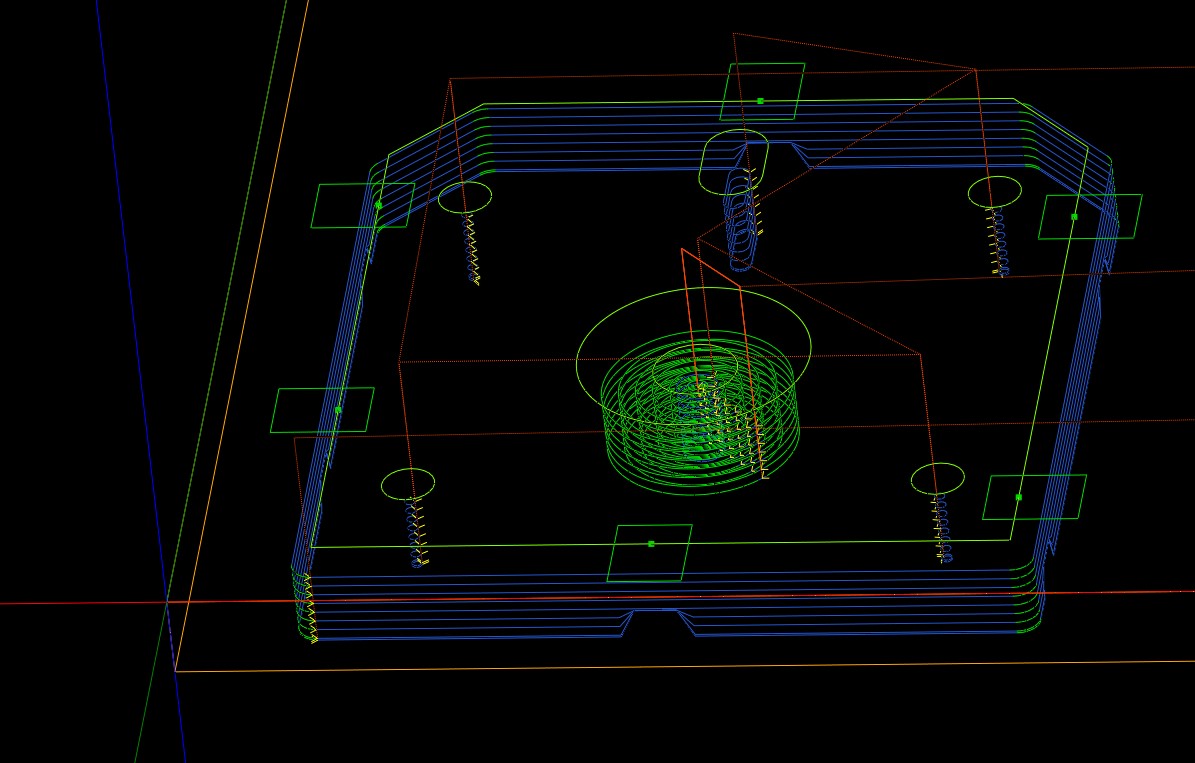

Définition des parcours d'outils pour l'usinage à la CNC des deux supports qui sont taillés dans une plaque de découpe de cuisine.



Selfs
Selfs

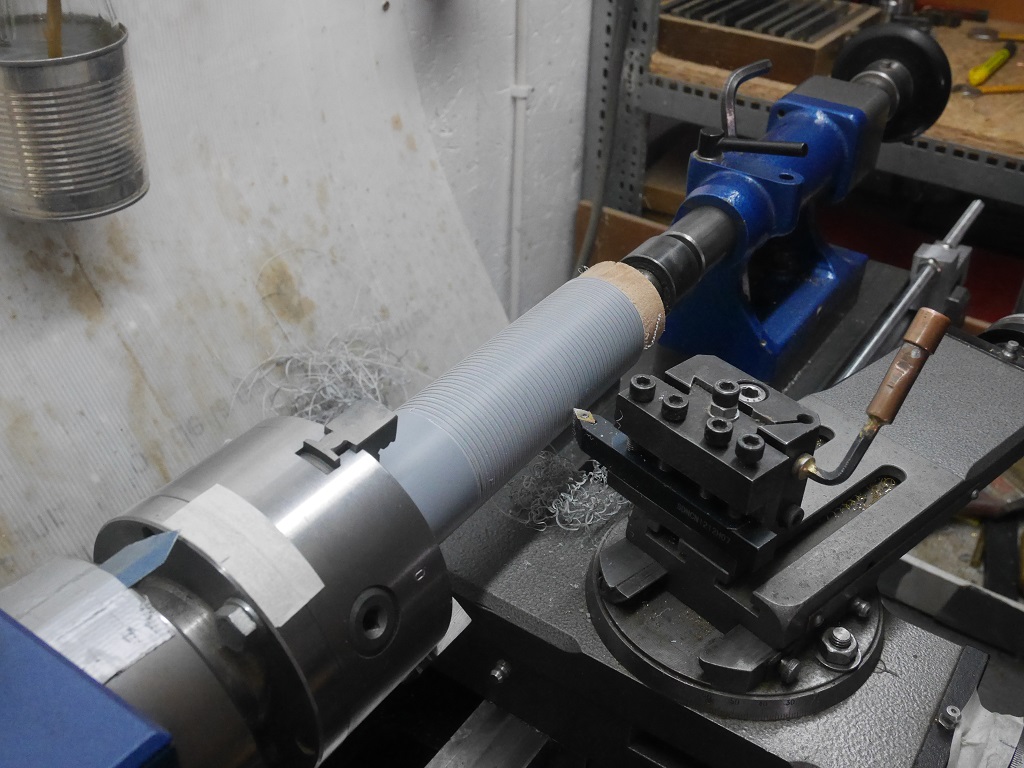

Usinage d'une rainure au pas de 3mm sur le tube PVC sur mon vieux tour CROUZET-VALENCE (même age que moi). Cette rainure servira à guider les spires et les maintenir en place sous l'action de la roulette.



Selfs

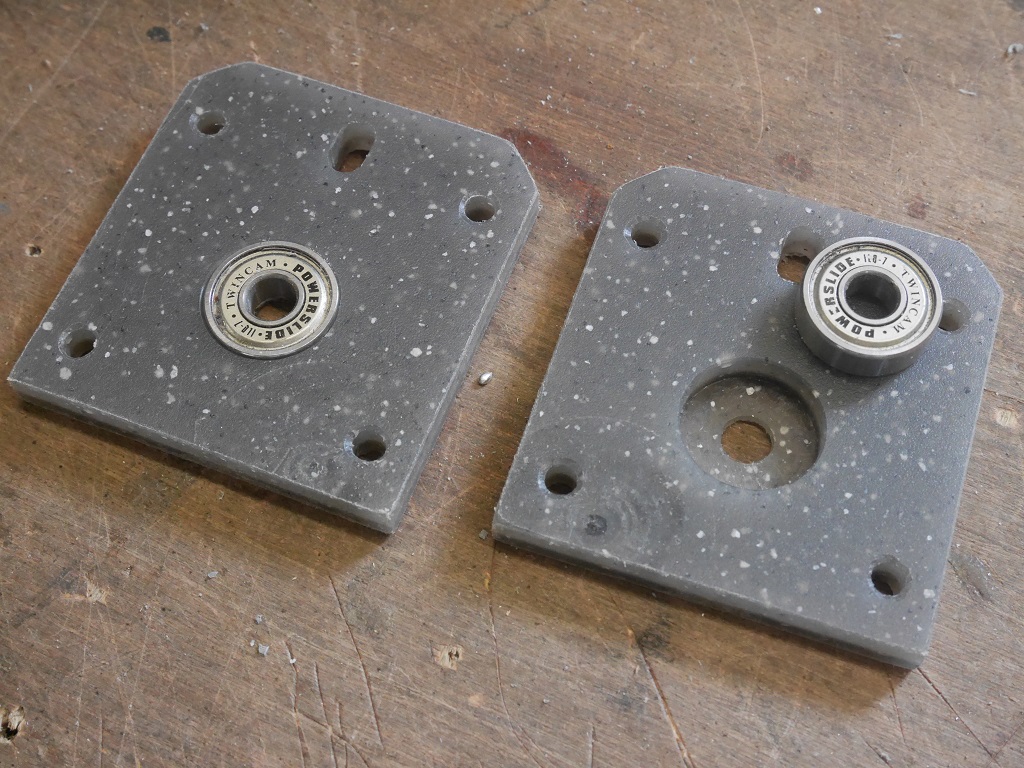

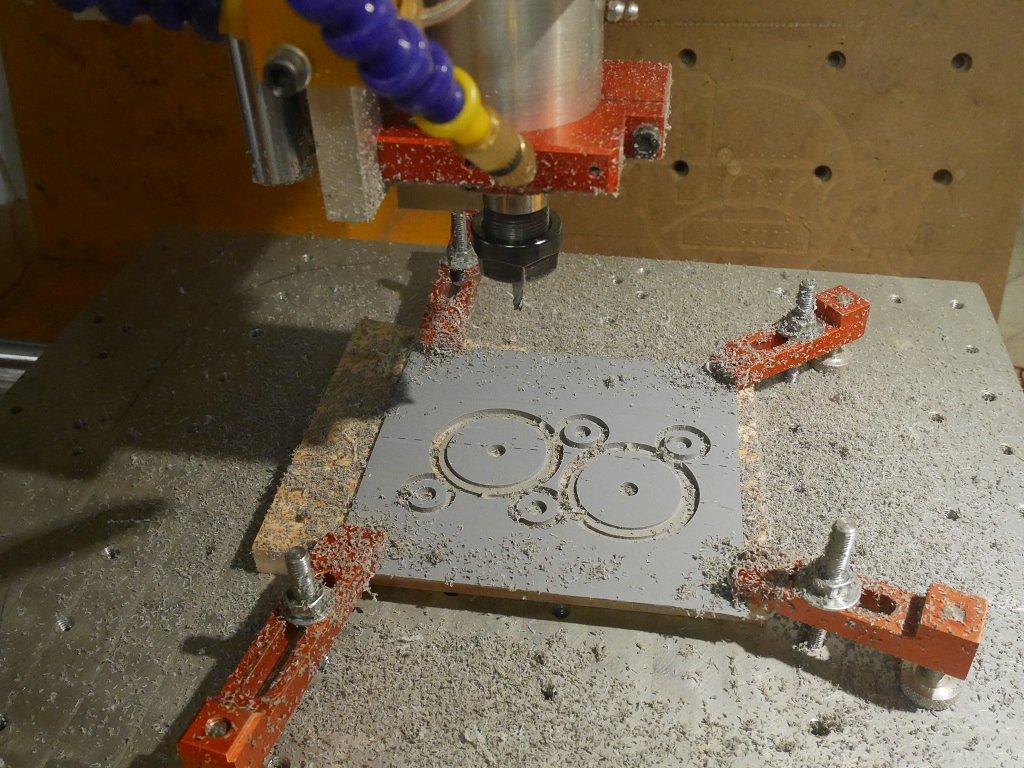

Les flasques du mandrin sur la CNC.



Selfs
Selfs

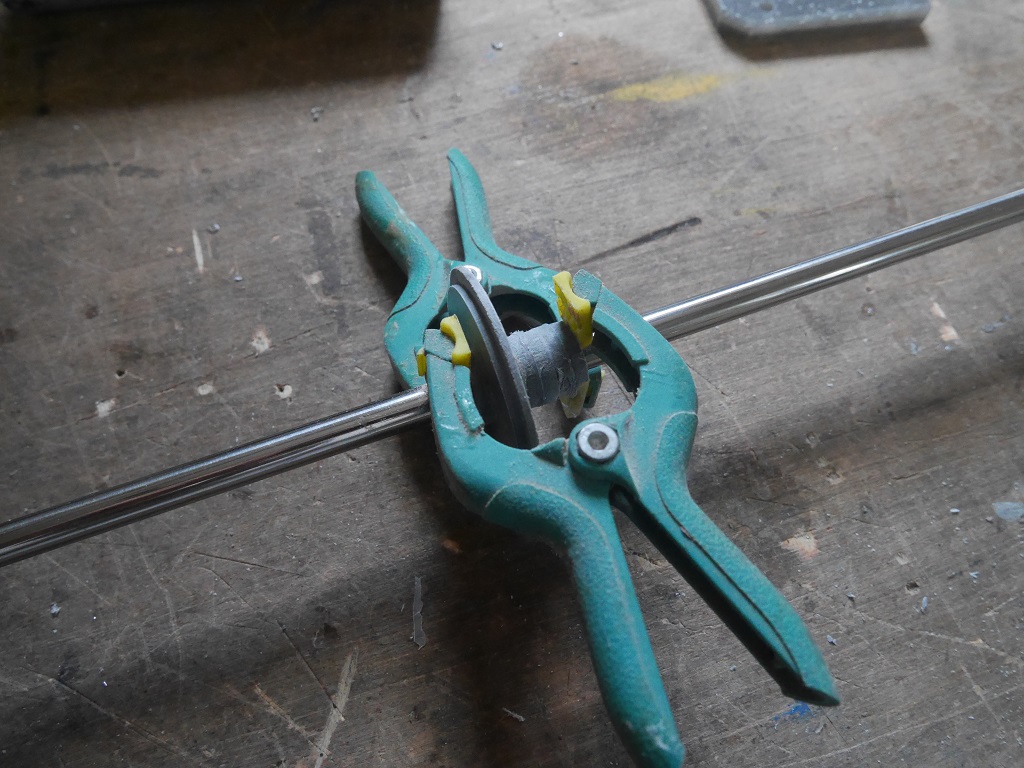

Tournage de la roulette dans un rond de laiton Ø12mm.



Selfs

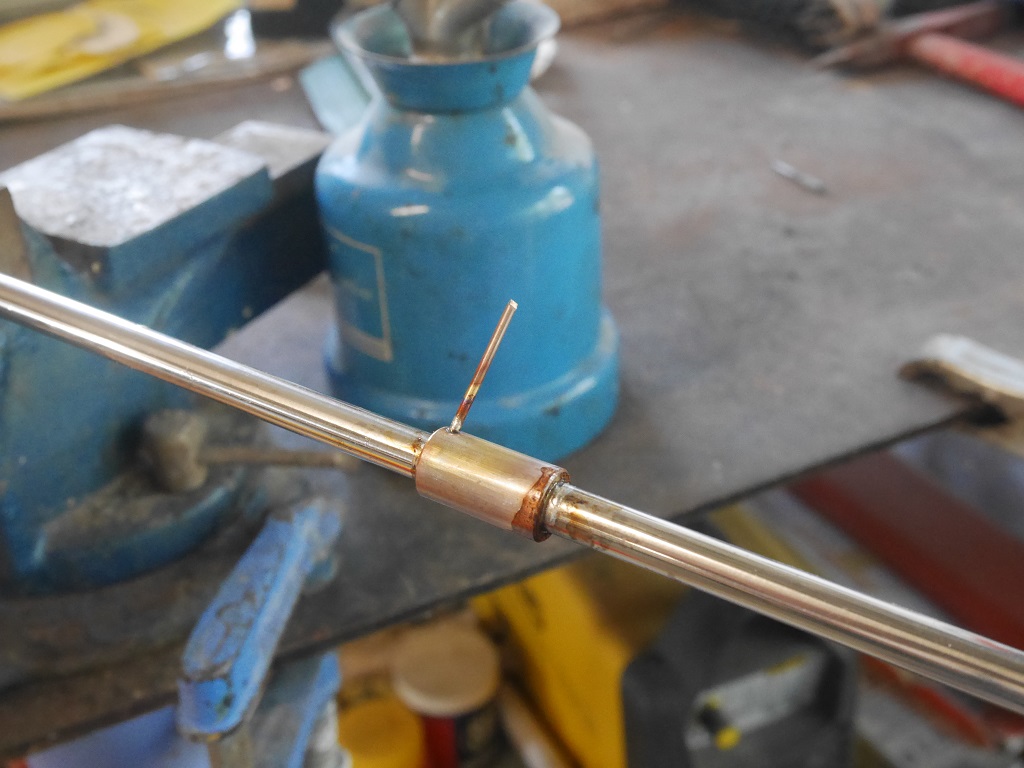

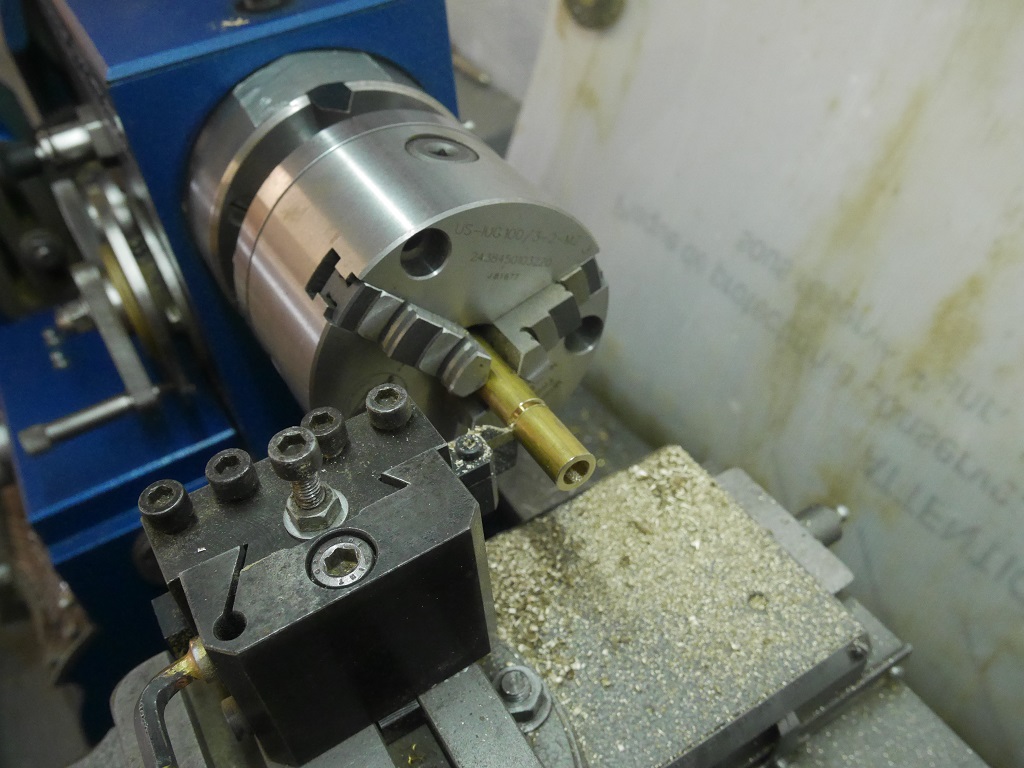

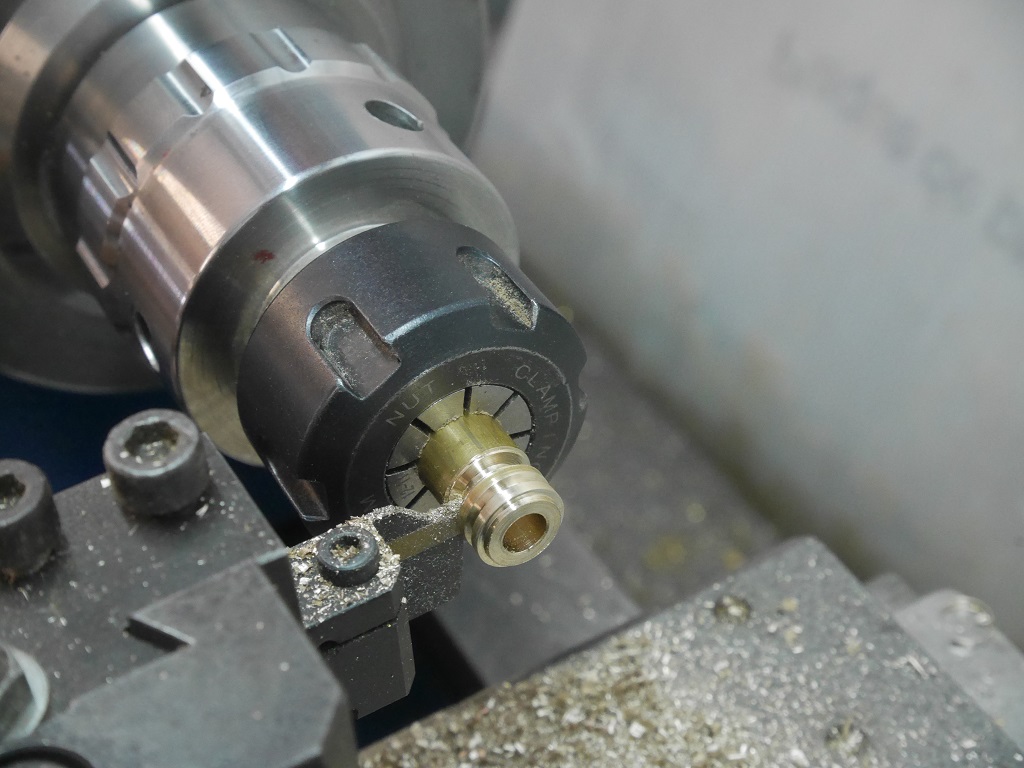

Détail de la réalisation du palier de curseur. Tourné dans un rond de laiton Ø12mm, il est ensuite soudé à l'étain sur l'axe central. Un petit perçage qui reçoit un morceau de fil 2.5mm² permettra d'y raccorder l'extrémité de la self.



Selfs
Selfs
Selfs

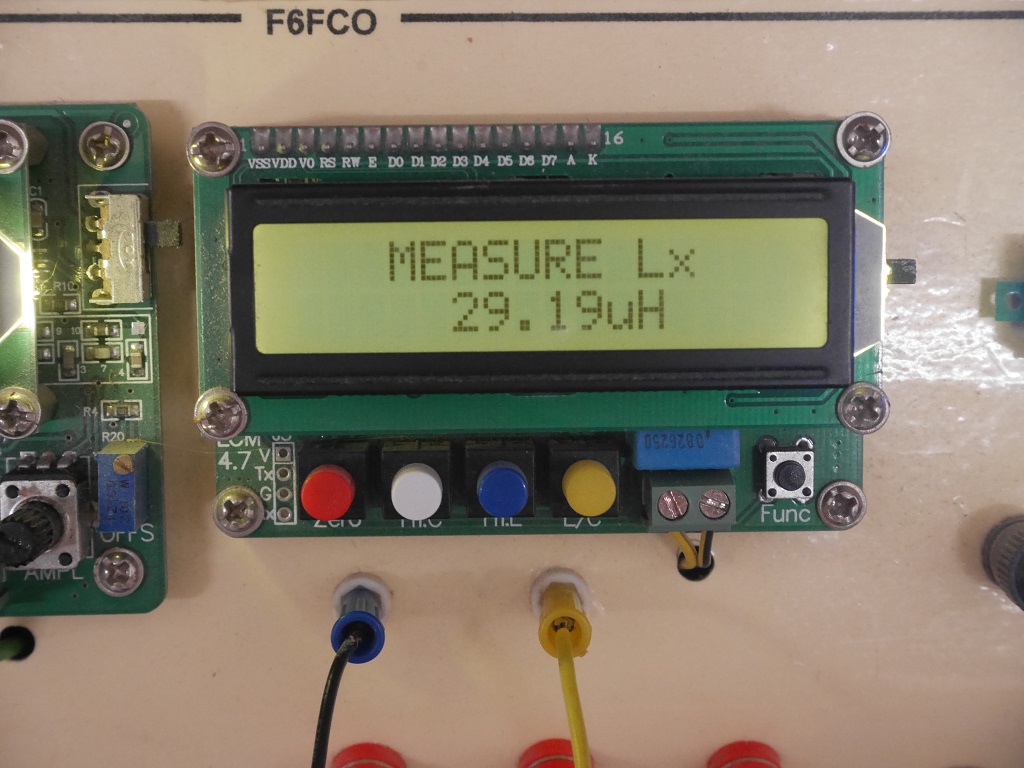

Inductance de 29.19µH, pas loin.



Selfs

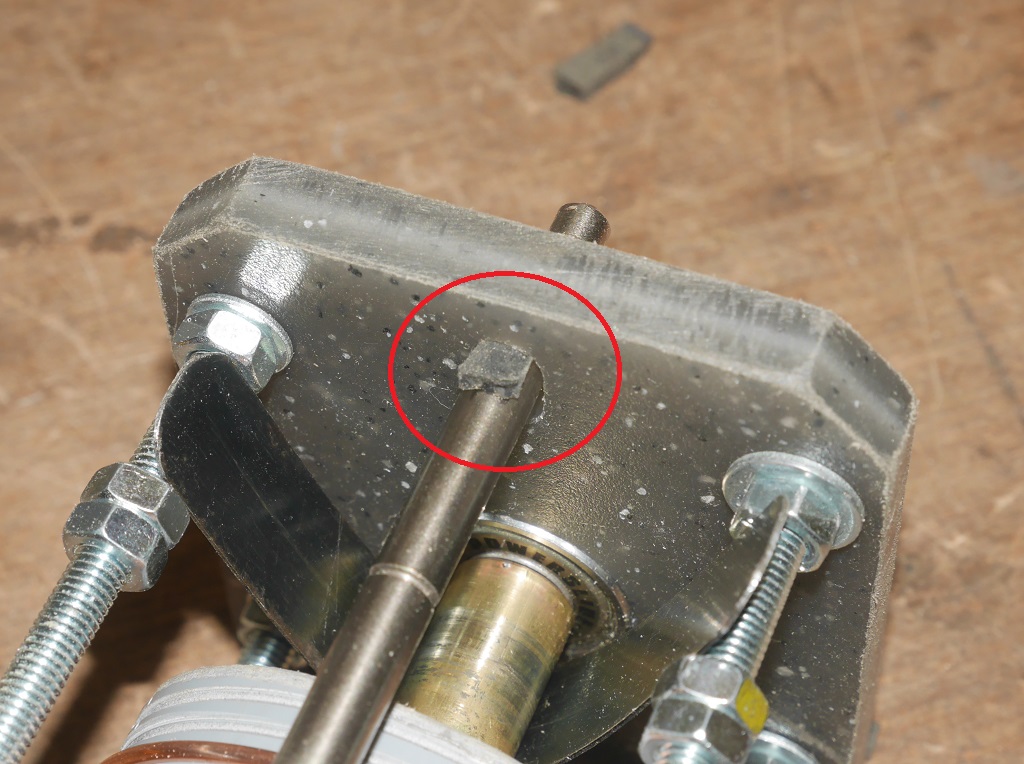

J'ai planché pas mal de temps sur le système de pression de la roulette sur les spires, le système d'un petit portique à bascule habituellement utilisé ne me convenait pas car je n'avais pas le plat d'alu ou de laiton nécessaire pour le réaliser. J'ai donc imaginé un système à silentblock pour laisser une petite liberté de jeu à la roulette, les silentblock sont découpés dans un morceau de chambre à air de tracteur, de la chambre de vélo ou automobile pourrait aussi bien faire l'affaire, ou même des morceaux d'élastique. Comme sur mes condensateurs variables, le curseur est constitué d'une bande de clinquant frottant sur le palier laiton de l'axe central.


Selfs

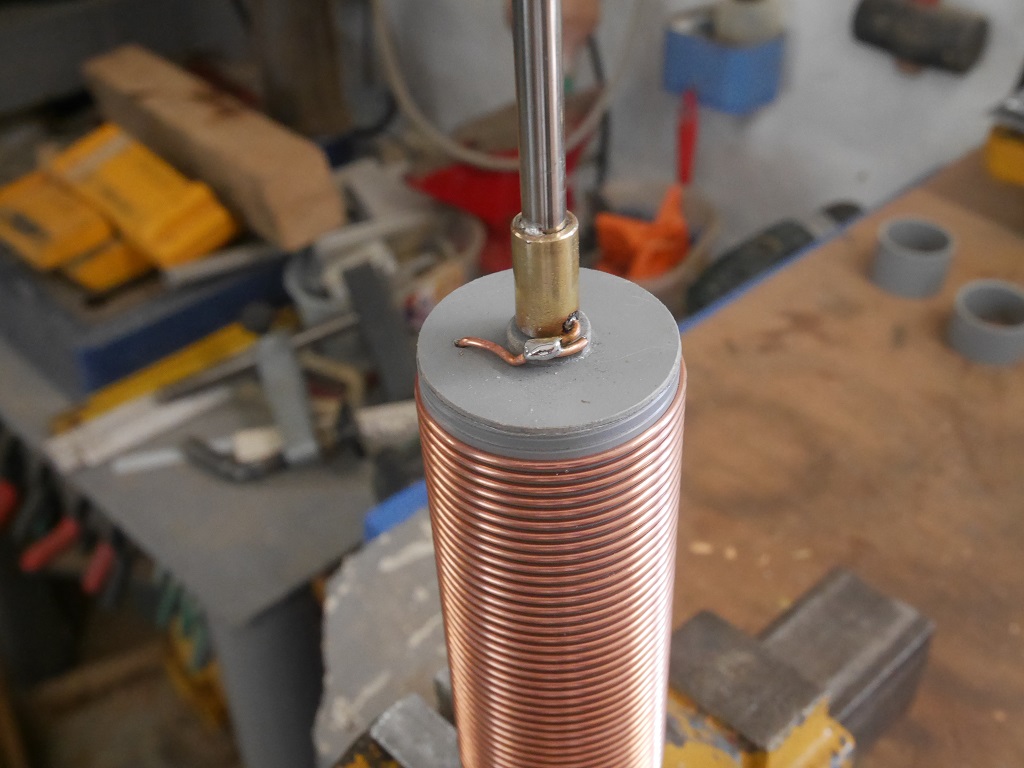

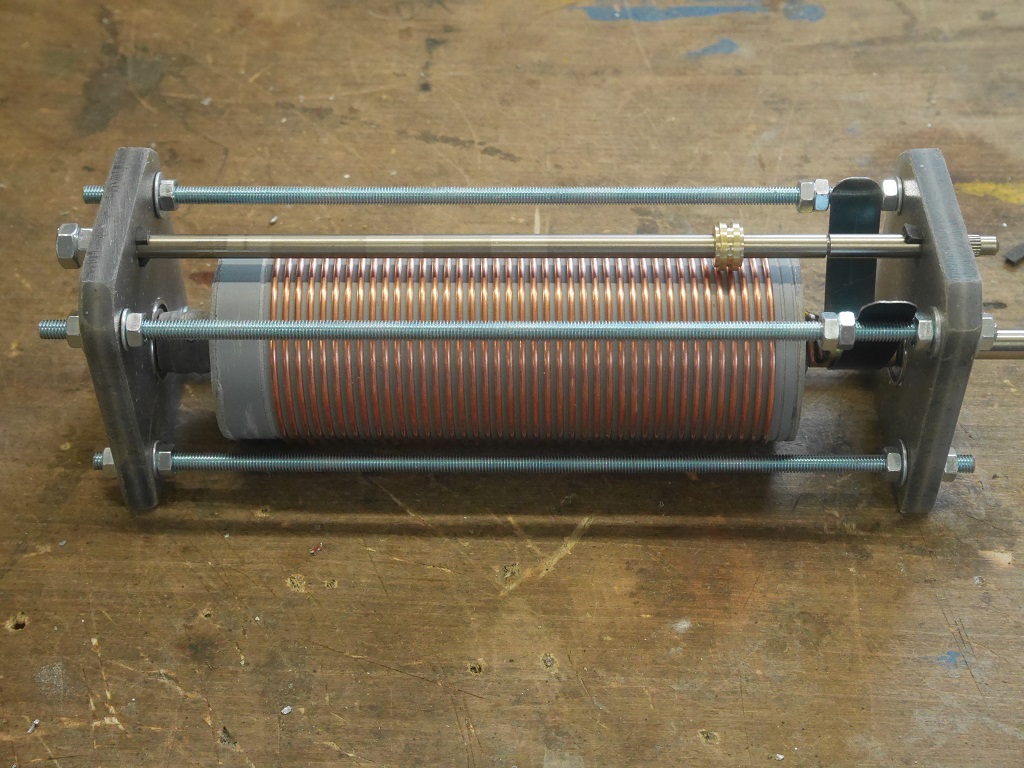

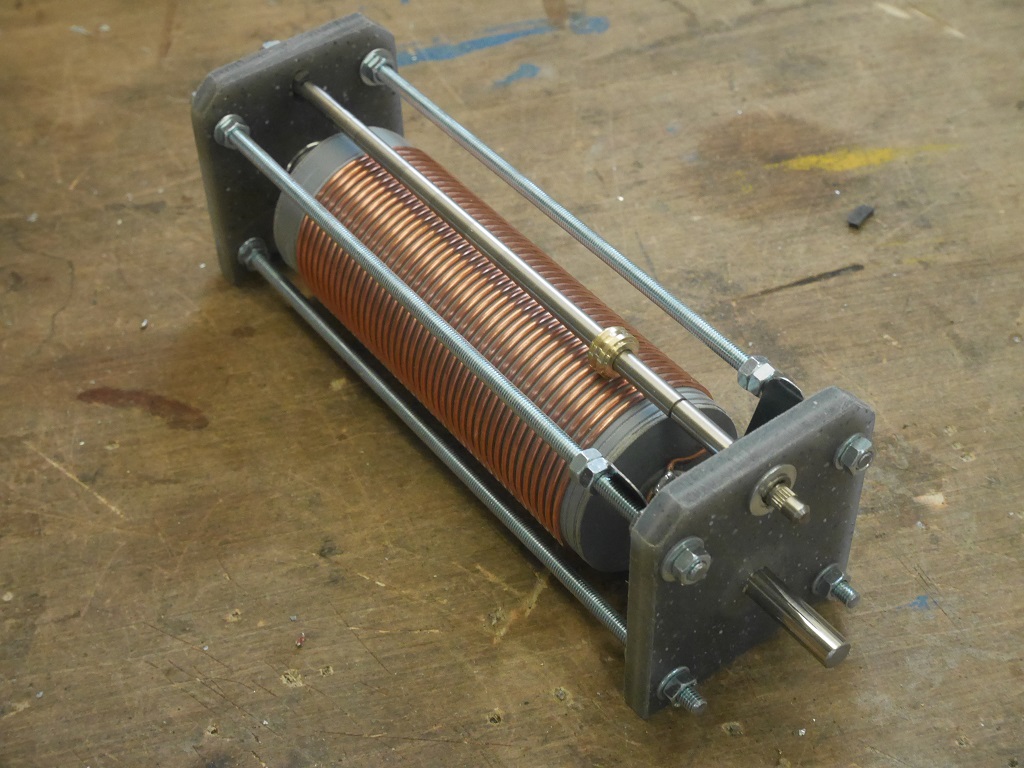

La self terminée



Selfs
Selfs

Sinon,

On peut voir sur les photos que j'ai fais une utilisation intensive de mon tour à métaux, d'aucuns diront qu'il faut trop d'équipement pour réaliser un pareil projet. Que nenni !, j'ai la chance d'en posséder un donc c'était la solution de facilité mais la roulette peut très bien être usinée sur le tour du pauvre, c'est à dire sur une perceuse à colonne et une lime comme outil de modelage et une scie à métaux pour la rainure. Pareil pour les deux flasques du mandrin. Pour ce qui est du filetage du mandrin qui ne sert qu'à guider le fil, on peut s'en passer en bobinant les spires sur le mandrin lisse avec un fil intercalaire, les spires régulièrement collées sur le mandrin par une goutte de superglue, au final on déroule le fil intercalaire pour ne laisser que les spires et un travail propre.
