JABUCA a 40m CW receiver

As here in Brazil the QRP transmitter construction was very extended, there was a hole for receivers

Our idea is the JABUCA can be used making line with other tramsmitter like the Alf, the Alfinete, the Carrapato, the Micuim, etc.

One that could operate in QSK, that is, automatic keying between transmission and reception, or even on its own for the SWL friends.

The project is based in that of the JABAQUARA, which was a tropicalization  of the renamed SW-40.

Technical summary :

Front end filter - rewound TOKO 10mm coils

RF Amplifier – Converter - VXO from 10579 to 10629 KHz with 10,7MHz ceramic resonator - TA7358

IF Filter - with 1 or 3 3579kHz (TV) crystals

IF Amplifier - BC547

IF Amplifier / Converter / BFO - TA7358

IF Audio Amplifier TL082

For QSK usage in the receiver:

T-R key – BC547

Side tone – BC547

The prototype was already built, tested and approved. We are building the definitive version describing the modules.

Wait for more!



  PHOTO:

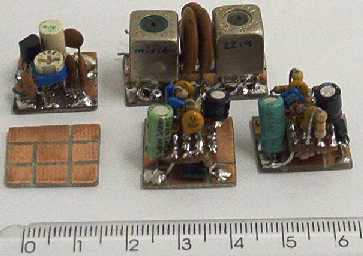

IF amplifier module in the left corner, under it a pcb with islands cut for the same circuit.

Up center the pass band filter or front end using Toko coils scrounged from an old TV.

In the lower line audio amplifier module (2 pieces)

PHOTO :

PC board bearing the RF amplifier module / mixer (convertor) / VXO with resonator.


RF amplifier / converter (mixer) / VXO with resonator module, with the 7805 voltage regulator mocule and the tuning potentiometer - showing the way we test the VXO hearing the signal in the 15 meter band (second harmonic).

SCHEMATIC

copy the schematic over here (with the right mouse button - copy) and save or print.

SEE SCHEMATIC

Parts list:

02

TA7358 Integrated circuit

04

3579kHz Crystals * see text

01

TL082 Integrated circuit

02

1N4148 signal diodes

01

7805 5V Regulator

01

1N4007 rectifier diode

03

BC547b or BC548b transistors

02

10mm TOKO* IF Transformers

01

47k (100k) linear potentiometer

01

5,6µH molded coil

01

20k (10k) log potentiometer

01

2,2µH molded coil

01

1K 10mm trimpot

01

12µH molded coil

01

33R 1/8W or 1/4 W resistor

02

100µH molded coil

01

180R resistor

01

3-30pF Trimmer

01

220R resistor

01

50V 8pF ceramic capacitor

02

270R resistor

01

50V 18pF ceramic capacitor

01

1k resistor

06

50V 100pF ceramic capacitor

01

2k2 resistor

02

50V 120pF ceramic capacitor

01

2k7 resistor

06

50V 180pF ceramic capacitor

02

4k7 resistor

01

50V 220pF ceramic capacitor

02

10k resistor

02

50V 1nF (0.001µF) ceramic capacitor

02

15k resistor

07

50V 10nF (0.01µF) ceramic capacitor

01

18k resistor

02

50V 68nF (0.068µF) ceramic capacitor

01

100k resistor

07

50V 100nF (0.1V) ceramic capacitor

02

470k resistor

02

16V 10µF electrolythic capacitor

02

1M resistor



Unetched printed circuit board

01

Female miniature (1/8'') pannel mono Jack

03

Female pannel RCA Jack



Cables, solder, spaguetti isolator, box



JABUCA um receptor de 40m CW

Como aqui no Brasil, a confecção de transmissores QRP foi muito difundida, sobrou uma lacuna para receptores.

A nossa idéia é que o JABUCA possa ser utilizado em conjunto com outros transmissores como o Alf , o Alfinete, o Carrapato, o Micuim etc.

Ainda que possa operar em QSK ou seja chaveamento automatico entre transmissão e recepção, ou ainda independente de transmissores para os colegas radioescutas.

O projeto baseia-se no JABAQUARA que foi uma tropicalização do famoso SW-40 .

Sumario tecnico :

Filtro de entrada - bobinas TOKO 10mm re-enroladas

Amplificador de RF – Conversor - VXO de 10579 a 10629 kHz com ressonador cerâmico de 10,7MHz - TA7358

Filtro de FI - com 1 ou 3 cristais de 3579kHz (TV)

Amplificador de FI - BC547

Amplificador de FI / Conversor / oscilador BFO - TA7358

IF Amplificador de Áudio - TL082

Para o uso de QSK no receptor :

Chave T-R – BC547

Side tone – BC547

O prototipo já foi montado, testado e aprovado. Estamos montando em definitivo e fazendo as descrições dos modulos.

Aguardem !



  FOTO:

Modulo amplificador de fi canto esquerdo, abaixo placa com ilhas cortadas para o mesmo circuito

Em cima no centro filtro passa faixa (band pass filter ou front end) com bobinas Toko tiradas de TV.

Em baixo modulo amplificador de áudio (2 peças)

FOTO :

Placa com o modulo do amplificador de RF / conversor (mixer) / VXO a ressonador.

FOTO

Modulo do amplificador de RF / conversor (mixer) / VXO a ressonador, com o circuito regulador de voltagem 7805 e o potenciometro de sintonia - ilustrando como testamos o VXO ouvindo o sinal na faixa dos 15 metros (segunda harmonica).

ESQUEMA

copie o esquema acima (botão direito do mouse - copiar) e grave ou imprima

VER ESQUEMA

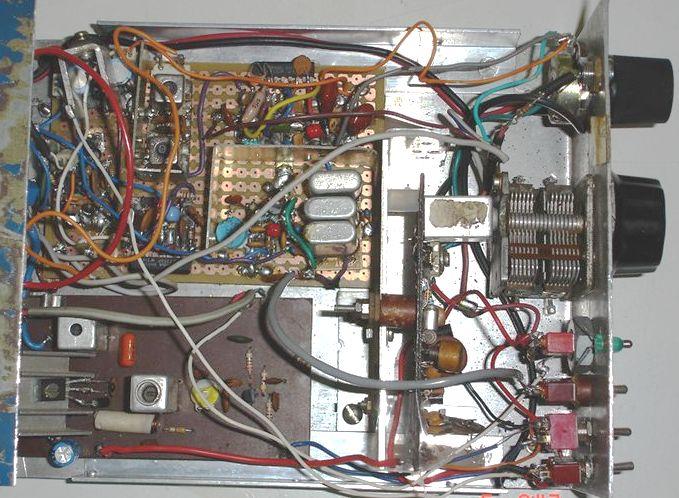

Montagem de PY2HA Luis do Guaruja:

Lista de componentes :

02

Circuito integrado TA7358

04

Cristais de 3579kHz * ver texto

01

Circuito integrado TL082

02

Diodos de sinal 1N4148

01

Regulador 5V 7805

01

Diodo retificador 1N4007

03

Transistores BC547b ou BC548b

02

Transformadores FI 10mm TOKO*

01

Potenciometro linear 47k (100k)

01

Microchoque 5,6µH

01

Potenciometro log 20k (10k)

01

Microchoque 2,2µH

01

Trimpot 10mm 1k

01

Microchoque 12µH

01

Resistor 33R 1/8W ou 1/4 W

02

Microchoque 100µH

01

Resistor 180R

01

Trimmer 3-30pF

01

Resistor 220R

01

Capacitor cerâmico 50V 8pF

02

Resistor 270R

01

Capacitor cerâmico 50V 18pF

01

Resistor 1k

06

Capacitor cerâmico 50V 100pF

01

Resistor 2k2

02

Capacitor cerâmico 50V 120pF

01

Resistor 2k7

06

Capacitor cerâmico 50V 180pF

02

Resistor 4k7

01

Capacitor cerâmico 50V 220pF

02

Resistor 10k

02

Capacitor cerâmico 50V 1nF

02

Resistor 15k

07

Capacitor cerâmico 50V 10nF

01

Resistor 18k

02

Capacitor cerâmico 50V 68nF

01

Resistor 100k

07

Capacitor cerâmico 50V 100nF

02

Resistor 470k

02

Capacitor eletrolitico 16V 10µF

02

Resistor 1M



Placa virgem de circuito impresso

01

Jack femea miniatura banana mono painel (rosca)

03

Jack painel (rosca) RCA femea



Fios, solda, espagueti, caixa
