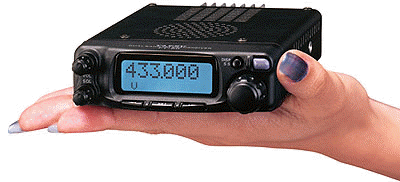

YAESU FT-90 i VX-7R

Przygotowanie do programowania.

Zainstalować program "Chirp" lub podobny.

Kabel trzeba zrobić samemu i połączyć elementy zewnętrzne według schematu:

Kabel zamierzam użyć do programowania YAESU VX-7R, stąd dodatkowa wtyczka na schemacie.
Można także stosować do innych TRX zmieniająć na właściwe wtyczki dla każdego modelu.

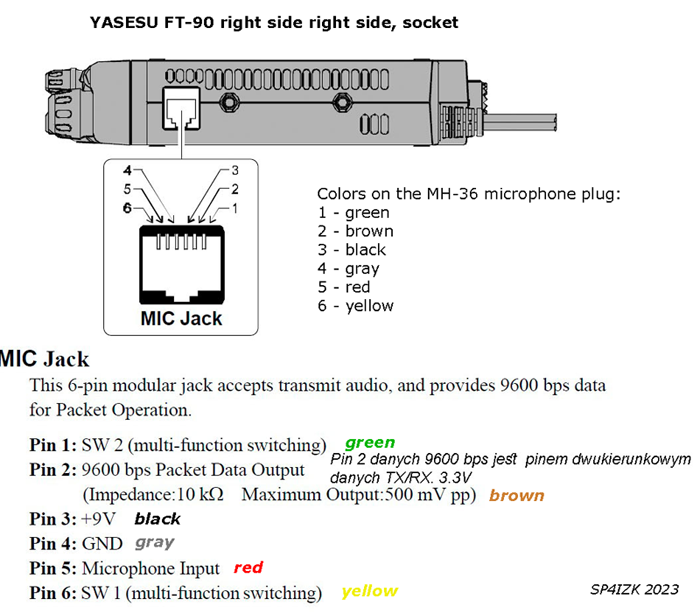

Ja wykorzystałem kabel od uszkodzonego mikrofonu. Kolory kabla mikrofonowego podaję na rysunku poniżej.

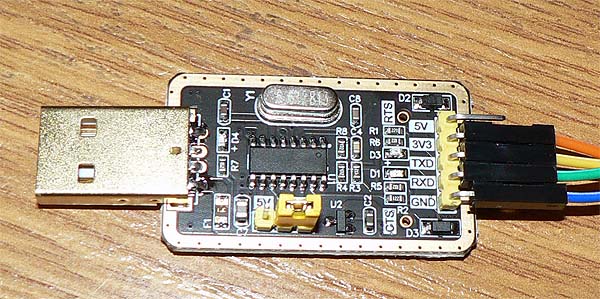

Przygotować modem USB-TTL. Użyłem CH340G poniważ jest możliwość przełączenia poziomów sygnałów 3.3 i 5 V. Może być inny ale musi być z sygnałem TTL-3.3 V.

W moim przypadku musiałem przełączyć na płytce zworkę na sygnał o poziomie 3.3 V.

Włączamy modem do komputera. Jęśli nie ma sterowników, system zgłosi i trzeba je zainstalować

Na komputerze otwieramy mennadżer urządzeń. Odczytujemy numer portu LPT. W moim przypadku jest to COM8.

Trzeba wejść w "Właściwości", potem "Ustawienia portu" i prędkośc ustawić na 9600.

Uruchomić "Chirp".
W menu sprawdzamy nr swego COM.
Wybierać z menu "Yaesu" a niżej "FT-90" i wcisnąć OK.
Sposów odczytania danych z radia podpowie "Chirp"

Radio powinno być wyłączone Włączyć mikrofon. Nacisnąć na mikrofonie klawisz ACC i przy przyciśniętym ACC włączyć radio. Na ekranie pojawi się napis CLONE. Wyłączyć mikrofon i włączyć kabel programatora. W okienku programu powtwierdzić OK Wcisnąć na chwilę w radiu przycisk SET Na komputerze, w okienku, będzie widoczny pasek postępu. Pasek postępu będzie też widoczny w pasku w radiu. Wyłączyć radio. Dane z radia zostały odczytane i będą widoczne w programie "Chirp"

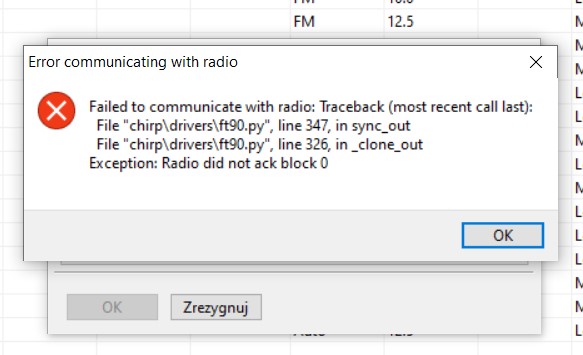

Podonie postępujemy przy wysyłaniu dany, tylko zamiast SET, wcisnąć klawisz "DISP/SS". Jeśli nie wciśniesz "DISP/SS" pojawi się błąd. Nie przejmować się, powtórzyć operację.

Miłej zabawy
