Dawno temu, jeszcze w poprzedniej galaktyce, powstała antena.
Długo służyła i wciąż działa. Zmieniłem tylko jeden element. Były problemy z dostrojeniem
SWR na 70 cm był duży. W tamtych czasach brakowało przyrządów, gniazd dobrej jakości itp.
Przyszedł czas na zmiany.
Gniazdo UC zastąpiłem SMA, zmieniłem sposób mocowania promiennika.
Czy będzie ok? Zobaczymy. Szansa jest, ale nieduża.
Obliczenia teoretyczne mówią, że dla środka pasm nie da się dostroić tej anteny dla obu pasm na raz.
Trzeba będzie pójść na kompromis.
 Jest w tej chwili budowana. Jest zimno i trudno szybko ukończyć pracę.
 Można użyć dowolnego gniazda np. N. Ja użyłem SMA, jako najtańsze i wystarczające w tym projekcie. Gnniada SMA, do tego typu zastosowań, mają różne długości częsci gwintowanej, na którą nakręca się połączenie z kablem. Trzeba dobrać tak, aby nie zbrakło części gwintowanej

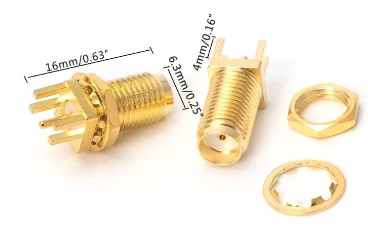

Użyłem ganiazda ze zdjęcia. Masę przylutowałem do płytki drukowanej
Trochę za krótkie ale pasuje.

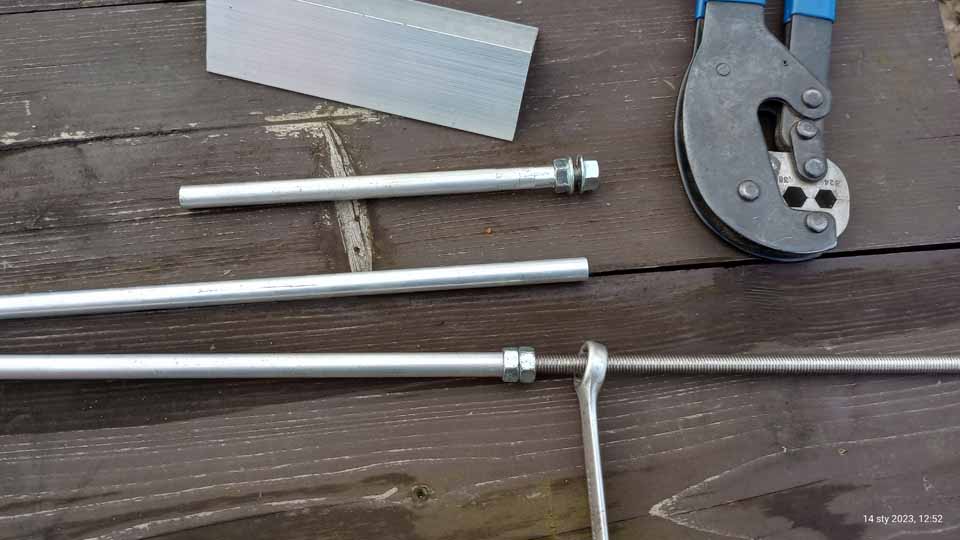

Użyłem rurek Ø 10 mm, cienkościennych (10x1). Do rurki wkręciłem pręt M8, na części długości. Następnie zacisnąłem zaciskarką do złącz kablowych (.360). Można też użyć np. młotka, siekiery. Takie rozwiązanie ma tę zaletę, że w razie zbyt krótkiej rurki można kawałek pręta M8, śruby M8, wkręcić od góry i precyzyjnie dostroić antenę.

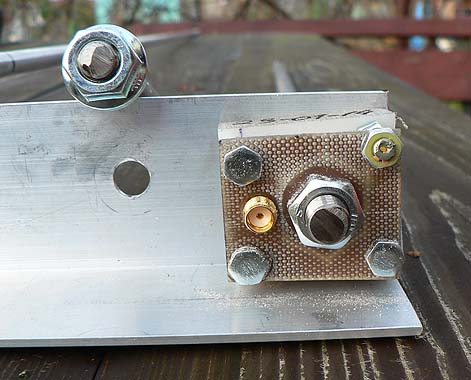

Przygotowanie gniazda antenowego wymaga trochę więcej pracy. Może być dowolny typ. Można umieścić pionowo lub poziomo. Na zdjęciu podane są szczegóły. Ważne jest aby rurka promiennika nie stykała się z kątownikiem. Otwór w kątowniku ma większą średnicę niż rurka. W moim przypadku jest to Ø14 mm.

Cały ciężar promiennika opiera się na grubej płytce teflonowej. Promiennik został przykręcony do płytki teflonowej poprzez "oczko" kablowe. Zostało one przycięte tak abby łatwo dało się przylutować do „gorącej" żyły gniazda.

Płytka drukowana służy jako izolator pręta. Dookoła nakrętki została usunięta miedż. Pozostała część płytki to „masa".
Aby nie wygiąć płytki drukowanej, zabezpieczyłem ją dodatkowymi nakrętkami M4.




Obliczenia


Częstotliwość obliczeniowa = 145.5 MHz oraz 436.500 MHz
Wspołczynnik rozchodzenia się fali = 0.96

Długość fali dla 145.5 MHz: 300:145.500=2.062 m. Długość fali dla 436.500 MHz: 300:436.500=0.687 m

Promiennik: 75:145.500*0.96=0.495 m (495 mm).Ta długość nie powinna zostać zmieniona dla zakresu 2 m i 70 cm.

Najdłuższy element:  300:145.500*0.75*0.96=1.48 m

Krótki element: 300:436.500*0.25*0.96=0.165 m (165 mm)

Można też zestroić inaczej. Przyciąć lekko elementy tak aby były za krótkie i wkęcając, wykręcając,pręt kawałek od góry i na ile da się, dostroić antenę. Ja wybrałem taką wersję.
Długość mierzymy od kątownika w górę. Nie zapomnijcie zabezpieczyć elementy przed dostaniem się wody (zaślepka, klej termiczy itp, cokolwiek trwałego. Woda nie może tam dostać się, inacej w czasie mrozów pęknie u dołu.

A jeśli chcecie na inne pasma?
W miejsce pogrubionych warości we wzorach obliczeniowych, wstawcie swoje częstotliwości.
Uwaga!
Są pewne zależności między długościami. Niższa częstotliwość będzie skutkowała tym, że wyższa wyniesie 3 razy. Czyli np. 145*3=435 MHz. I odwrotmie. Chę wyższą mieć np. 405.000, wówczas niższa wyniesie 405.000:3=135.000 MHz. Nie zestroi się dobrze na pasmo amatorskie. Piszę tu odbiorze i nadawaniu. Przy samym odbiorze tolerancja jest dość spora.

A gdy chcę tylko na jedno pasmo? Wówczas pomijamy zbędny element i liczymy jw.

Można też próbować przesuwać elementy w poziomie. Odległości między elementami nie są krytyczne.
Jeśli pomylicie się, bardzo niewiele, nie rozpaczajcie nie popadajcie w depresję... Będzie dobrze.

Czekam na cieplejsze dni.

Wymiary wg IZ0UPS:

2023-02-02

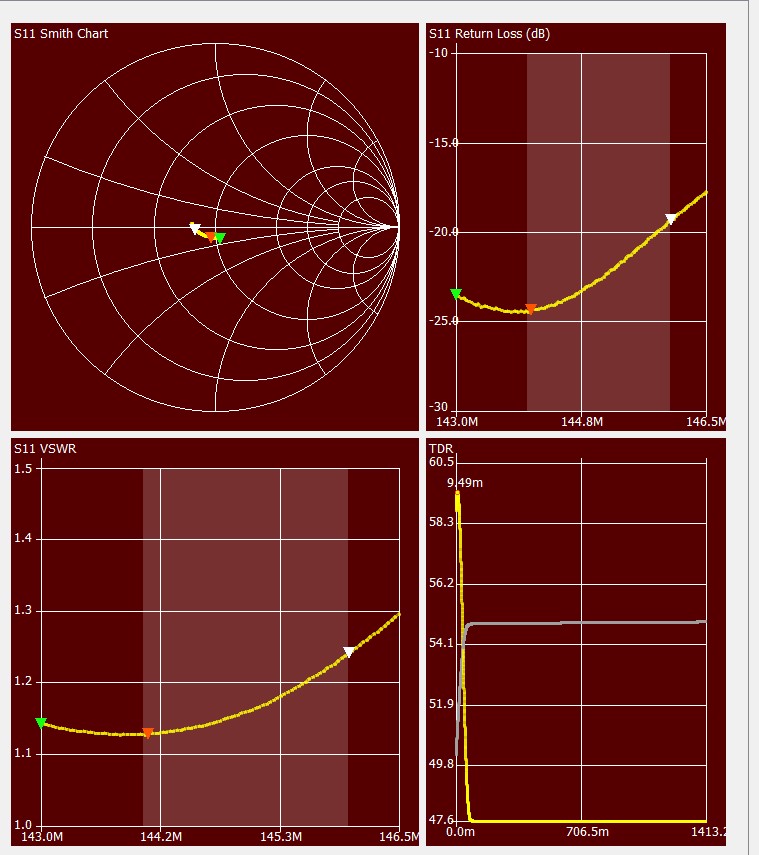

Pierwsze pomiary w mieszkaniu.


W otwartej przestrzeni, na maszcie, wyniki mogą być zupełnie inne.

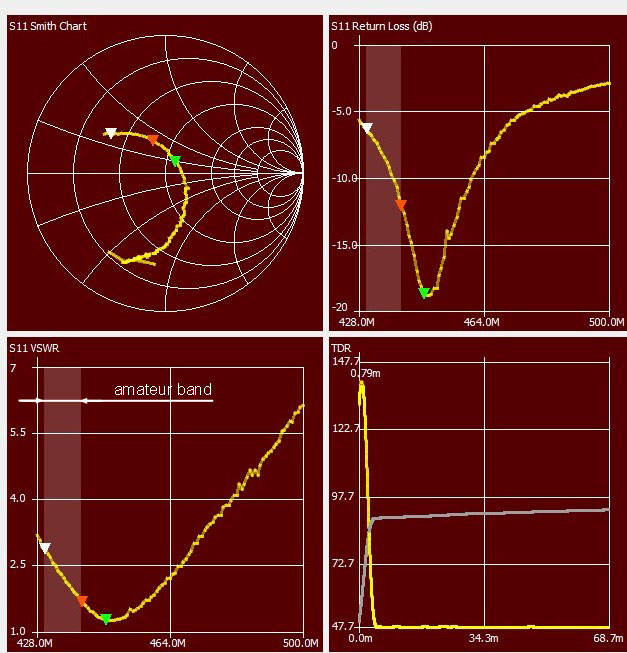

Pomiary w otwartym terenie

I wreście w terenie.
Temperatura 13°C. Wiatr, zimno, choć słonecznie.

Wydaje się, że elementy są za krótkie :(

Jak przewidywałem, w otwartej przestrzeni wyniki są inne niż w mieszkaniu.

Antenę wykonałem wykorzystująć wymiary IZ0UPS, mimo, że obliczenia podpowiadały inaczej. Później dostroję dokładnie uzupełniająć o pręty M8 wkręcane od góry i będzie to jednocześnie zabezpieczenie przed dostaniem się wody do wewnątrz elementów.



Pasmo 2 m:

Pasmo 70 cm:



2023-03-23



Nie odpowiadam na żadne pytania i nie wdaję się w jakąkolwiek dyskusję.

Gdyby ktoś uparł się i koniecznie chciał porozmawiać, zalecam wcześniejszy kontakt z lekarzem lub farmaceutą.

 CDN nastąpi, lub nie...
