Portable antenna 3.5 - 30 MHz

Czyli historia budowy anteny wielopasmowej 3,5 - 30 MHz do pracy w terenie

Bardzo ciężko pracuję w pocie czoła, ale już coś jest...

"Under construction" do końca świata..."


Strona główna
Antenna J-POLE muliband
Modyfikacja
QYT
KT-8900D
Antena
1090 MHz
Antena terenowa
(handy) KF
Antena terenowa
PAC-7
Kabel
programowania
do
FT-90 i VX-7R
Radio muzeum


Założenia ogólne:

  • antena powinna być przystosowana w terenie do pracy w paśmie minimum 3.5 - 30 MHz
  • niskie koszty
  • łatwość posługiwania się.

    • Za wzór do budowy posłużyły fabryczne anteny Pac-12 i Jpc-7.
    Gdy przyszedł pomysł na antenę , ceny fabrycznych były bardzo wysokie. Teraz znacznie spadły i warto roaważyć czy nie dopłacić trochę grosza i kupić nową "fabryczną".

    Na promiennik wybrałem teleskopowy o długości 5.6 m z Aliexpress. Cewka i podstawa z gniazdem UC też pochodą z tego sklepu.

    Przygotowaniew i zakupy:

    • dwa pręty gwintowane M10 o długości 1 m,
    • makrętki i nakrętki motylkowe M10,
    • kabel 50 Ω. Ja wybrałem RG58 o długości 15 m + jumper 3 m,
    • deska do krojenia na szpule kablowe (Auchan),
    • kabel do uziemienia 4 x dł. 5.5 m,
    • wtyki UC,
    • zaciski do ładowania amumulatora,
    • wkręty i nakrętki M4,
    • opaski zaciskowe z tworzywa,
    • rurki temokurczliwe na pręty M10,
    • opaski z rzepami,
    • cewka regulowana,
    • podstwa z gniazdem UB,
    • promiennik teleskopowy 5.6 m (Nwe By BD7IBI 5.6m Stainless Steel Whip Antenna Pull Rod For HF Radio Positive V Antenna GP Antenna Yagi Antenna DIY M10)

    Przy zakupach trzeba zwrócić uwagę aby wszystkie połączenia gwintowane były metryczne o wymiarze M10.

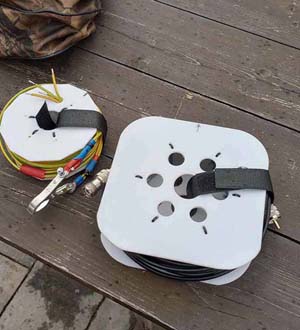

    Kabel 50 omów i kabel uziemiający szpulach.
    Szpula wykonana samodzielnie z cienkiej deski do krojenia i opasek zaciskowych.

    Należy zwrócić uwagę aby średnica wewntrzna szupuli nie była mniejsza niż promień wielokrotnego gięcia kabla.

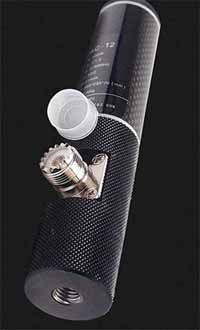

    Podstawa z gniazdem UC

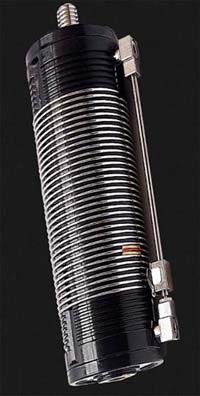

    Cewka regulowana

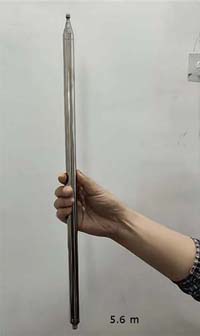

    W sprzedaży dostępne są promienniki teleskopowe o długości 2.6 m oraz 5.6 m. Ja wybrałem 5.6 m ze wzglądu na chęć pacy na paśmie 80 m.
    Jak deklaruje producent, jest wykonany z solidnej stali nierdzewnej.
    Może i jest ze stali nierdzewnej ale ścianki są bardzo cienkie i ławo wygina się. Mam obawy, że przy stawianiu anteny lub przy wietrze może trwale wygiąć się lub pęknąć.

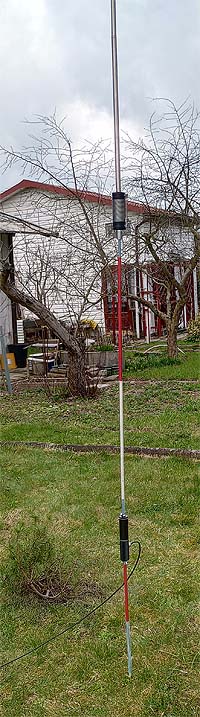

    Zmontowana antena

    Antena zmontowana. W grunt wbiłem 0,5 m pręta.
    Można więcej wbić jeśli zajdzie taka potrzeba.

    Przy lekkim wietrze już widać wygięcie konstrukcji.

    Tego dnia wiatr nie był silny a już powodował wygięcie anteny. Długość promiennika ok. 3 m.
    Pręty o grubości Ø10 mm wydają się zbyt cienkie.
    Promiennik też bardzo wygiął się.

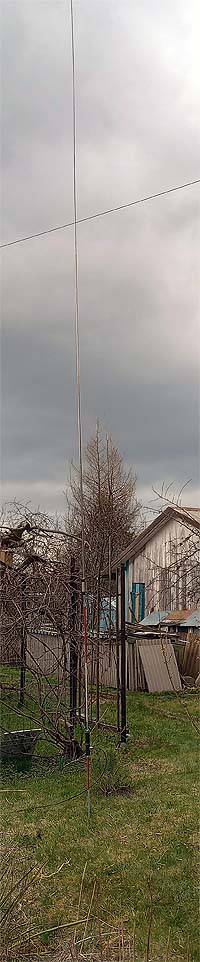

    Cała antena ma wysokość ponad 7 m i robi wrażenie.

    Antena wraz z rowiniętym uziemieniem.
    Kilka kabli jest po to, aby na kiepskim gruncie rozłożyć promieniście i zwiększyć skuteczność.



    Pomiary

    Pomiary zrobiłem dla kilku częstotliwości, skupiając się na najniższych częstotliwościach.



    Najniższa uzyskana częstotliwość ~ 4.7 MHz. Czyli brakuje do zaplanowaniej 3.5 MHz.

    Wyniki strojenia anteny dla pasma 40 m:

    Najpierw zmierzyłem bez roziągniętego uziemienia. Wynik powyżej. Nie jest zadawalający.

    Antena z rozciągniętym uziemieniem. Wynik jest dobry.
    Anteny tego typu stroją się bardzo wąsko. Ten egzemplarz pozwala pracować w całym paśmie 40 m bez potrzeby przestrajania.
    Regulując cewką lub długością anteny można zmieniać częstotliwość rezonansową.

    Potem zaczął padać deszcz trzeba było zabrać zabawki do domu :(
