    Saudi-OSCAR 50   -->>  SO-50

    AMSAT - The Radio Amateur Satellite Corporation pääsivusto

    AMSAT - Satellite Frequencies Taajuudet

    You hear my Satellite QSO, minun muutama QSO mp3
  • mp3 QSO

  • Katso aktiiviset Ham satelliitit
    OSCAR Satellite Status

    AMSAT - AO-51 Schedule kalenteri

    Yleensä DNLINK on inverting, katso lisäohjeita kuinka TRANSPONDER toimii pdf

    Eri polarisaatiovaimennusarvot db. esim. jos sinulla on vaaka- tai pystyyagi, satelliittiworkinnassa polarisaatiovaimennus on pahimillaan 3db (0,5 s) eli ei siis paha. Kun taas jos sinulla on RHCP ristiyagi, vaimennus on 0 db kun satelliitti on tulossa, eli pikku ristiyagi kompensoi helposti kaapelivaimennukset. Mutta jos käytät väärää polarisaatiota esim RHCP kun satelliitti on poistumassa saat vaimennusta 30 db joten tämä on liikaa (katso kuva alla). Tarkista siis satelliittitiedoista mitä polarisaatiota se käyttää. Voit myös käyttää polarisaation "kääntölaatikkoa".

    Tarvitsetko sen kuuluisan ristidipolin? ET tarvitse. MUTTA jos käytät ristiyagia tai ristidipolia tarvitset AINA näille parin (RHCP/LHCP siis toisen samanlaisen toisen "kätisellä" polarisaatiolla) tai polarisaation kääntö systeemin. Jos pyörivä polarisaatio kiinnostaa ja haluat kaikki db irti antenneista katso tämä näet miten antennit kytketään ... sivusto Antenna Circular Polarization.

    Yllä olevasta huomaa, että Yagi antenni on edullisin valinta (eli et tarvitse polarisaation kääntösysteemiä ja yksi yagi riittää bändille). Jos valitset parhaan mahdollisen ristiyagin, tarvitset polarisaation kääntökytkennän tai 2 ristiyagia, joita vaihtelet antenninvalintakytkimellä. Helix antenneja tarvitset aina 2 kpl LHCP ja RHCP. Näin saat saman elementtimäärän yagiin nähden 3db hyödyn, mutta tämä 3 db maksaa paljon. Voithan laittaa 3db suuremman yagin ja olet samassa vahvistuksessa.

    Lähestyvän ja poistuvan satelliitin polarisaatio muutos.

    Lähetysteho pidetään mahdollisiman pienenä. 2 EL yagilla 5...20 W, ja kun satelliitti on "päällä" riittää 1 W. Kun elementtejä laitetaan enemmän, 0,5...15 W riittää. Yritä siis päästä satelliitille mahdollisimman pienellä teholla. ON hyvä kuulla oma lähetys satelliitin kautta. Siksi Full Dublex tai 2 radiota on hyvä olla. ÄLÄ puhu muiden päälle tahallasi.

    Muista, että satelliitti lähettää 1 W:lla.

    "Mutta mutta. Jos sinulla on tehoa yhtään enemmän
    kuin tuo watti, kuulee satellitti sinua paljon paremmin kuin mitä sinä kuulet satellittia.
    Ja FM-satellittilla tämä tarkoittaa sitä, että jos sinä sanot sisäänmenotaajuudella 10
    watilla haaaaaaalo, saattaa satelliitti kuulla sinut. Vaikka sinä et kuulekaan satellittia.
    Ja on se niin ovela vekotin, että se lähettää watillaan sinun haaaaalosi takaisin
    maahan, vaikka sinä et sitä kuulisikaan! Haaaaalosi kyllä sitten kuulevat kaikki ne,
    joille satelliitti kuuluu sillä hetkellä voimakkaammin kuin se sinulle kuuluu. Eli: Jos
    sinä et kuule satellittia, ei se suinkaan vielä aina tarkoita sitä, ettei satelliitti kuulisi
    sinua. Vältä siis turhaa haaaalottelua."
    Lähde by OH5LK

    SSB ja CW satelliitilla sinun liika teho "syö" muiden tehon. Satelliitti jakaa 1W tehon kaikkien kanssa.

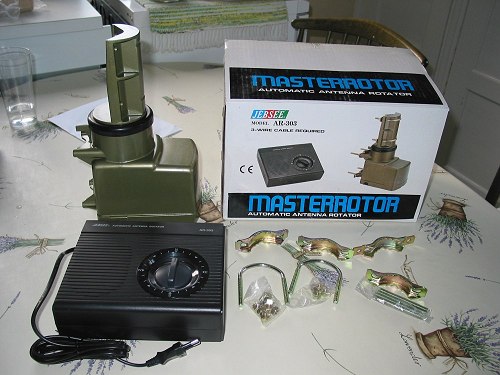

    Voimakas suunta-antenni vaatii "tilttaus" moottorin (kallistussäädön pystysuunnassa). Käännettävä antenni on aina hyvä olla.

    Panosta siis kuuntelu antenniin, sinä kyllä pääset satelliitille äläkä siitä huolehdi, mutta jos et kuule kun sinulle vastataan tai huutelet toisten päälle niin ... siitä tulee vain sanomista!!

    TÄÄLLÄ LISÄÄ Satelliittiworkintaohjeita suomeksi.. LUE myös TÄMÄ ennenkuin painat TX.

    tässä "Satelliittiradion" valintaohjeita. Full dublex radio on paras valinta. Full dublex radiolla kuulet satelliitiin samaan aikaan kun lähetät. Kahdella radiolla pystyt samaan. On hyvä kuulla oma lähetys ja välttää esim. toisten päälle lähettäminen. Yhdelläkin ei-Full dublex radiollakin tulee toimeen, kun käytät SPLIT toimintoa, mutta silloin et kuule omaa lähetystäsi.

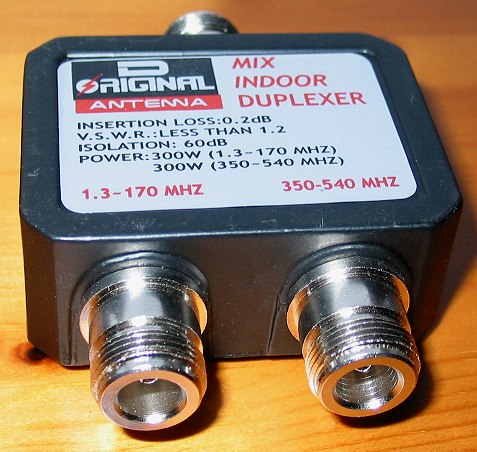

    Duplexeria tarvitaan jos VHF/UHF radiossasi ei ole kuin yksi antenniliitin (esim. FT-857 ja FT-897) ja SPLIT päällä.

    10 EL YAGI WIMO WY7010 Lisää kuvia

    lisää kuvia

    Kuvassa näkyy :
    10 EL 70 cm WIMO WY7010 yagi, satelliitti käytössä
    30 asteen kulmassa toimii 15-45 asteissa erittäin hyvin
    5 EL 2m yagi 35 asteen kulmassa
    toimii 15-55 asteissa.
    9 EL 2m Vargarna yagi, satelliitti
    käytössä 8 asteen kulmassa toimii 0-35 asteissa erittäin hyvin
    18 EL 70cm satelliitille 15db 8 asteen kulmassa puominpituus 317 cm, antenni tyyppi: AM - 1348
    toimii erittäin hyvin 0-20 asteissa.

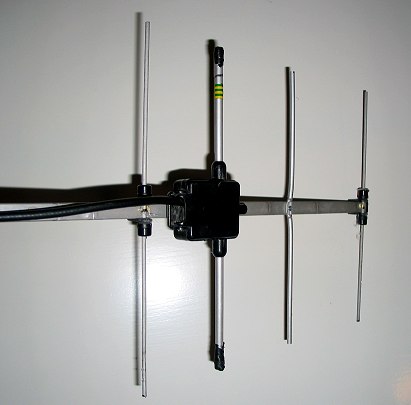

    4 EL 70 cm yagi satelliitti käytössä 60 asteen kulmassa toimii 40-90 asteissa erittäin hyvin

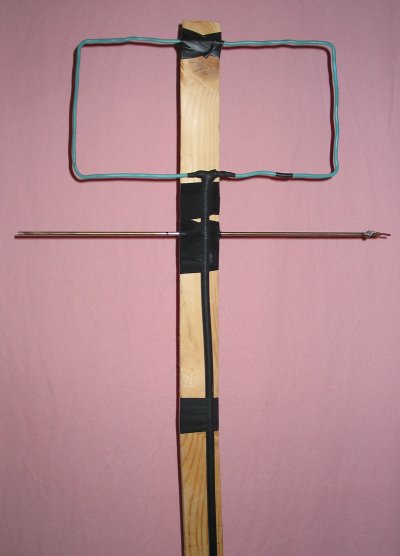

    70 cm A Portable Antenna for Mode B and J Satellites

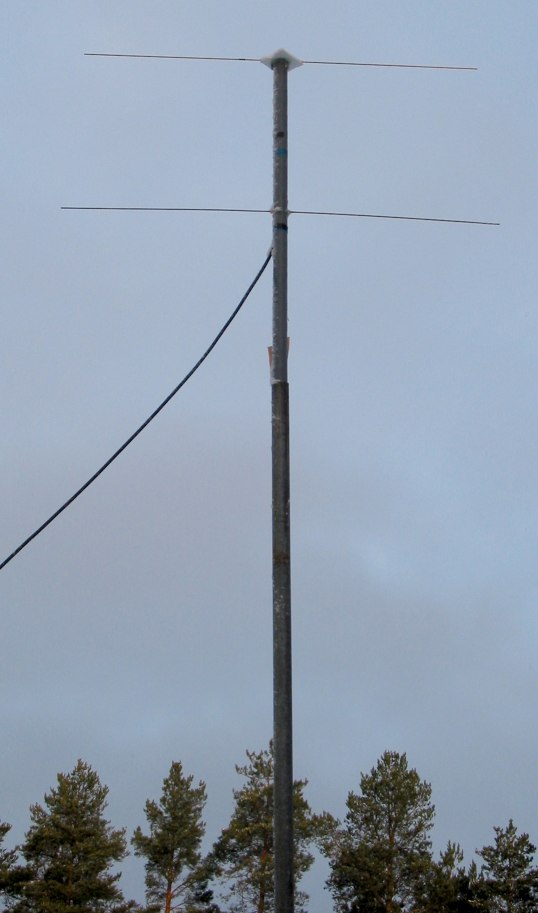

    2 EL 2m yagi Ylöspäin toimii laajalla alueella, mutta parhaiten kun setelliitti menee päältä.

    9 EL yagi vertikaaliasennossa 8 asteen kulmassa ja Katso kuvia WIMO WY7010 10 EL YAGI vaakapolarisaatiossa samoin 30 asteen kulmassa. Toimii erittäin hyvin 15-45 asteen kulmissa. 4 EL ja 2 EL 70cm ja 2 EL 2m toimii noin 60-90 asteen kulmissa. Lisäksi 2 EL 2m yagi ja 2 EL 70cm yagi. Näillä antenneilla saan koko alueen kuulumaan antenninvaihtokytkintä käyttäen. Kääntömoottori on JebSee model AR-303, Automatic antenna rotor masterrotor (manuaaliohjaus).

    Systeemit muuttuu.. aina

    Tällä hetkellä käytössä FT-857 ja IC-7400. Satelliittiseuranta Orbitron ja riginohjaus WiSP DDE Client. Voin kuulla oman lähetyksen alastulotaajuudella. Jos käytän vain Yaesun FT-857 ja workin SPLIT:tinä, toimii OK mutta en tietenkään kuule omaa lähetystä.

    Tarkista paikkakuntasi Geomagnetic Data eranto, kompassin pohjoinen ei ole antennin kääntömoottorin pohjoinen suunta. esim Lieksassa on +10 itään. Orbitron ohjelma näyttää paikkakunnallasi missä päin on etelä, aurinkohan ei aina paista etelästä kello 12.00. Näin saat antennin kääntömoottorin asetettua oikeaan suuntaan.

    Minä käytän tällä hetkellä full dumplex systeemiä, eli kuulen satelliitista koko ajan oman ääneni.

    kÄYTÄN AINA Doppler siirtymää niin lähetyksessä kuin vastaanotossa.

    I ALWAYS use the Doppler shift both in TX and RX, all mode.

    I use full dumplex system, I hear my own voice from the satellite whenever I talk. (2 ham radio same time)

    IC-7400 FT-857



    Muista satel OSCAR AO-51
    tämä ei toimi enää, koska akut ovat tyhjät, eivätkä enää lataudu
    Mode V/U (J) FM Voice Repeater (QRP): ei toimi
    Uplink: 145.8800 MHz FM
    Downlink 435.1500 MHz FM

    Mode V/U (J) FM Voice Repeater: ei toimi
    Uplink: 145.9200 MHz FM, PL 67.0 Hz. (joskus myös 145.880)
    Downlink 435.3000 MHz FM

    Mode and Antenna Polarization:
    T: Linear
    V: Linear
    U: TX A (usually digital)LHCP
    TX B (usually analog) RHCP
    L: Linear
    S: Linear

    AMRAD-OSCAR 27 AO-27 AO-27

    seuraavan 24 tunnin aikataulu

    Uplink: 145.8500 MHz FM
    Downlink 436.7950 MHz FM
    SET Downlink 436.795... 436.798 +- DOPPLER



    NAME: SAUDISAT 1C SO-50
    LAUNCHED: 2002/12/20
    SITE: Baikonur Cosmodrome via a converted Soviet ballistic missile.
    STATUS: Operational
    Uplink: 145.8500 MHz FM, PL 67.0 Hz.
    Downlink 436.790 MHz
    OR 436.7950 Mhz FM

    UPLINK: Käytä pientä lähetystehoa 145.850 NFM 67.0 Hz PL tone aliääni
    Muista käyttää SO-50 satelliittiä workkiessa aina tietokone doppler ohjausta, koska aliääni on käytössä. (jos olet väärällä lähetys taajuudella myös aliääni on "väärä" ja et pääse satelliitille ollenkaan.)



    NOTES: To switch the transmitter on, you need to send a CTCSS tone of 74.4 Hz aliääni aukaisu.
    The order of operation is thus: (allow for Doppler as necessary)
    1) Transmit on 145.850 MHz with a tone of 74.4 Hz to arm the 10 minute timer on board the spacecraft.
    2) Now transmit on 145.850 MHz (FM Voice) using 67.0 Hz to PT the repeater on and off within the 10 minute window.
    3) Sending the 74.4 tone again within the 10 minute window will reset the 10 minute timer.
    Mode and Antenna Polarization:
    V: Linear
    U: Linear

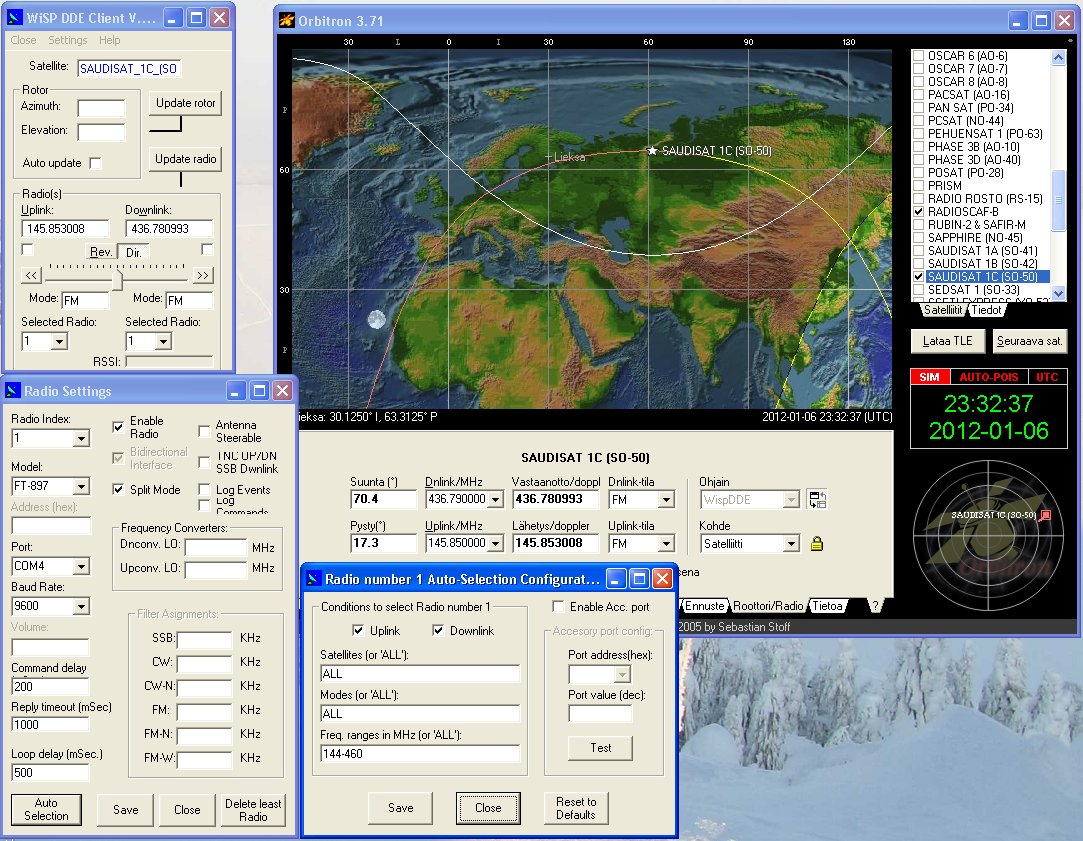

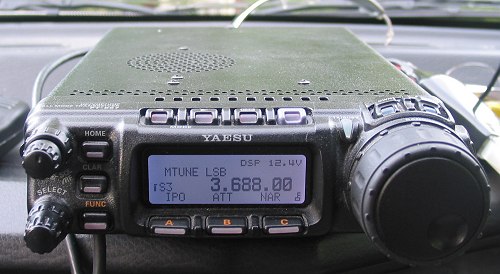

    FT-857 asetukset Split isokuva

    MENU MODE No 019: CAT RATE 9600bps
    MENU MODE No 020: CAT
    MENU MODE No 083: T: 67.0
    Multi Function menu = MFe = paina A = näyttöön tulee TEN



    ISO kuva

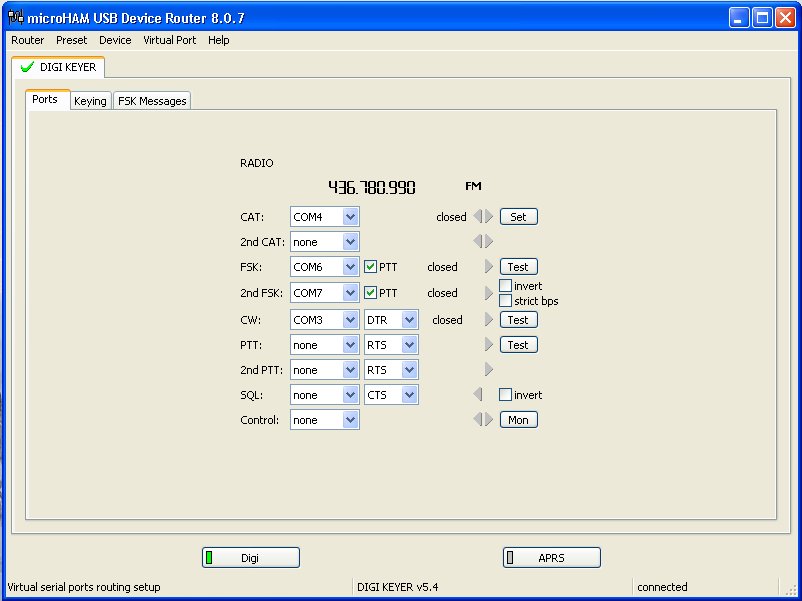

    USB DIGI KEYER laite joka yhdistää myös Orbitron ohjelman ja rigin, toimii myös digi modeilla.

    Software Compatibility

    old Windows XP support urouter_release_08_06_04.exe 8.4.6 versio
  • See old urouter file
  • Download old urouter
  • pc:een sarjaportin asetus 9600 bps, jos pelkkä CAT kaapeli

    CT-62 FT-857 Homma toimii Splittinä ja CI-V ICOM 7400 kaapeli

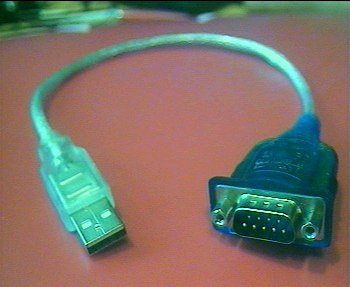

    USB Sarjaportti adapteri jos PC:ssä ei ole sarjaporttia.

    NAME: HAMSAT/ VO-52
    LAUNCHED: 2005/05/05@04:45:00 UTC
    UPLINK: 435.220-435.280 MHz LSB/CW
    keskitaajuus 435.250 Mhz
    DNLINK: 145.870-145.930 USB/CW (Inverting)
    keskitaajuus 145.900 Mhz
    Mode and Antenna Polarization:
    V: LHCP
    U: RHCP

    NAME: FO-29/JAS-2 Fuji OSCAR 29
    Analog Transponder - Mode JA (1 Watt)
    Uplink: 145.900 - 146.000 MHz -
    LSB/CW 145.950 keskitaajuus
    Downlink: 435.800 - 435.900 MHz -
    USB/CW 435.850 keskitaajuus (inverted)



    Mode and Antenna Polarization:
    V: RHCP
    U: RHCP

    AO-7 AMSAT - Amateur Satellite Summary - AO-7:
    UP: 432.125 to 432.175 MHz CW/
    LSB Mode B Keskitaajuus 432.150 !! huomioi taajuus
    Down: 145.975 to 145.925 MHz CW/
    USB Mode B Keskitaajuus 145.950



    ISS main site

    ARISS Frequency Information: !!! ->> Ham Radio in Space - pd0rkc.ontwikkel.nl
    LIVE REAL TIME SATELLITE AND SPACE SHUTTLE TRACKING ISS menee nyt

    Mode V/V Crew Contact (Regions 2 & 3): Semi-Operational
    Uplink: 144.4900 MHz FM
    Downlink 145.8000 MHz FM

    Mode V/V Crew Contact (Region 1): Semi-Operational
    Uplink: 145.2000 MHz FM
    Downlink 145.8000 MHz FM


    Mode V APRS (Worldwide APRS Digipeater): Operational
    Simplex: 145.8250 MHz FM 1200 BPS
    Downlink 145.8250 MHz FM 1200 BPS

    Mode U/V (B) FM Voice Repeater (Worldwide): Semi-Operational
    Uplink: 437.8000 MHz FM
    Downlink 145.8000 MHz FM

    frequencies ISS AIKATALU

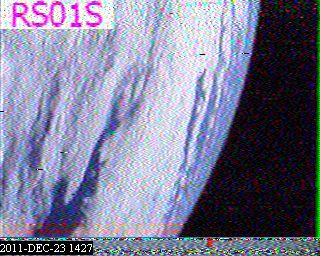

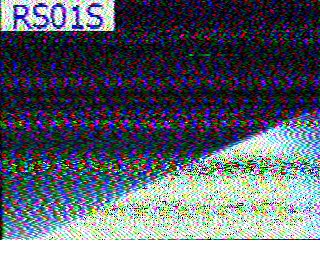

    ARISSAT SSTV 145.950 Mhz

    RS01S = ARISSAT SSTV 145.950 Mhz FM ... ARISsat-1, RadioSkaf-V, RS01S, RADIOSCAF-B

    Orbitron ohjelma näyttää kuuluvuus ajat, löytyy TLE-listasta "amateur.txt", RADIOSCAF-B nimellä.

    Frequency Information

    Mode V Digitalker (Voices Messages and Telemetry): Operational
    Downlink 145.9500 MHz FM

    Mode V Imaging (Robot 36 SSTV from onboard cameras): Operational
    Downlink 145.9500 MHz FM


    Mode V Telemetry (1000 baud (400 baud backup)): Operational
    Downlink 145.9200 MHz BPSK

    Mode V TLM Beacon (CW-2, active with BPSK-1000): Operational
    Downlink 145.9190 MHz CW

    Mode V TLM Beacon (CW-1, active with BPSK-400): Unknown
    Downlink 145.9390 MHz CW

    Mode U/V (B) Linear Transponder (Inverting): Operational
    Uplink: 435.7580 - 435.7420 MHz SSB/CW
    Downlink 145.9220 - 145.9380 MHz SSB/CW

    AMSAT - Satellite Detail - ARISSat-1

    Arissat 1



    Antenna's polarization
    2m/10m uplink = LHCP
    2m/10m downlink = Linear.
    70cm/2m uplink = RHCP.
    70cm/2m downlink = RHCP.
    435.1Mhz beacon = LHCP.

    2304.1Mhz beacon = RHCP.



    Satellite "Modes"
        Mode is just shorthand for designating the uplink (mobile-to-satellite) and downlink (satellite-to-mobile) frequency bands.  Some satellites have multiple possibilities, so you have to know what "mode" it's operating in to make a contact.

    The secret decoder ring:

    Mode Uplink Downlink
    Mode A 2m 10m
    Mode K 15m 10m
    Mode T  15m  2m
    Mode J 2m 70cm
    Mode B 70cm 2m

    Since the uplinks and/or downlinks of some modes overlap, you can create composite modes:

    Mode Uplink Downlink
    Mode KA 2m *and* 15m 10m
    Mode KT 15m 10m *and* 2m

    --->>Katso viikottainen Satelliitti raportti ja täältä samat ja muutakin ja JAMSAT NEW

    Satelliitti Cluster

    Katso tämä -->> Ham radio I6IBE
    Satelliitti infoa ja antenni ohjeita ym katso myös AMSAT - Cheap and Easy Yagi Antennas

    Gpredict: Free, Real-Time Satellite Tracking and Orbit Prediction Software

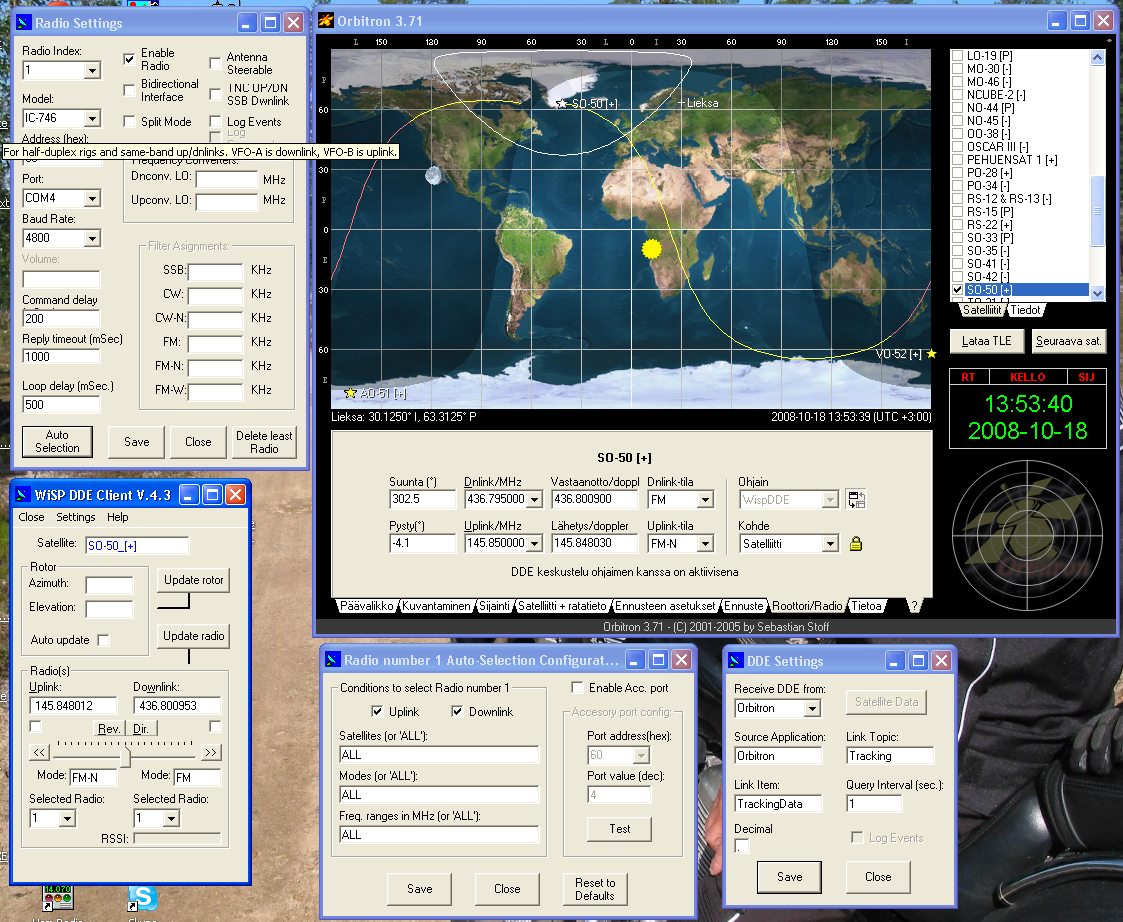

    Orbitron - Satellite Tracking System ja WiSP DDE Client

    iso kuva

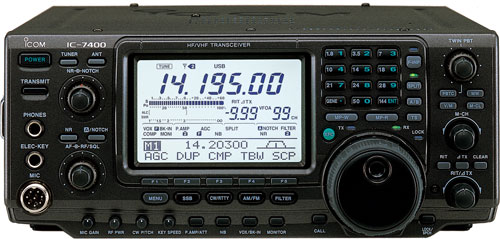

    Kuva IC-7400. Käytä Radio setting "Split Mode" ja aseta VFO-A ja VFO-B ja Split mode esim FT-857 jossa on 70cm ja 2m bandit. Näin homma hoituu yhdellä radiolla.

    iso kuva

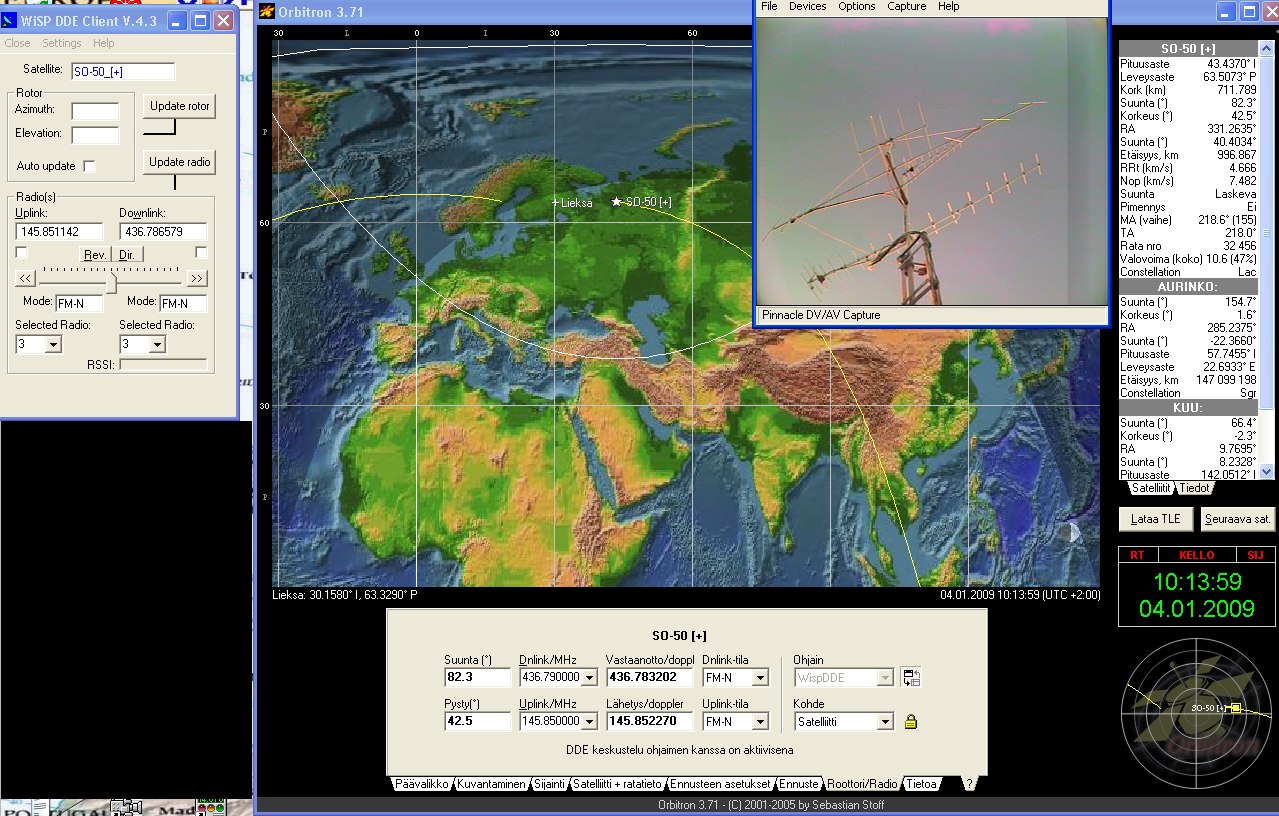

    Orbitron - Satellite Tracking System

    Asenna ensin Wisp DDE Client !!

    WiSP DDE Client Rigin Doppler ohjaus ohjelma 4.3.2 Beta joka toimii CAT:in kautta Orbitronin kanssa

    UUSIN versio WiSP DDE Client Rigin Doppler ohjaus ohjelma New version 4.3.7 Beta (wispdde.exe tiedosto muokattu 15.3.2007) toimii CAT:in kautta Orbitronin kanssa.

    Seuraa Ham satelliittia PC:llä free download

    Satellite Tracking System: Orbitron by Sebastian Stoff / Satellite tracking easiest ever!

    Orbitron Näyttää satelliitit ja TX/RX taajuudet. Lataa TLE amateur.txt käyttöön, muista päivittää ratatiedot heti aluksi.

    DK7ZB antenni sivut, 70 cm käsiantenni sama 70cm downlink yagi

    Satellite Antenna Circular polarization



    WXtoImg: software to decode APT and WEFAX signals from weather satellites

    Realiaaikaisia Sääsatelliittikuvia Pohjoismaat
