Dipol-Antennen brauchen eine gute Symmetrierung!

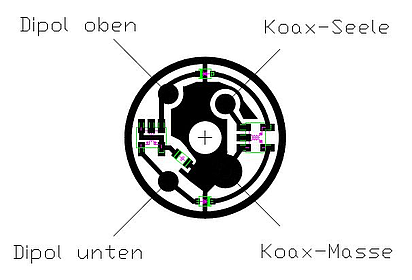

Der Übertrager T1 wirkt als Mantelwellensperre. Der Übertrager T2 wirkt als Drossel, weil die Antennenströme nicht gegenläufig (im Gegentakt), sondern „in gleicher Richtung“ (im Gleichtakt) durch den Trafo laufen!
Der Kondensator C1 stellt für die Hochfrequenz einen Kurzschluß nach Masse dar, der das System zusätzlich symmetriert. Der (hochohmige) Widerstand R1 leitet statische Ladungen nach Masse ab.
T1 = T2
Um unerwünschte Effekte zu vermeiden, sollten Dipole symmetriert werden. So kann man verhindern, daß der Peiler (z. B. bei horizontal polarisiertem Welleneinfall) mit einer Fehlpeilung wegen Reflexionen reagiert.
Zum Symmetrieren von Dipolen kann man sowohl Strom-Baluns (Mantelwellensperre) als auch Spannungs-Baluns (Transformator) einsetzen.
Ein Strom-Balun läßt Gegentakt(-Antennen-)Ströme ungehindert durch, sperrt aber Gleichtaktströme! Dadurch kann man symmetrische Leitungen und Antennen an ein unsymmetrisches Koax-Kabel anpassen und zusätzlich auch noch Mantelwellen wirksam unterdrücken.
Im VHF/UHF-Bereich werden bevorzugt Strom-Baluns verwendet (siehe Bild), da diese u. a. wegen der galvanischen Koppelung weniger Dämpfung aufweisen.
Wirkungsweise

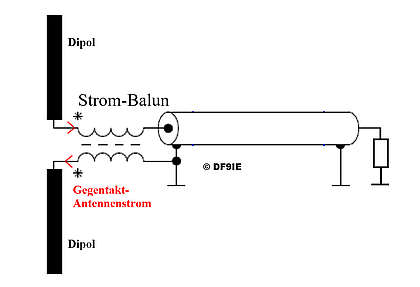

Ein momentaner, zum Koax-Kabel hinlaufender, hochfrequenter Antennen-(Wechsel-)Strom aus der oberen Dipolhälfte trifft im Strom-Balun auf den gegenläufigen Rückstrom zur unteren Dipolhälfte (siehe Bild).
Beide Ströme versuchen in ihrer Wicklung ein Magnetfeld aufzubauen. Mit dem hier gegebenen Wicklungssinn heben sich nach der „Rechte-Hand-Regel“ beide Felder auf, so daß letztendlich kein Feld aufgebaut wird! Da keine Energie zum Aufbau eines Magnetfeldes aufgewendet werden muß, sind die Verluste beim Strom-Balun geringer als beim Spannungs-Balun, bei dem (über den Trafo) Felder zur Energieübertragung aufgebaut werden müssen.
Mantelwellen erzeugen Gleichtaktströme, die in ihrer jeweiligen Wicklung ein Feld aufbauen, also Energie absorbieren, die dann in Wärme umgesetzt wird. Die Wicklungen wirken also wie eine Drossel.
