Wykorzystałem elementy od systemów TV. Te kosztują najmniej. Kabel jest także 75 Ω i ma bardzo małe tłumienie.
Instalacja 75 Ω ma wystarczający SWR i ważną zaletę że, jest tania a elementy łatwo dostępne.

Można przyciąć promiennik (drut) do długości ½ lub ¼ fali.
Koszty nie są duże, więc warto spróbować w miejscu instalacji kiedy osiąga się większy zasięg anteny.
Za przeciwwagę służy płytka drukowana. W ten sposób uzyskuje się charakterystykę skierowaną do góry, gdzie zwykle przebywają samoloty.
Wszystko zależy od miejsca instalacji anteny i lokalnych warunków terenowych.
Wymiary płytki nie są przypadkowe. To przeciwwagi anteny. Antena oparta jest na kwadracie o długości boku ¼λ. Jeden bok został przedłużony aby umieścić zamocowanie.
Materiał może być dowolny ale musi być przewodnikiem dla prądu.

Ostatecznie do odbiory wykorzystywałem antenę pionową ½λ + antena logarytmiczno - aperiodyczna skierowana w kierunku na Warszawę.
Anteny były podłączone trójnikiem F.

Schemat połączeń: ANT → filtr UKF-FM → LNA → SDR → komputer.
Gdy w pobliżu nie ma nadajników UKF-FM można zrezygnować z filtru. Ja mam trzy w pobliżu, więc u mnie jest on niezbędny.

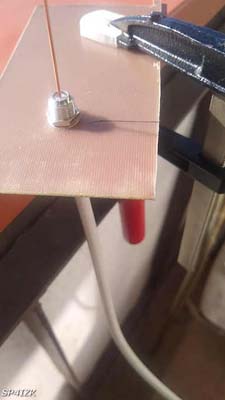

Zdjęcia, czyli jak to wykonałem mechanicznie.

Tu opis chyba nie jest potrzebny. Oczywiście od góry należy zabezpieczyć przed dostaniem się wody.
Tu pojawia się drobny problem, bo polietylen (nakrętki, klej termiczny) nie nadaje się na tę częstotliwość.
U mnie antena pracowała bez osłony.
