Najprostsza antena samochodowa na magnesie

Antena 2*5/8

Antena GP

Do dongli TV dołączane są anteny na magnes, które na ogół nie są skuteczne. Dostaniecie więc za darmo lub za grosze. Należy odkręcić promiennik przy magnesie. Pojawi się tam gwint M3. Jeśli jest gwint, można wszystko zrobić :)

Do tulejki z gwintem wlutowałem kawałek kabla energetycznego. Potem jeszcze termokurczliwkę i gotowe.

Antena jest przeznaczona na samochód do pomiaru "ostatniej mili" ale to nie wyklucza zastosowania na dachu czy parapecie.

Jak skuteczna na większe odległości? Jest jak najbardziej ok. Używałem jej wielokrotnie na polowaniach na sondy i nie tylko.

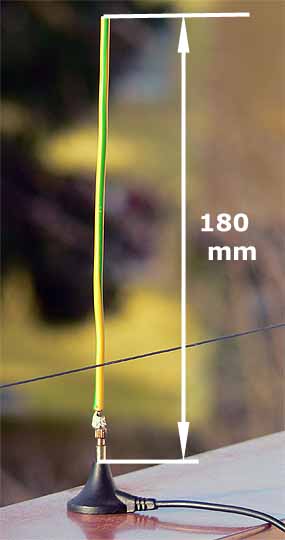

Wymiary, wyniki pomiarów, na obrazkach.

Można ją dostroić bardzo dokładnie do częstotliwości sondy. Gdy skraca się promiennik, częstotliwość rezonansu „idzie w górę”.
Jeśli wydłuża się, częstotliwość „idzie w dół”.

Długość mierzy się wraz z tulejką.

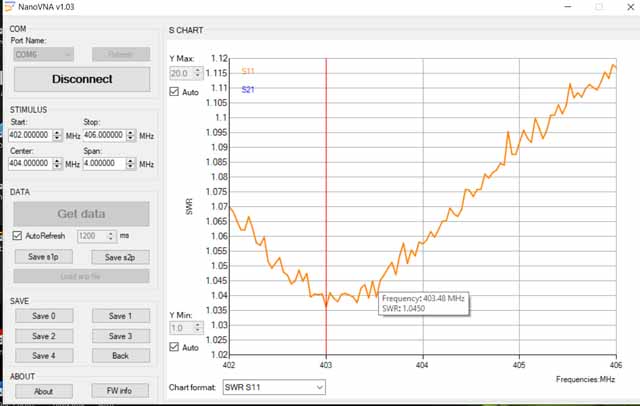

Wynik pomiaru SWR

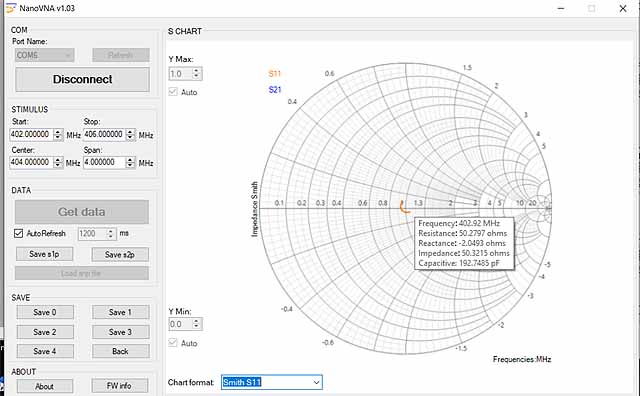

Wykres Smitha dla tej anteny
