Antena J-pole - 1680 MHz

Najprostsza antena samochodowa na magnesie

Antena 2*5/8

Antena GP

Dobrych anten na pasmo sond nie ma, więc postanowiłem przerobić starą Nagoya NL-770R.
Antena Nagoya to antena skrócona 2*5/8 o sporym zysku i płaskiej charakterystyce.

Ktoś mogły zapytać się po co to wszystko? Czy nie jest to przerost formy nad treścią?
Może i jest ale „jak się bawić to się bawić”. Teren w którym poruszam się jest terenem bardzo zróżnicowanym. Występują bagna, błota, lasy, łąki itd. Sygnał znika w najbardziej nieoczekiwanym momencie aby za jakiś czas pojawić się powtórnie. Odczytując dane sondy i trasy z anteny można też zaniechać poszukiwania gdy uzna się, że teren i pogoda będą zagrażać życiu np. bagna a jeszcze gorsze są bagna i deszcz. Tak też zdarzyło się, że nocą nawet z samochodu nie wart było wychodzić. Sondę, po prostu, pochłonęło bagno a dojście nocą i w dzień zagrażało życiu.

Charakterystyka anteny jest płaska. W ostatniej fazie spadania sondy daje to dużą dokładność do określenia miejsca upadku z dużej odległości.
Moja Nagoya leżał kilka lat uszkodzona i ją wykorzystałem do nasłuchu sond.

Anteny na pasmo amatorskie pracują na wyższej częstotliwości niż sondy. Antenę można je przestroić na 404 MHz wydłużając ich długość na kilka sposobów.

Jako, że moje hobby to lenistwo, wydłużyłem doczepiając kawałek drutu opaskami zaciskowymi (do testu). Częstotliwość rezonansowa i SWR stały się ok dla częstotliwości sond.

W przypadku tej anteny ostatni element jest wykonany ze szprychy rowerowej. Pewnie da się dokupić szprychę dłuższą niż w antenie, wymienić i dostroić do żądanej częstotliwości. Starego promiennika nie wyrzucać, bo można wymienić i znów antena będzie na pasmo amatorskie.

Antena jest dość długa, więc trzeba uważań wjeżdżając np. do garażu czy jeżdżąc po lesie.

Osiągi okazały się bardzo dobre. Można, oczywiście, wykorzystać ją do pracy na parapecie.

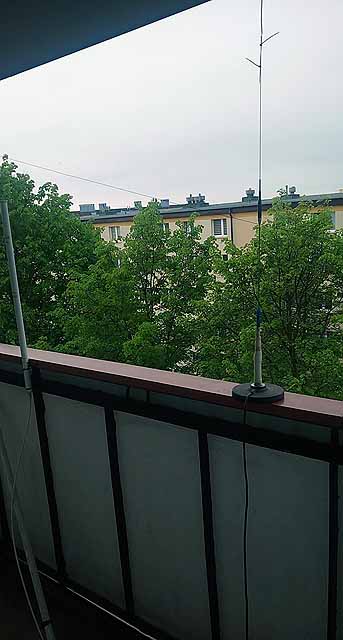

Antena na balkonie w trakcie pomiarów. Finalne dostrojenie odbyło się przy samochodzie.

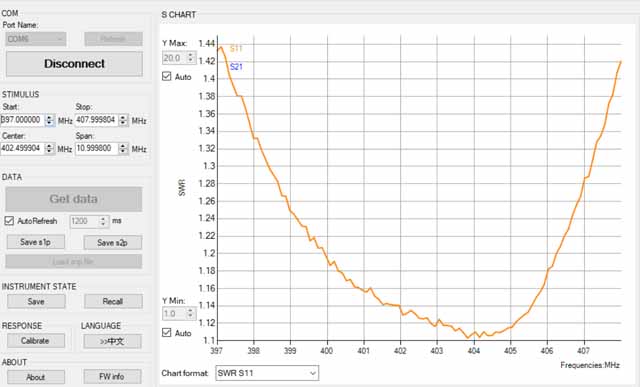

Wynik pomiaru SWR

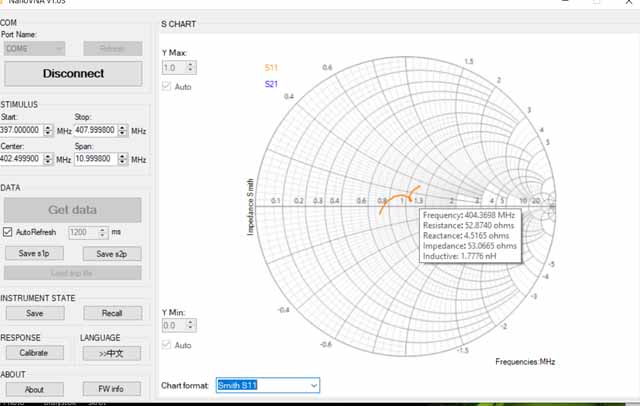

Wykres Smitha

Udanych polowań.
